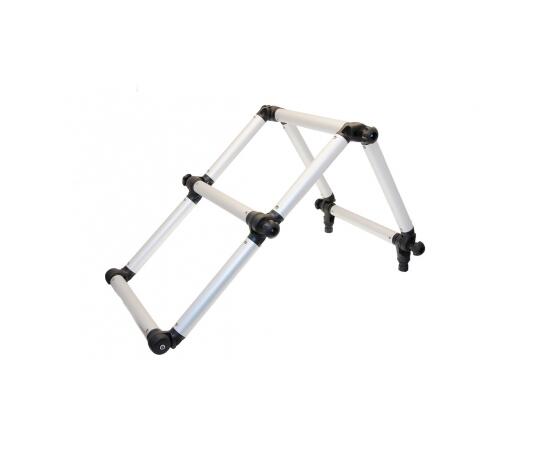

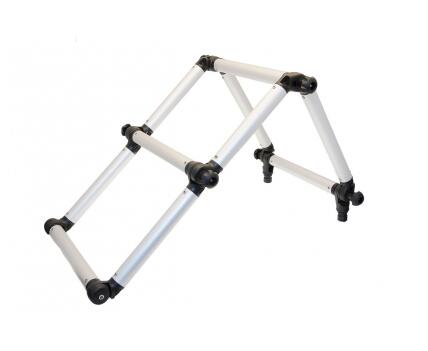

Лестница складная из алюминиевой трубы Ø 22 мм (80кг лодка от 2,4 м) Borika FASTen Fl022
Лестница складная из алюминиевой трубы Ø 22 мм (80кг лодка от 2, 4 м) Borika FASTen Fl022 устанавливается в два замка, расположенных на расстоянии 305 мм. Конструкция имеет поворотные сочленения, что позволяет повторить форму надувного борта и сложить лестницу для хранения или транспортировки.
Важно! Во избежание опрокидывания лодки рекомендована установка в кормовой и носовой части. При расположении двигателя и лестницы на корме внимательно следите за противовесом!
Набор универсальных удлинителей.
Для сборки каркасных конструкций из труб. Набор состоит из удлинителей разной длины и дополнительных креплений. Позволяет собрать лестницу , таргу или удлинители различных конфигураций. Инструкция по сборке лестницы. Важно! Для надежности и компактности конструкции все узлы должны быть собраны согласно приведенной схеме.
1. По краям удлинителя С1 устанавливаются переходники для фиксации в замках.
2. На переходники через шайбы и втулки устанавливаются удлинители L1 и P1 , затем в ручки-гайки вставляются винты и затягиваются соединения.
3. Удлинитель С2 устанавливается между L1 и P1 с другой стороны , через шайбы и втулки устанавливаем удлинители L2 и P2 , после чего винтами фиксируются ручки-гайки.
4. Удлинитель С3 устанавливается между L2 и P2 с противоположной стороны , через шайбы и втулки устанавливаем удлинители L3 и P3 , после чего винтами фиксируются ручки-гайки.
5. Удлинитель С4 устанавливается между L3 и P3 с другой стороны , через шайбы и втулки устанавливаются заглушки и фиксируются винтами с помощью шестигранного ключа из набора.
Инструкция по сборке удлинителей. !!!ВНИМАНИЕ: Используя данный набор , можно собрать один или два удлинителя разных конфигураций.
1. Используя винты на удлинитель L1 , через шайбы и втулки , устанавливаем переходник для фиксации в замке.
2. С другой стороны , под выбранным углом , на винт через шайбы и втулки устанавливаем удлинители L2 или L3 , затем фиксируем ручки-гайки.
3. На свободный конец удлинителя , на винт через шайбы и втулки устанавливаем под выбранным углом необходимые аксессуары и/или оборудование , затем фиксируем ручки-гайки.
Инструкция по сборке тарги.
Можно собрать таргу или поручни различных конфигураций. Для установки необходимо наличие двух замков.
1. Используя винт и ручку-гайку на удлинитель L1 , через шайбы и втулки , устанавливаем переходник для фиксации в замке.
2. С другой стороны , под выбранным углом , на винт через шайбы и втулки устанавливаем удлинители L2 , затем фиксируем ручку-гайку.
3. Для удлинителей P1 и P2 повторяем действия , описанные в п1 , п2.
4 Между L2 и P2 на винт через шайбы и втулки устанавливаем удлинители L3 или P3 , затем фиксируем ручку-гайку.
5. Изменяя угол наклона между L1 , L2 и P1 , P2 , выбираем необходимую ширину тарги и устанавливаем конструкцию в замки.
