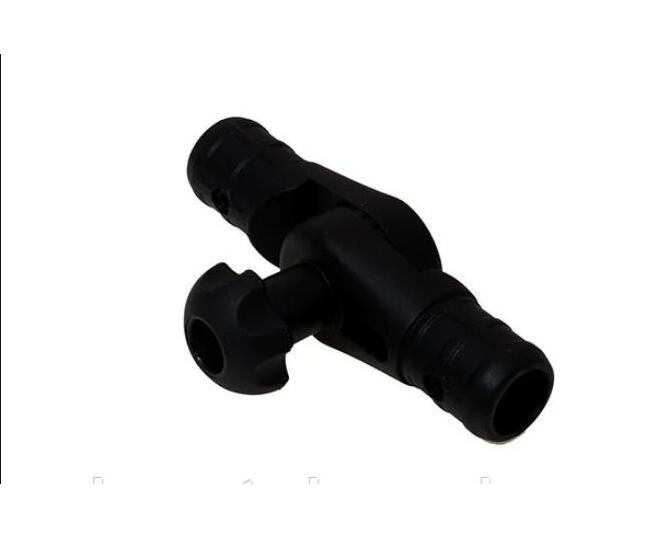

Наклонно-соединительный узел для труб Ø 19,28 мм. Borika FASTen
Наклонно-соединительный узел для труб Ø 19, 28 мм. Borika FASTen используется для сборки конструкций из труб (таких как жесткий леер, тарга, поручни, каркас для тента), а также в изготовлении удлинителей для аксессуаров FASTen™ или устройства выносного замка.
1. Инструкция по установке наклонного узла FASTEN™ на трубу.
Важно! Перед установкой трубы убедитесь в соответствии диаметра трубы и диаметра выбранной модели наклонного узла. Обратите внимание на метод установки - внутрь или наружу посадочного места на наклонном узле FASTEN™
При установке трубы внутрь посадочного места проверьте её наружный диаметр.
При установке трубы снаружи – проверьте её внутренний диаметр.
- Вставьте трубу, как показано на схеме, и плотно прижмите.
- Зафиксируйте трубу в наклонном узле шурупом или просверлите отверстие и поставьте заклепку.
- Повторите пункт 1, 2 для обратной стороны.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.
Важно! Используйте только те винты, которые идут в комплекте.
Важно! Для более точных настроек угла наклона используйте шайбы Dp230. Схема по использованию находится внутри их упаковки.
2. Инструкция по сборке наклонного узла с поворотно-наклонным узелом FASTEN
- Открутите ручку на наклонном узле против часовой стрелки и снимите её.
- Снимите винт и пружину между частями наклонного узла и разделите их.
- Для поворотно-наклонного узла повторите пункты 1, 2.
- Установите на обе детали наклонного узла винт и пружину, как показано на схеме.
- Установите одну и другую части поворотно-наклонного узла на шлицы наклонного узла под нужным углом.
- Накрутите ручки с гайками на винты и затяните соединение.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.
Инструкция по установке трубы на наклонный узел описана выше.
Важно! Для более точных настроек угла наклона используйте шайбы Dp230.
Важно! Схема по использованию переходных шайб (Dp230 и Da230) находится внутри их упаковок.
