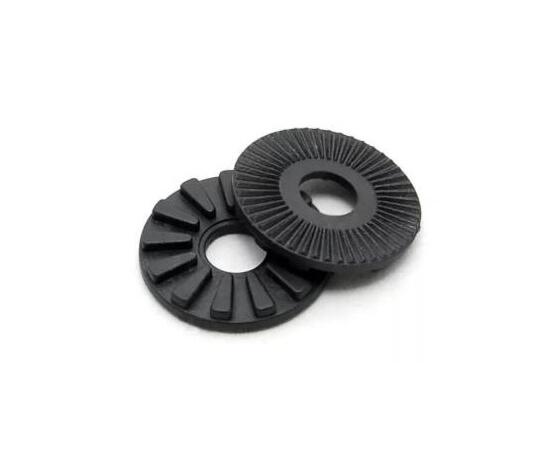

Переходные шайбы для настроек угла наклона Borika FASTen Dp230
Переходные шайбы для настроек угла наклона Borika FASTen Dp230 используются для более точных настроек угла.
Инструкция по установке переходных шайб Dp 230 на наклонный узел для труб, поворотно-наклонный узел, держатель удилища и другие аксессуары FASTen™
- Открутите ручку на наклонном узле против часовой стрелки.
- Разделите две части наклонного узла.
- Установите переходные шайбы, как показано на схеме, и совместите шлицы.
- Установите на обе детали наклонного узла винт и пружину, как показано на схеме.
- Накрутите ручку с гайкой по часовой стрелке на винт и затяните соединение.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.
Важно! Придерживайте устройство рукой во избежание падения узла с закрепленным на нем оборудованием и аксессуарами.
Важно! Установка переходных шайб позволяет плавно регулировать угол наклона, но уменьшает сцепление шлицов. Внимательно следите за нагрузкой на узел!
