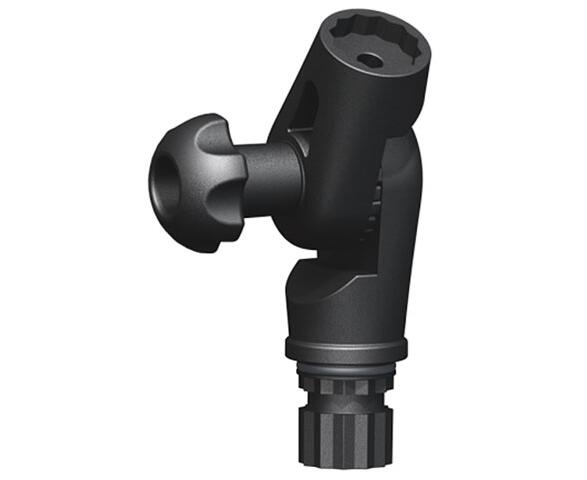

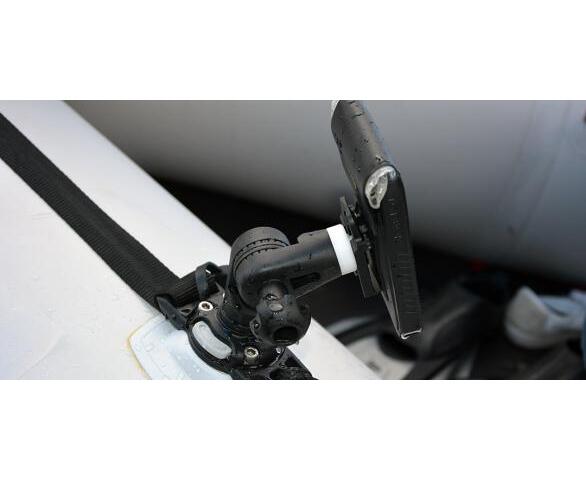

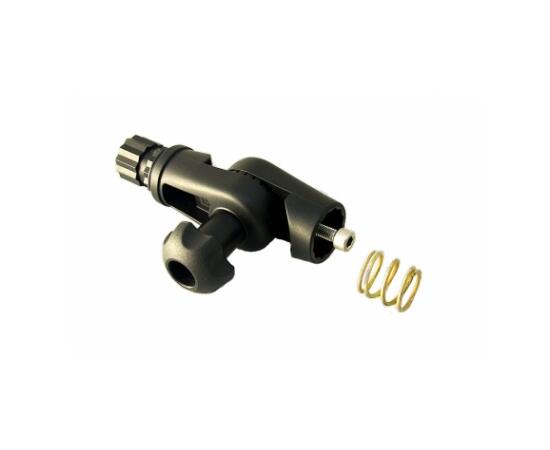

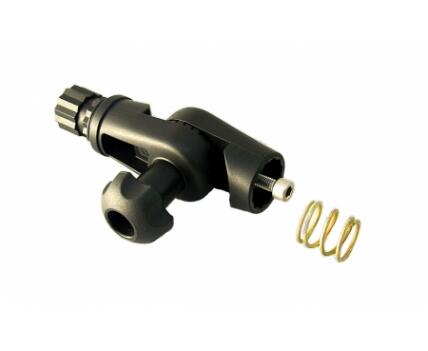

Поворотно-наклонный узел Borika FASTen Ta221
Поворотно-наклонный узел Borika FASTen заменяет переходник Af221 и позволяет выполнять наклон и поворот устройства FASTen™, установленного в замок.

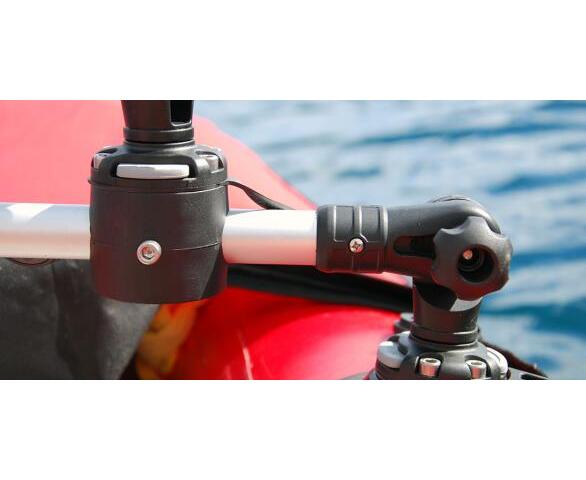

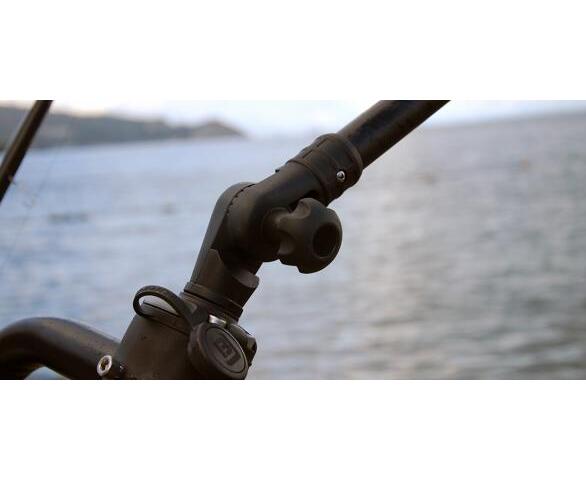

В совместном использовании Ta221 c Tt или удлинителем Ex можно создавать более сложные, комбинированные конструкции с использованием замка и алюминиевых труб.

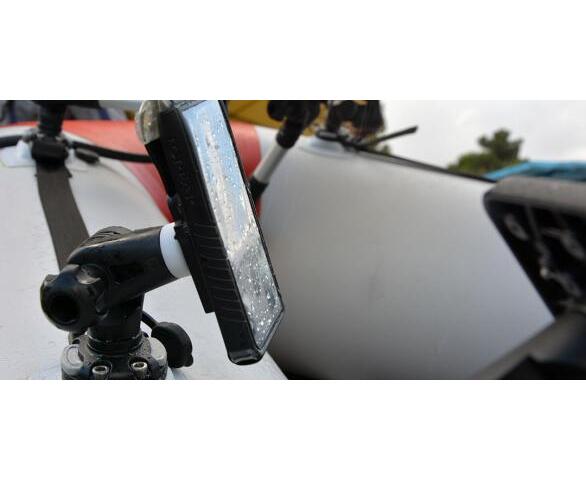

Применяется для установки в замок соединения труб с целью создания разнообразных конструкций: например, тента, тарги, поручней.
1. Инструкция по замене переходника Af221 на поворотно-наклонный узел FASTen™
- Выкрутите винт в основании переходника Af221.
- Снимите переходник, гайку и винт с устройства FASTen™
- Установите эластичную прокладку между устройством и поворотно-наклонным устройством.
- Переставьте устройство на поворотно-наклонный узел.
- Вложите гайку в паз, как показано на схеме.
- Закрутите винт через устройство FASTen™ в гайку на поворотно-наклонном механизме до упора.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами углом. Совместите шлицы и затяните ручку.
Важно! Используйте только те винты, которые идут в комплекте.
Важно! Для более точных настроек угла наклона используйте шайбы Dp230. Схема по использованию находится внутри их упаковки.
2. Инструкция по установке монтажной площадки с внутренними шлицами на поворотно-наклонный узел FASTen™
- Установите эластичную прокладку между площадкой Mi218 и поворотно-наклонным устройством.
- Установите площадку Mi218 на поворотно-наклонный узел.
- Вложите гайку в паз, как показано на схеме.
- Закрутите винт через площадку Mi218 в гайку на поворотно-наклонном механизме, до упора.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами углом. Совместите шлицы и затяните ручку.
Важно! Используйте только те винты, которые идут в комплекте.
