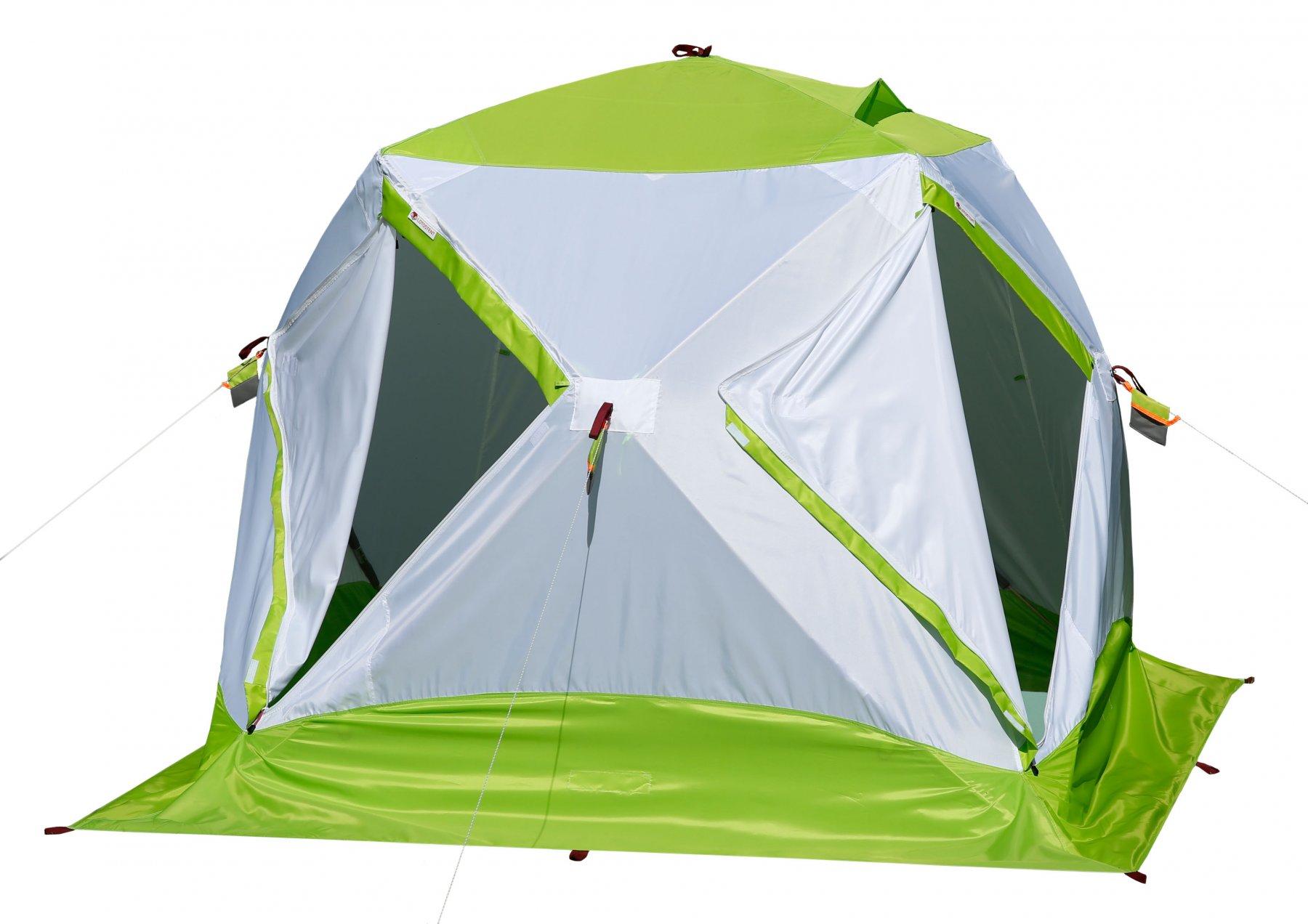

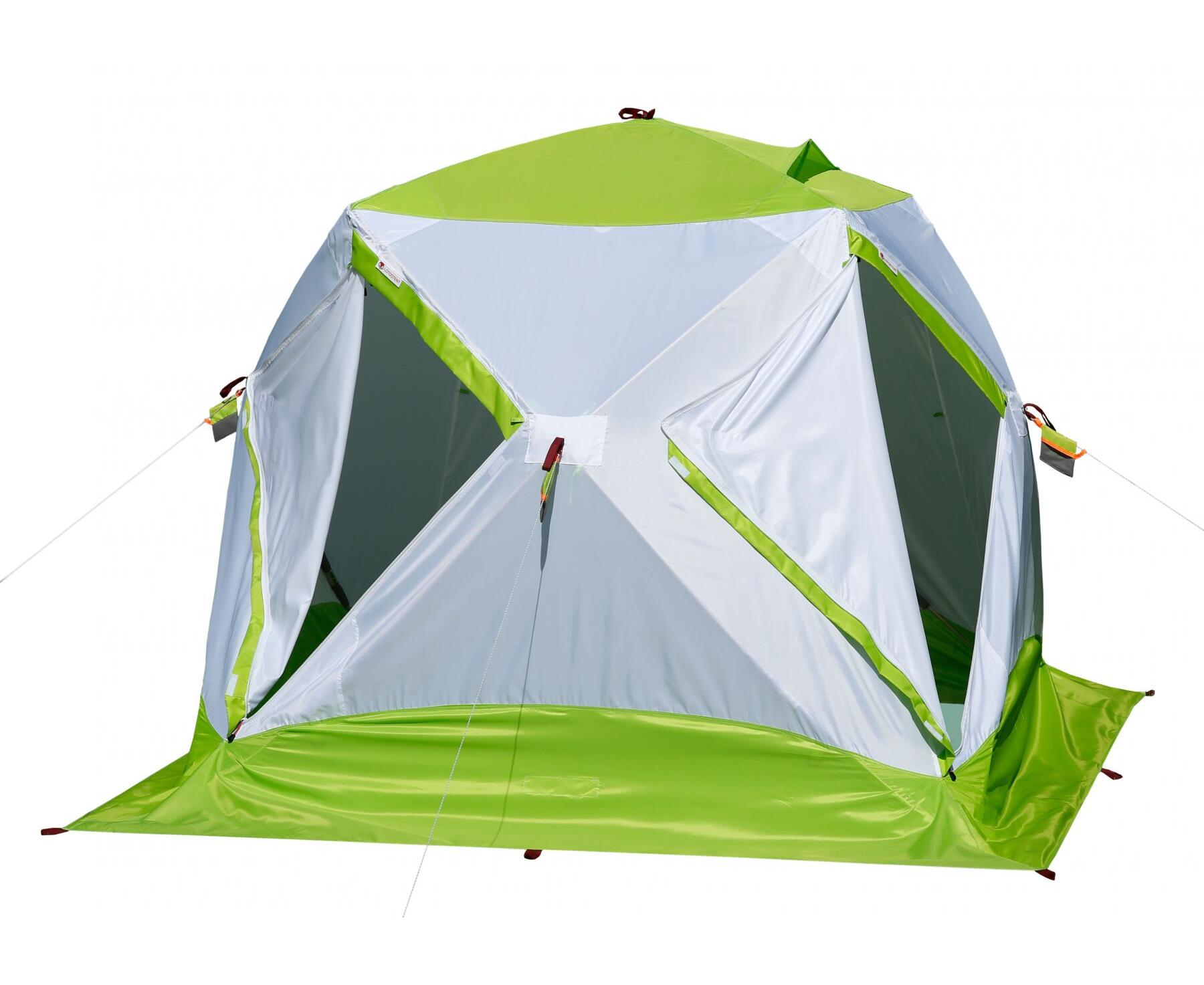

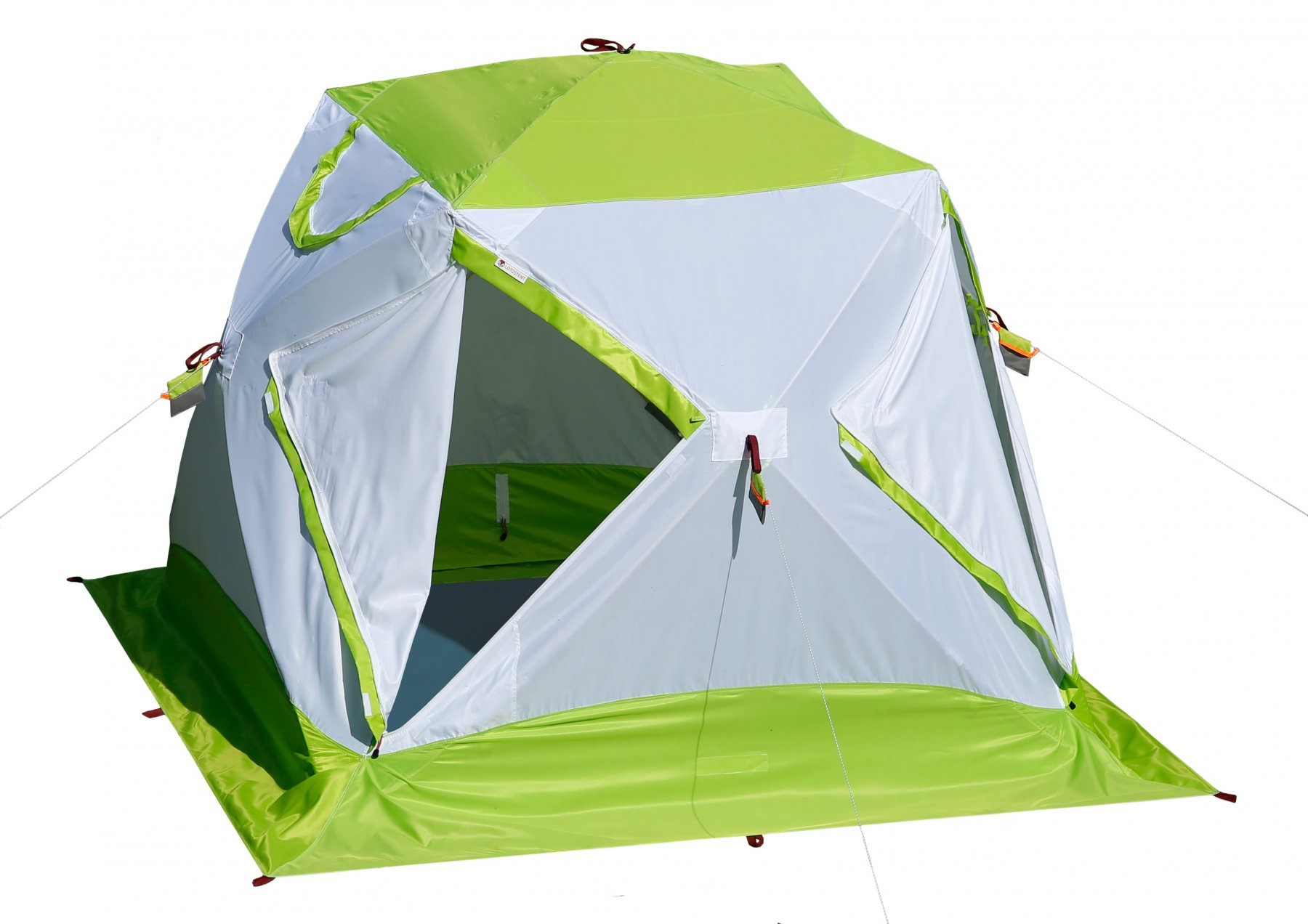

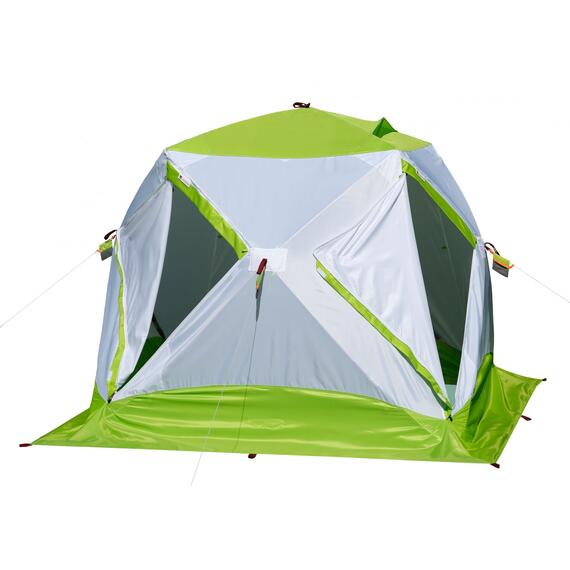

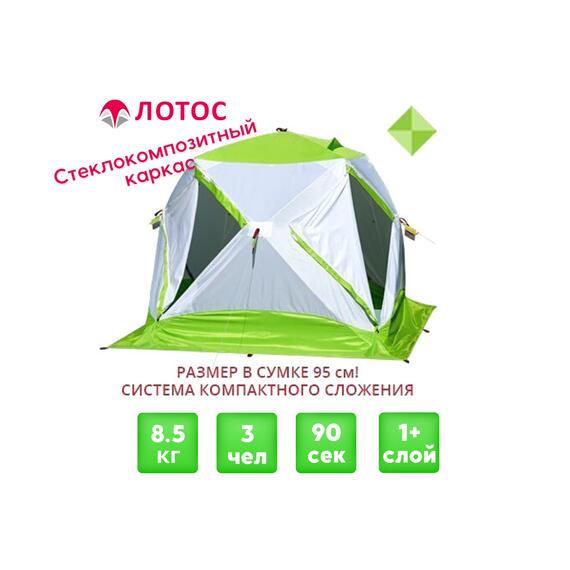

Зимняя палатка Лотос Куб 3 Компакт (Салатовый)

Зимняя палатка ЛОТОС Куб 3 Компакт с системой компактного сложения

Лотос Куб 3 Компакт Термо – полуавтоматическая палатка куб для зимней рыбалки не имеющая аналогов в категории зимних палаток "куб" по компактности сложения.

Палатка оснащена каркасом высокой жесткости с запатентованной системой компактного сложения, в которой применен принципиально-новый гибкий фиксируемый узел.

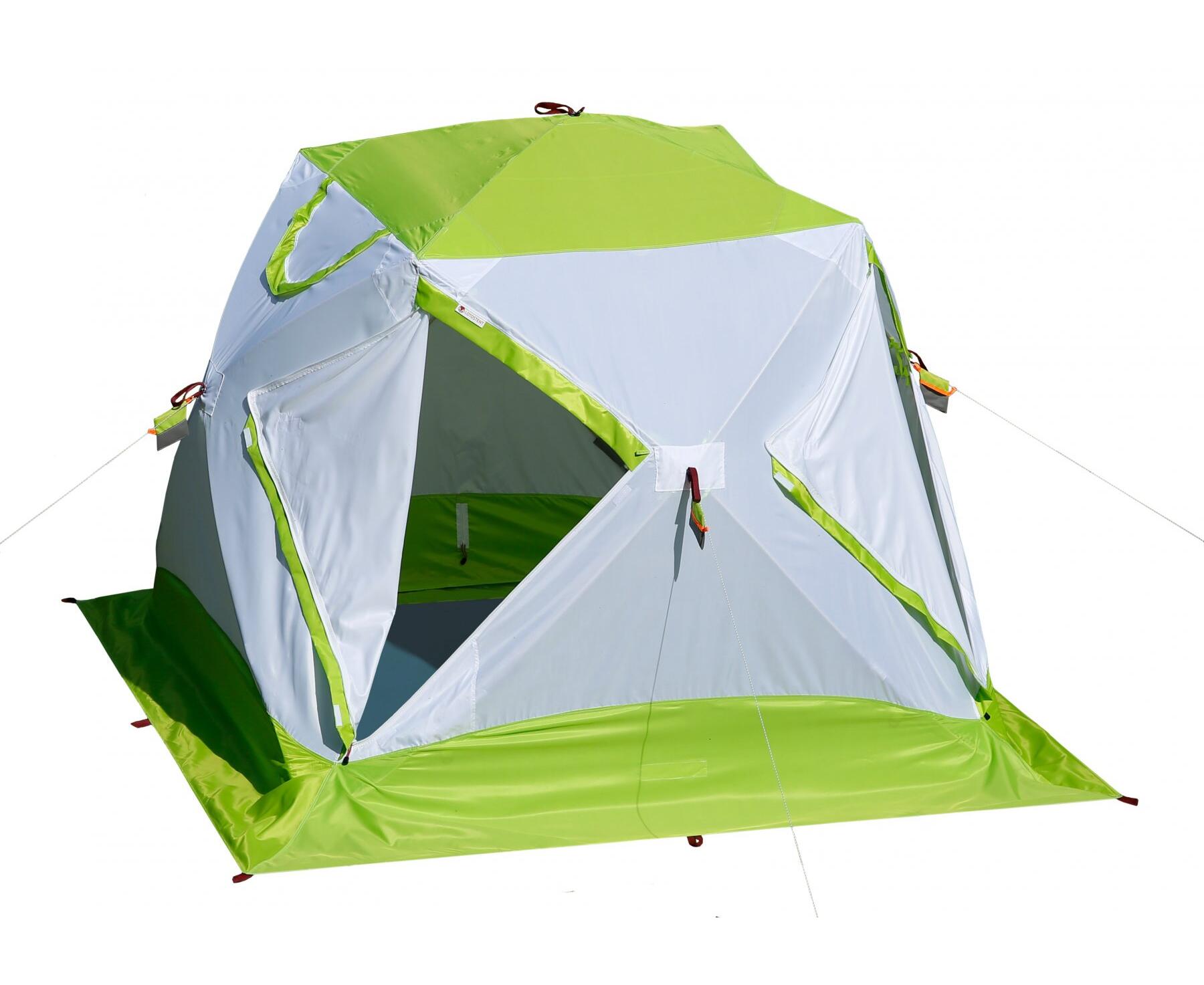

Дизайн палатки выполнен в бело-салатовом цветовом исполнении с использованием светопроводящих тканей.

Все уникальные системы, применяемые в конструкции модели, защищены патентами:

• Система компактного сложения палатки - патент №2597652
• Система гибкого фиксируемого узла – патент №182188
• Система теплоизоляции тента палатки - патент №168383
• Система гидроизоляции днища палатки - патенты №175368, №180094
• Система фланцев для отверстий под лунку - патент №2633714

Процесс раскрытия и сложения палатки:

Процесс установки палатки в гидро-термоизоляционное дно (на примере модели "Куб 4 Термо"):

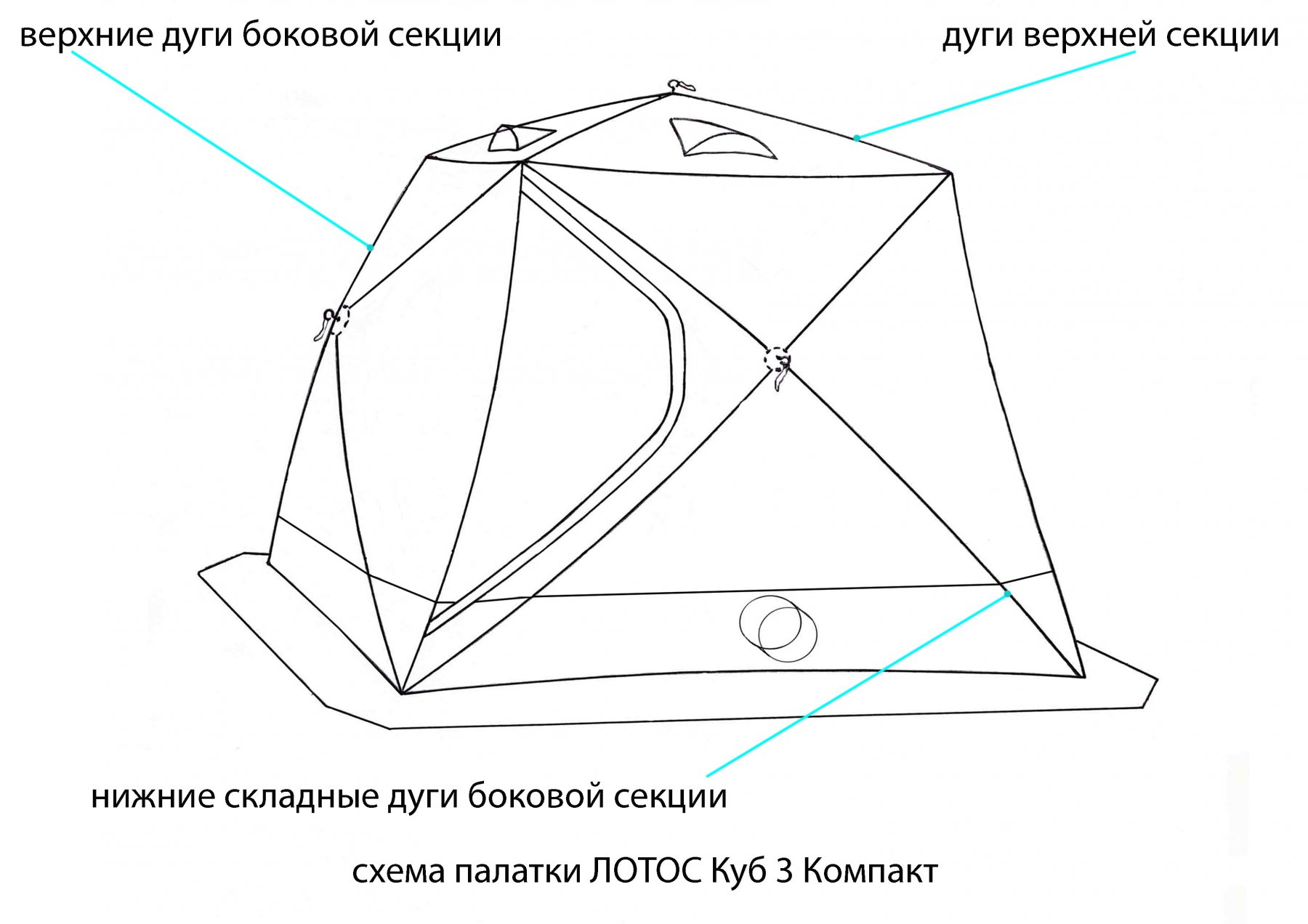

Уникальный каркас Лотос Куб Компакт:

✔Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение.

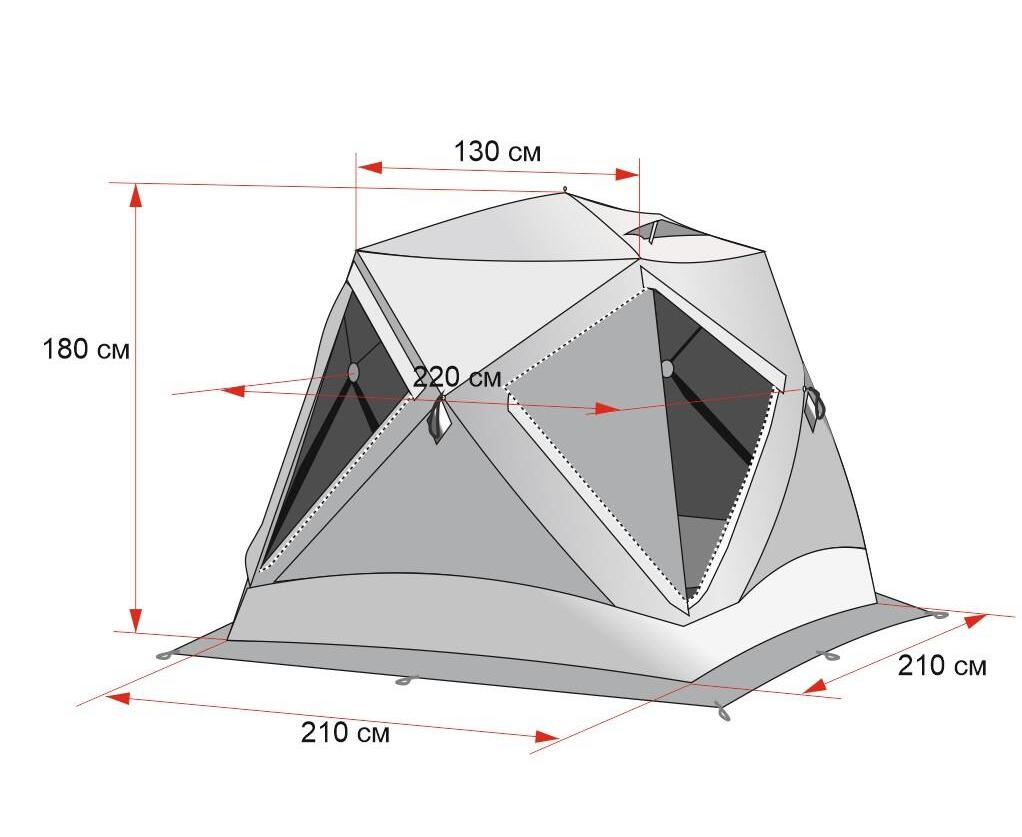

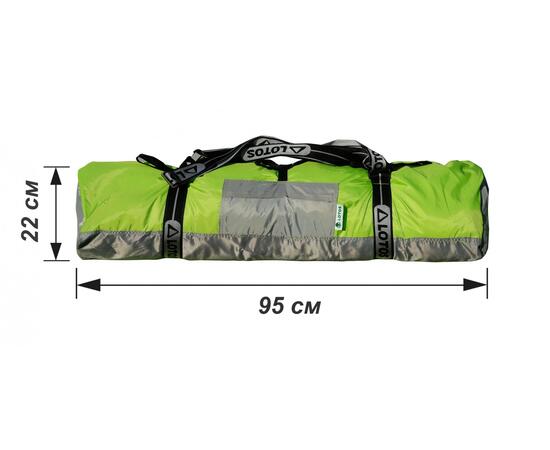

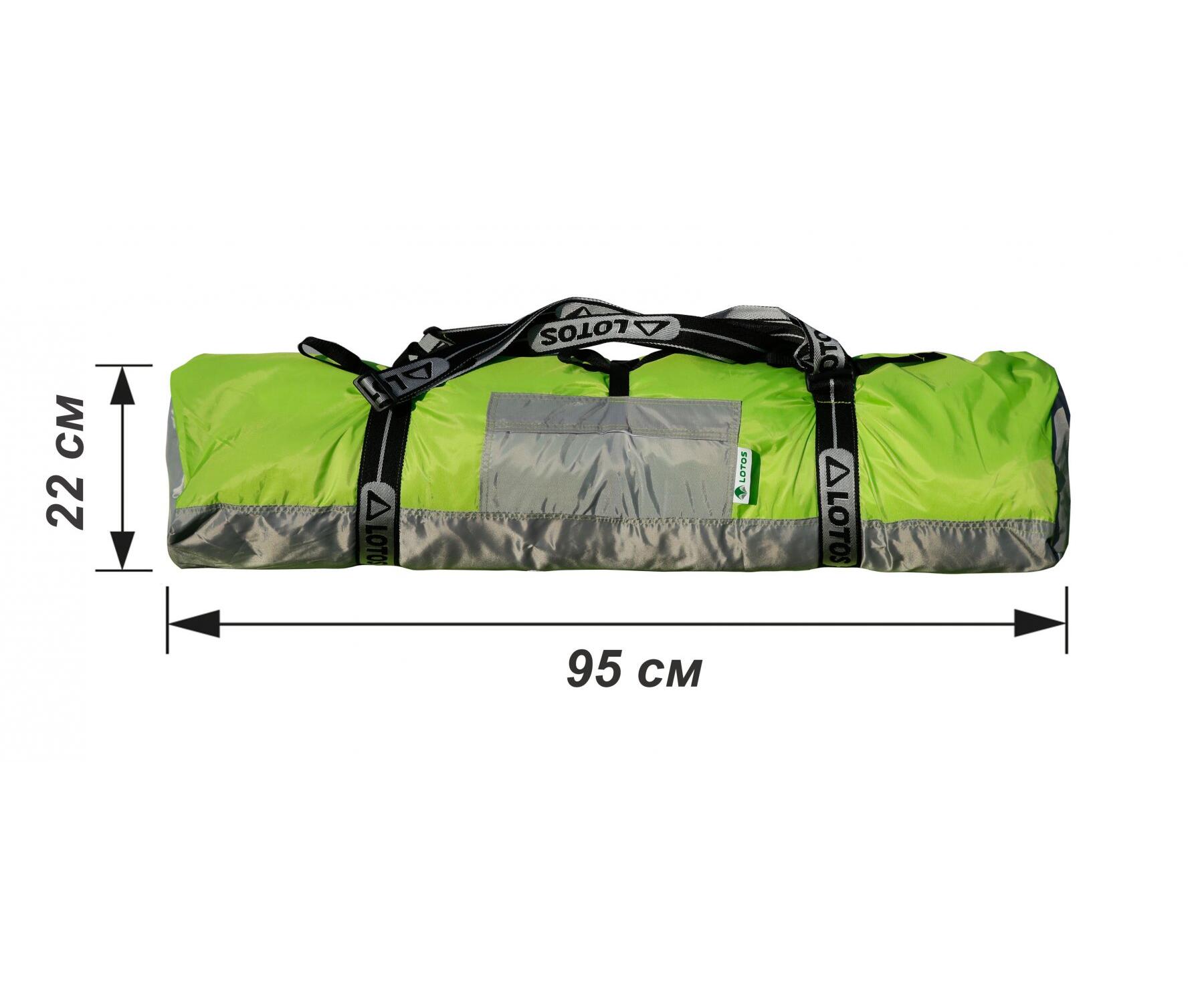

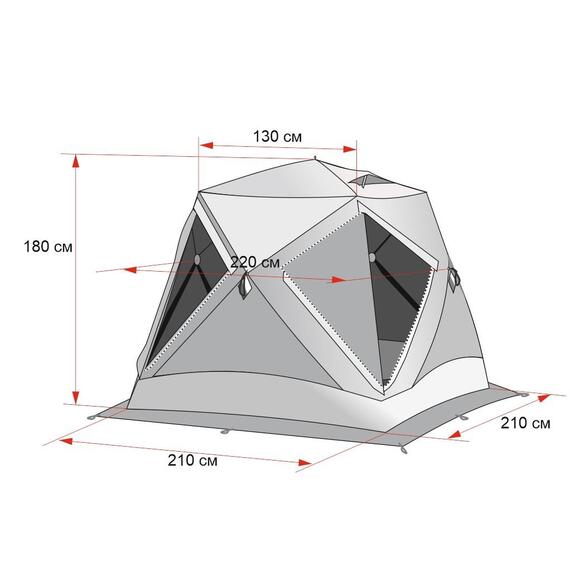

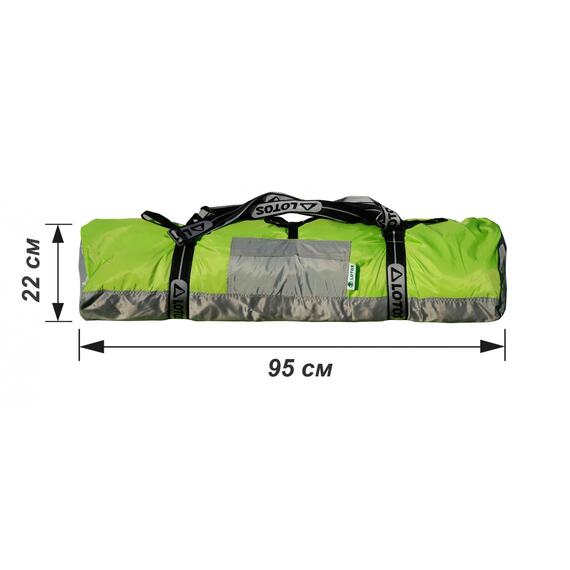

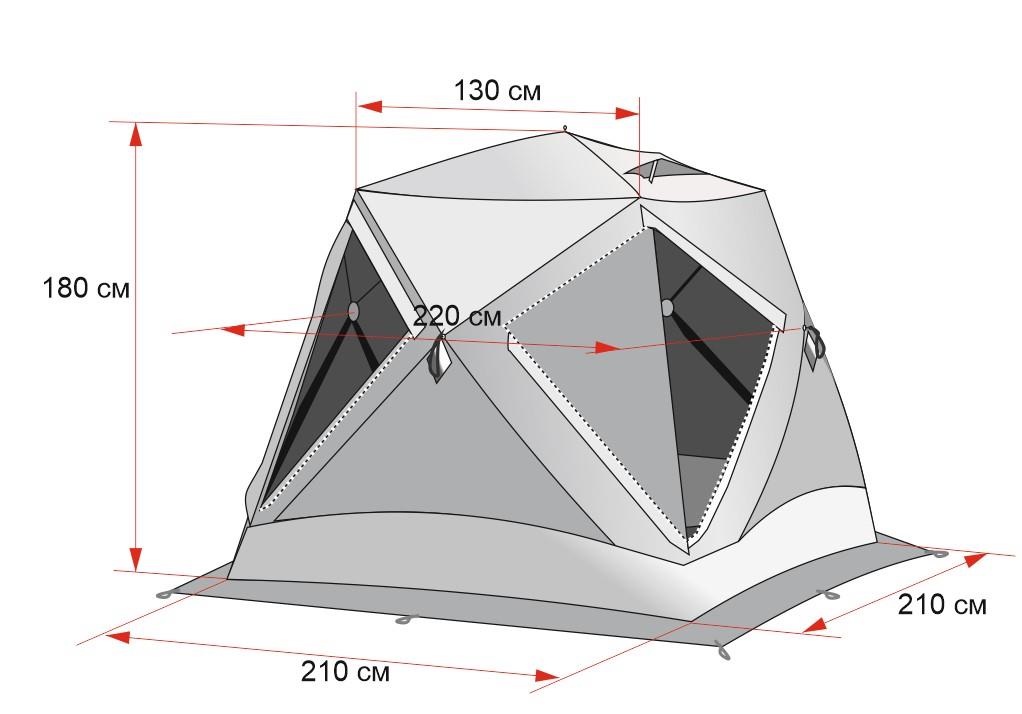

✔При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 145 см; для их перевозки подойдет не каждый автомобиль.

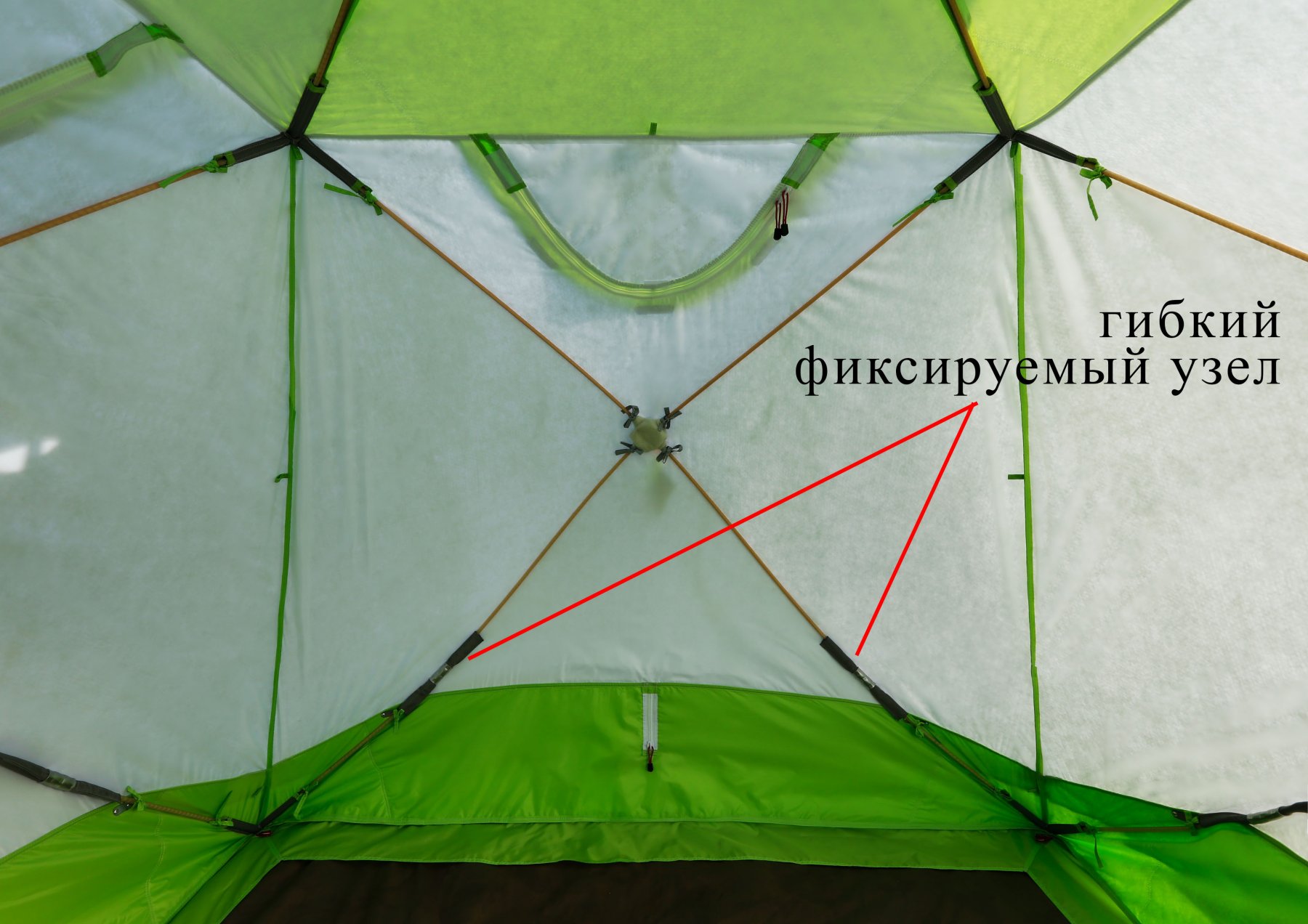

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом.

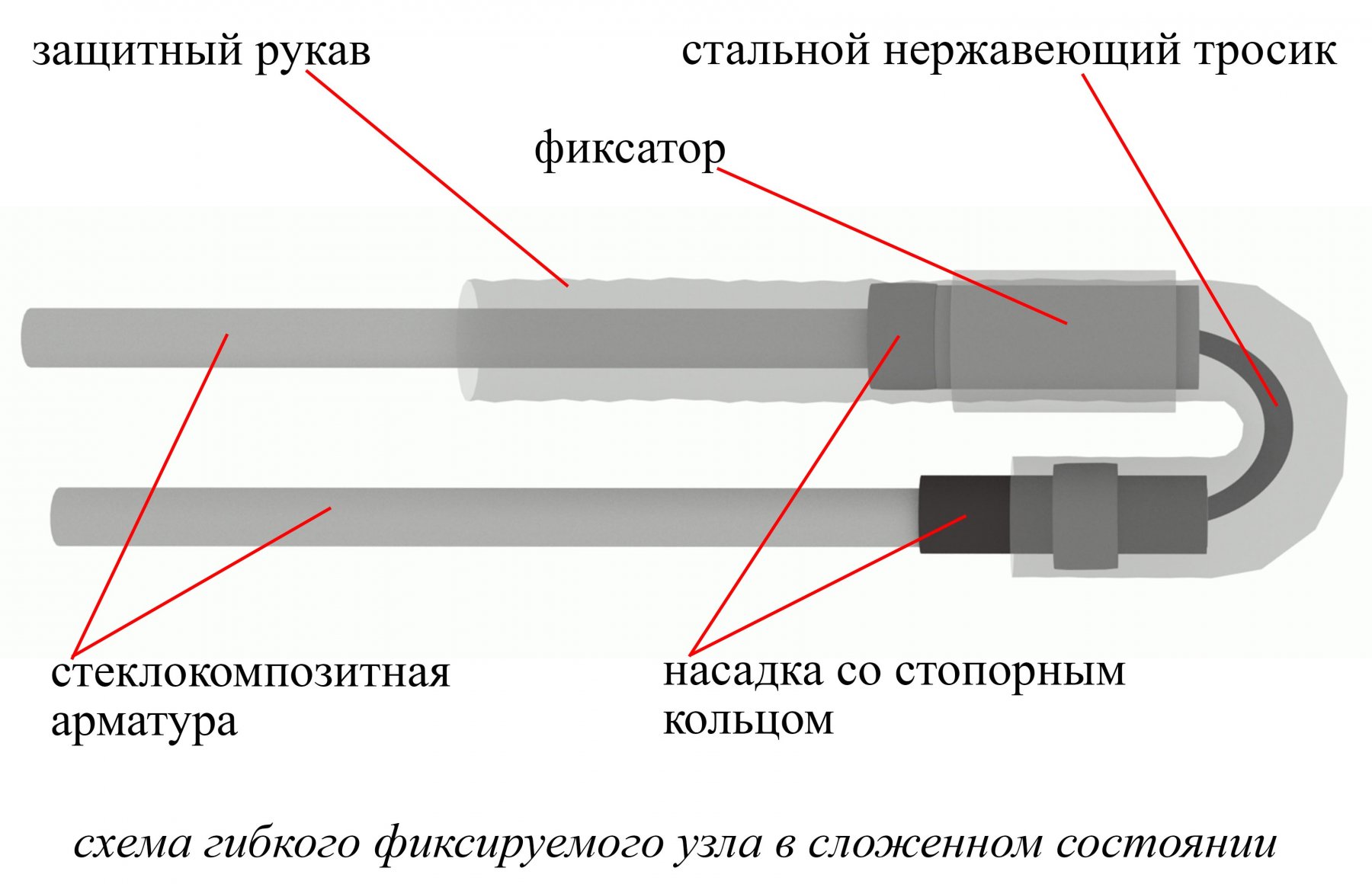

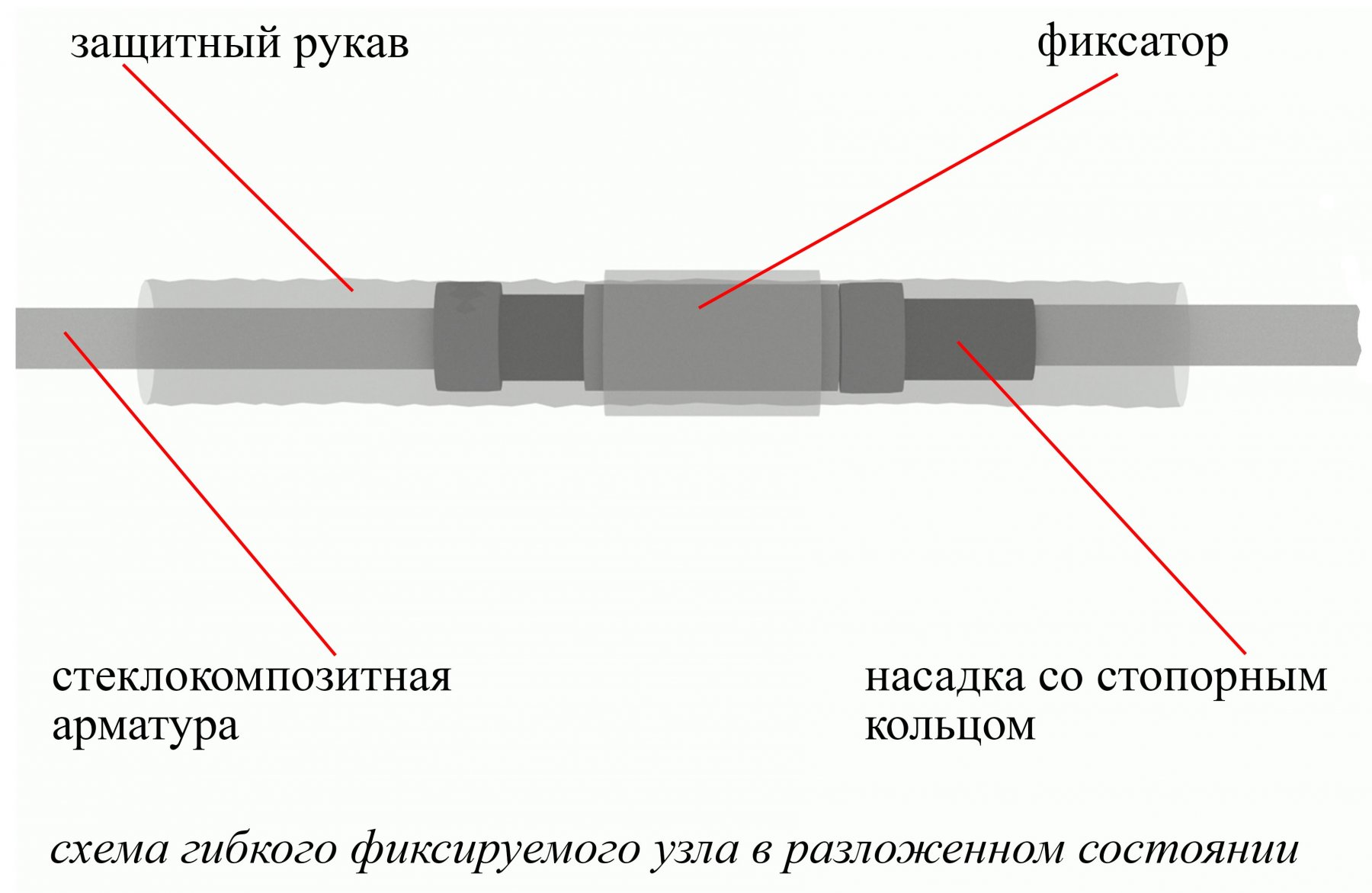

Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.

Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.

Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки от возможного повреждения сложенной дугой.

Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Сложение дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 2-х секунд.

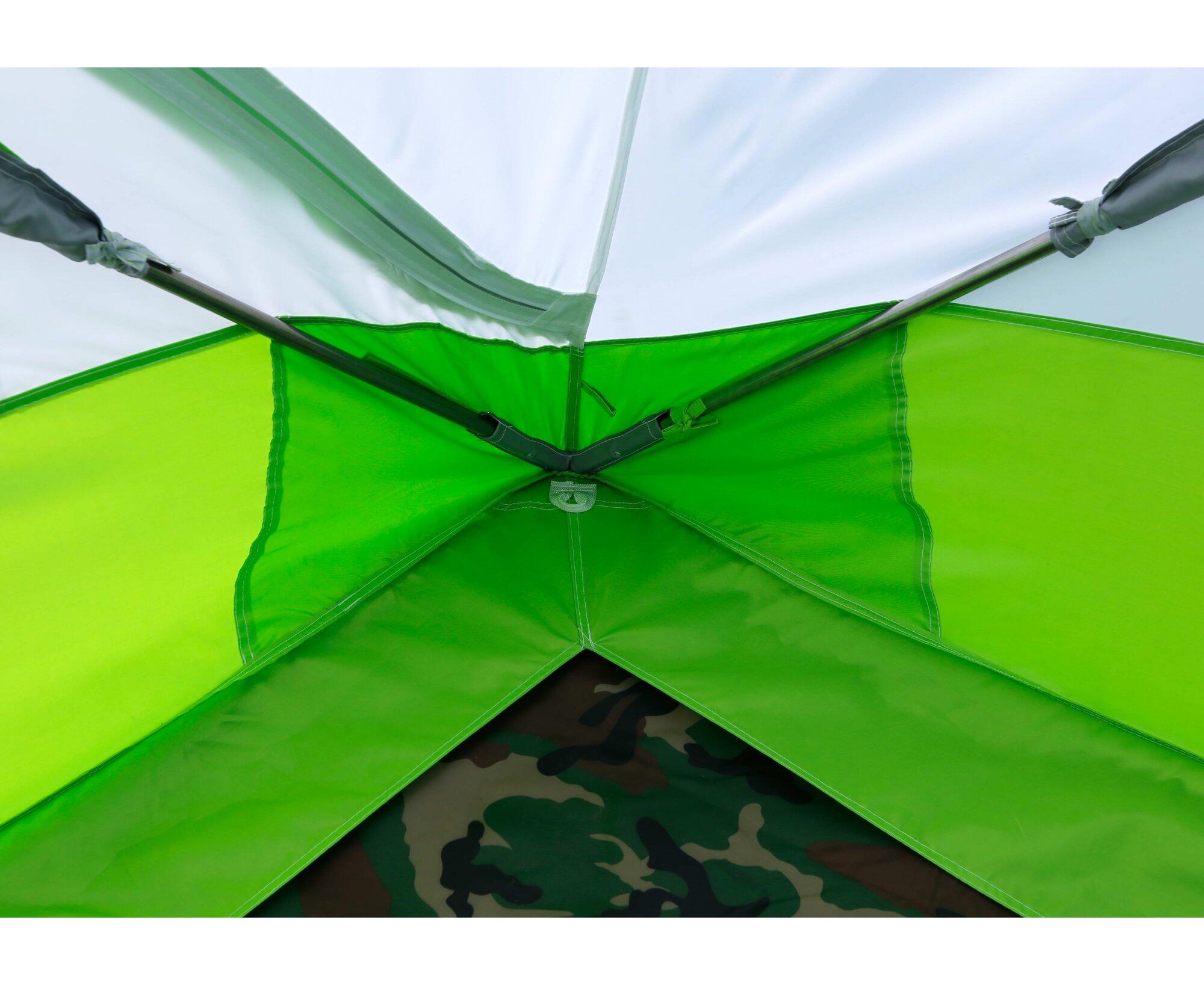

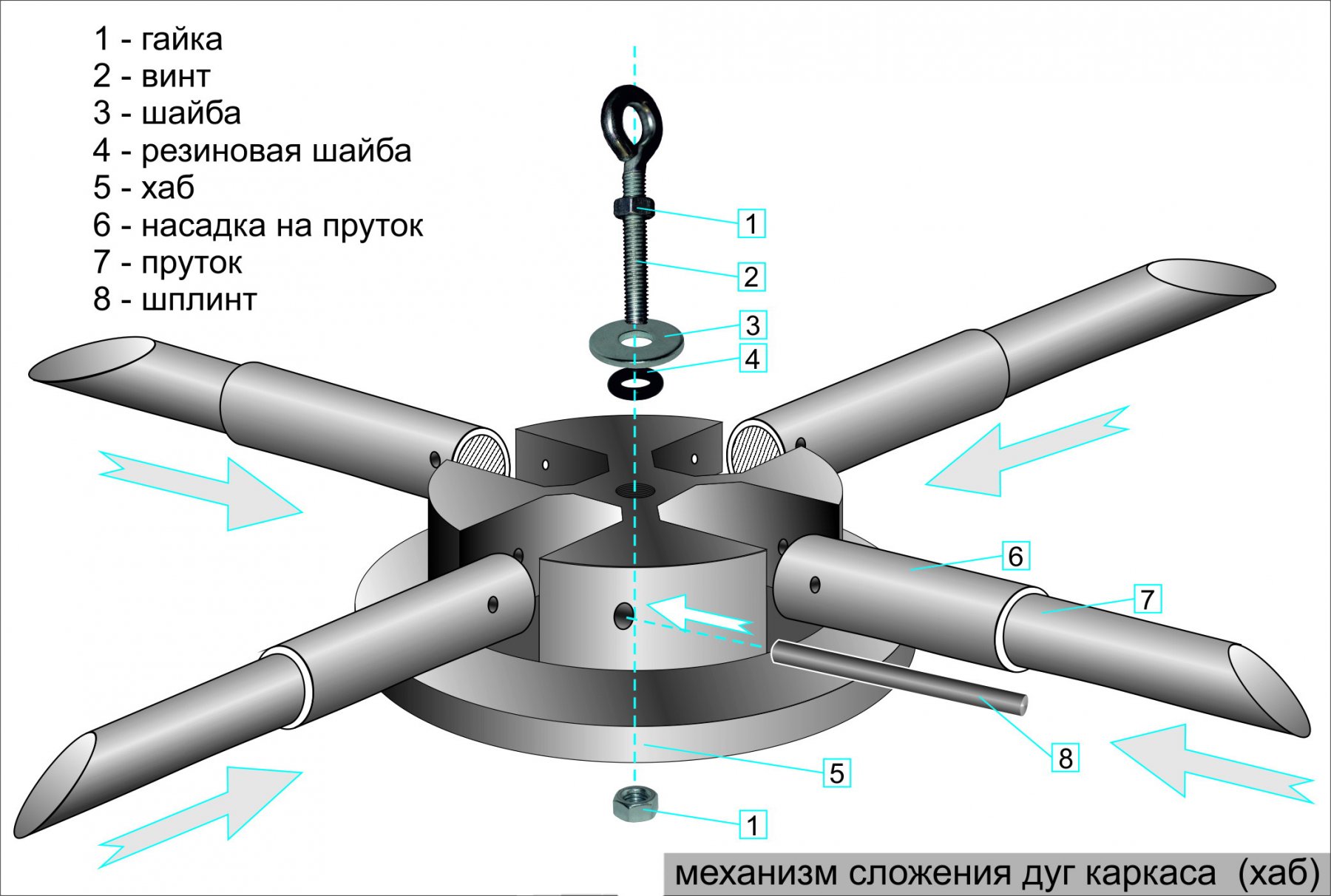

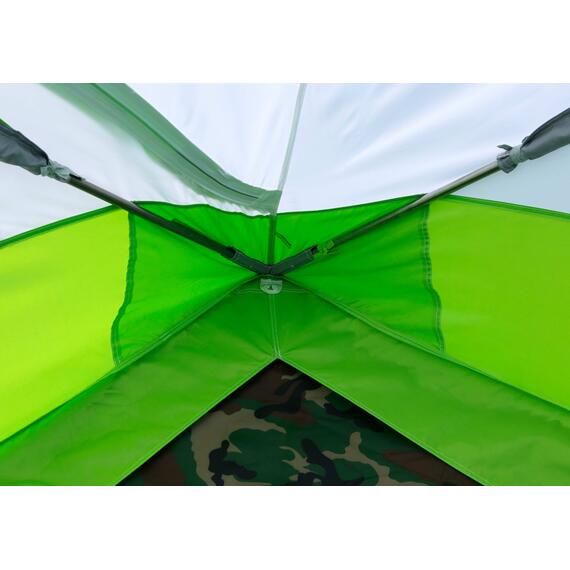

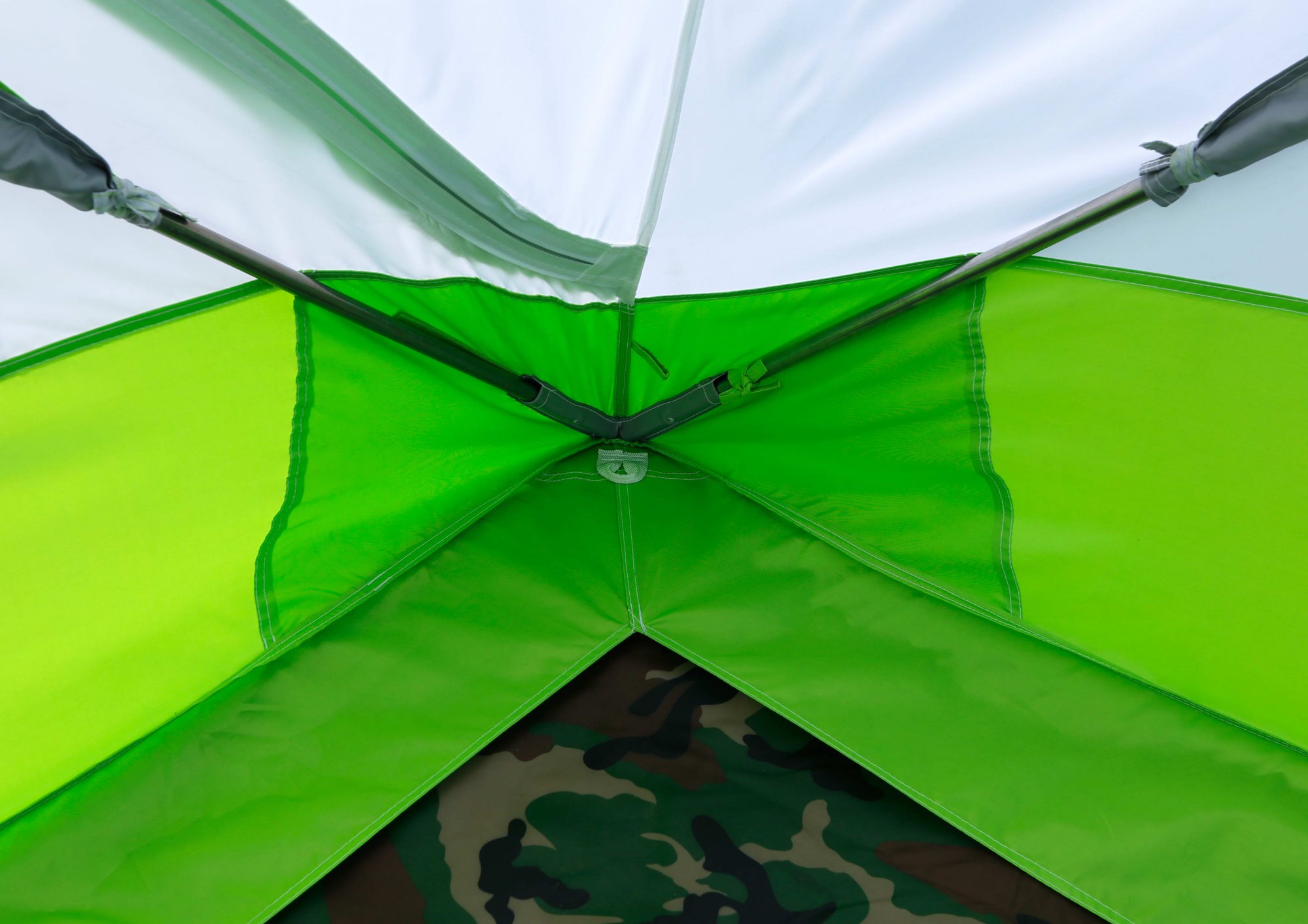

В каркасе ЛОТОС Куб 3 Компакт применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3,5 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.

Модель 2019 года выпуска комплектуется усиленным механизмом, отлитым из полиамида и рассчитанным на экстремальные перегрузки. На механизм установлена пожизненная гарантия от производителя!

Тент ЛОТОС Куб 3 Компакт:

✔Тент палатки ЛОТОС Куб 3 Компакт пошит из ткани повышенной плотности 140 г/м2 (полиэстер Оксфорд 300Д ПУ4000) с влагостойкостью 4000 мм вод. столба (швы НЕ герметизированы), что обеспечивает палатке высокую ветрозащиту.

✔Все швы в конструкции тента выполнены двойным швом на 2-х игольной машине, при этом все несущие швы выполнены «швом в замок», в четыре сложения ткани, что обеспечивает им максимальную прочность.

✔На всех соединениях деталей, требующих особой прочности (крепления тента к каркасу, крепления для растяжек, молнии замка) используются специальные закрепки для усиления швов.

Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС:

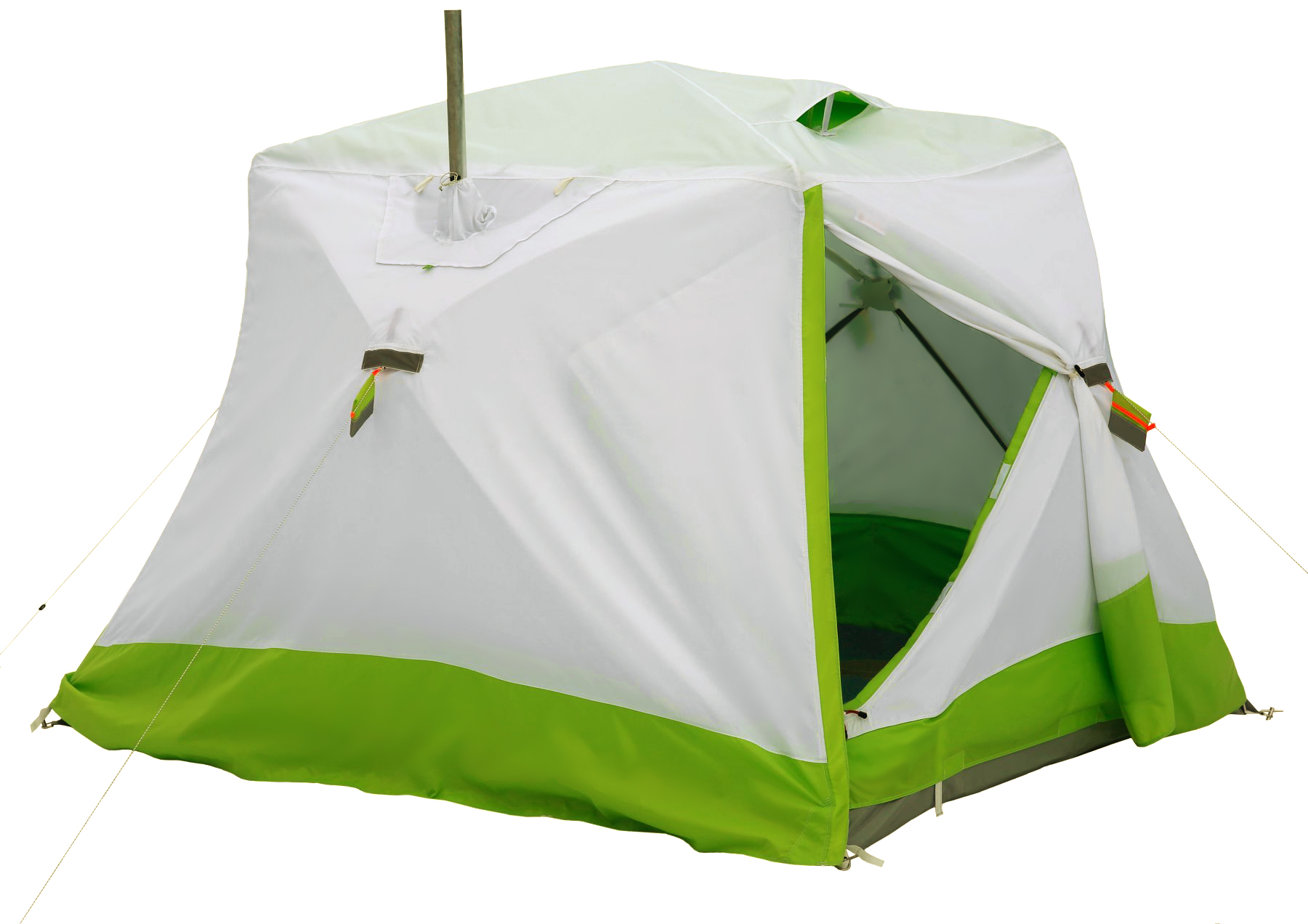

✔В модели ЛОТОС Куб 3 Компакт Термо (выпуск 2019 года) применена совершенно новая конструкция расположения внешней защитной юбки. Юбка имеет ширину 50 см и крепится к линии порога на высоте 20-30 см от уровня пола.

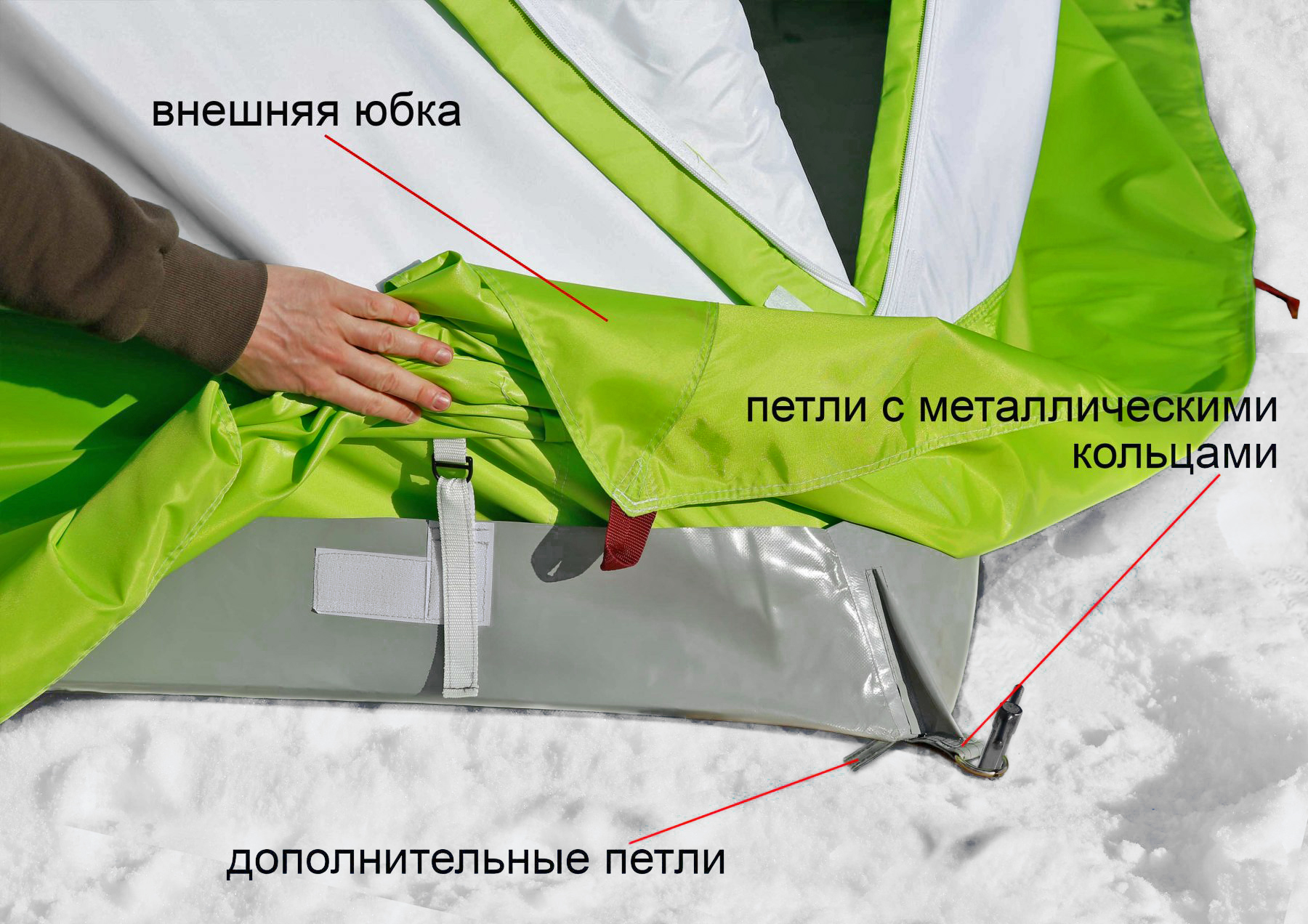

✔Гидроизоляционное дно (приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами. Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».

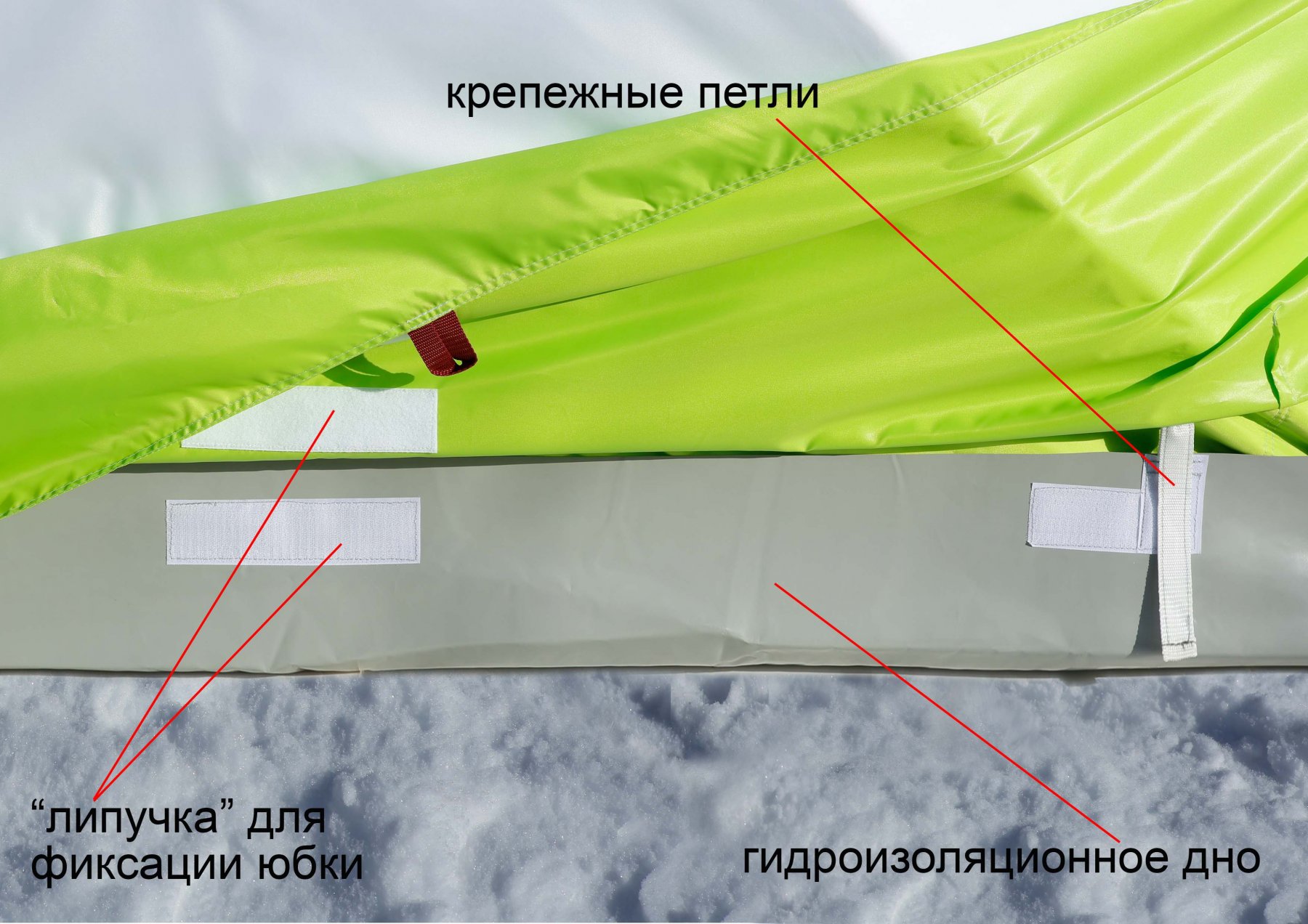

✔Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. Внешняя юбка дополнительно крепится "липучкой" в ее средней части, тем самым фиксируя бортики гидроизоляционного дна в вертикальном положении.

✔Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.

Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:

• Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.
• Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.
• Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
• Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
• Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.

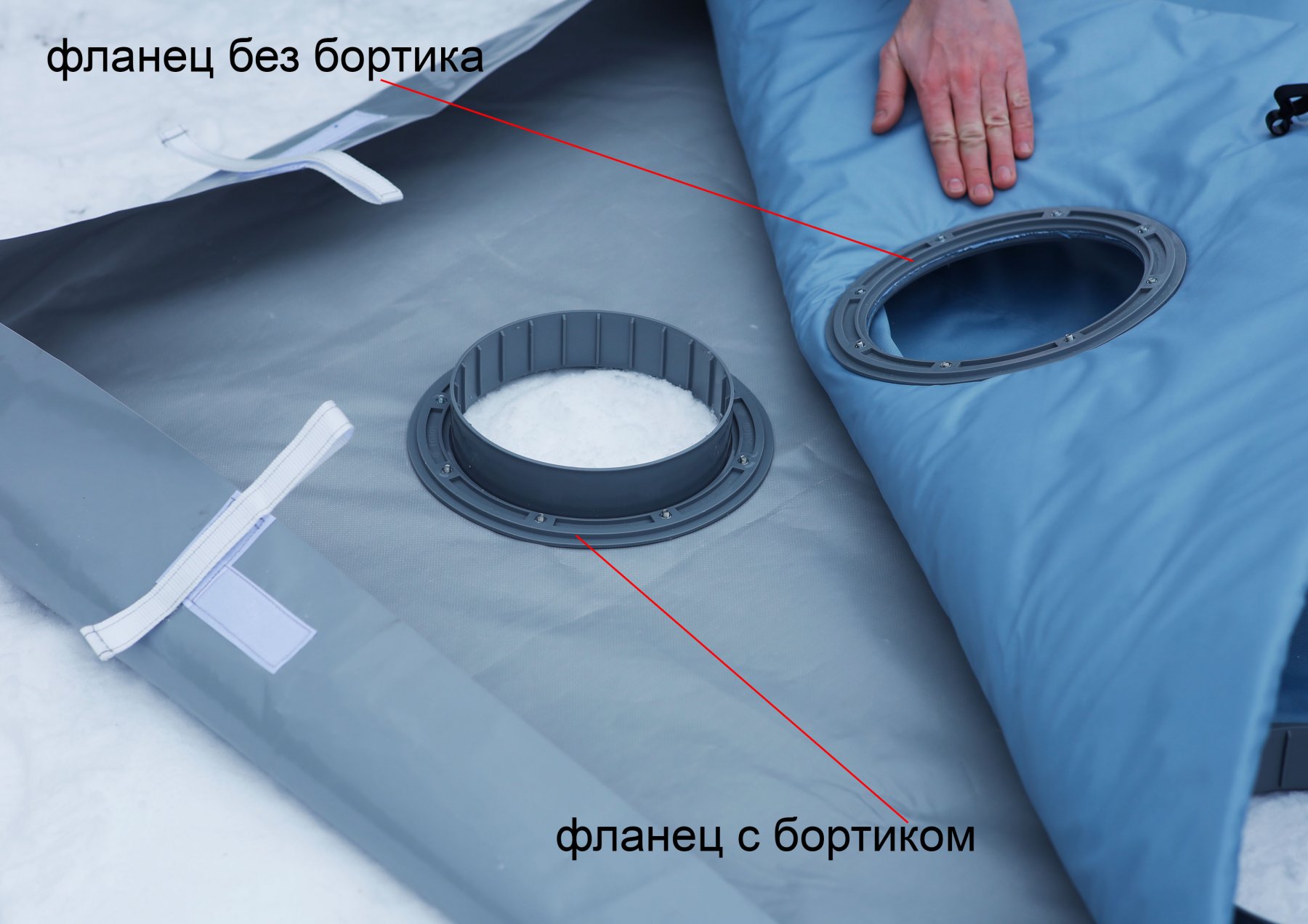

✔Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (приобретается отдельно), который образует бортик, исключающий затекание воды из лунки на поверхность пола.

✔При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.

✔Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки.

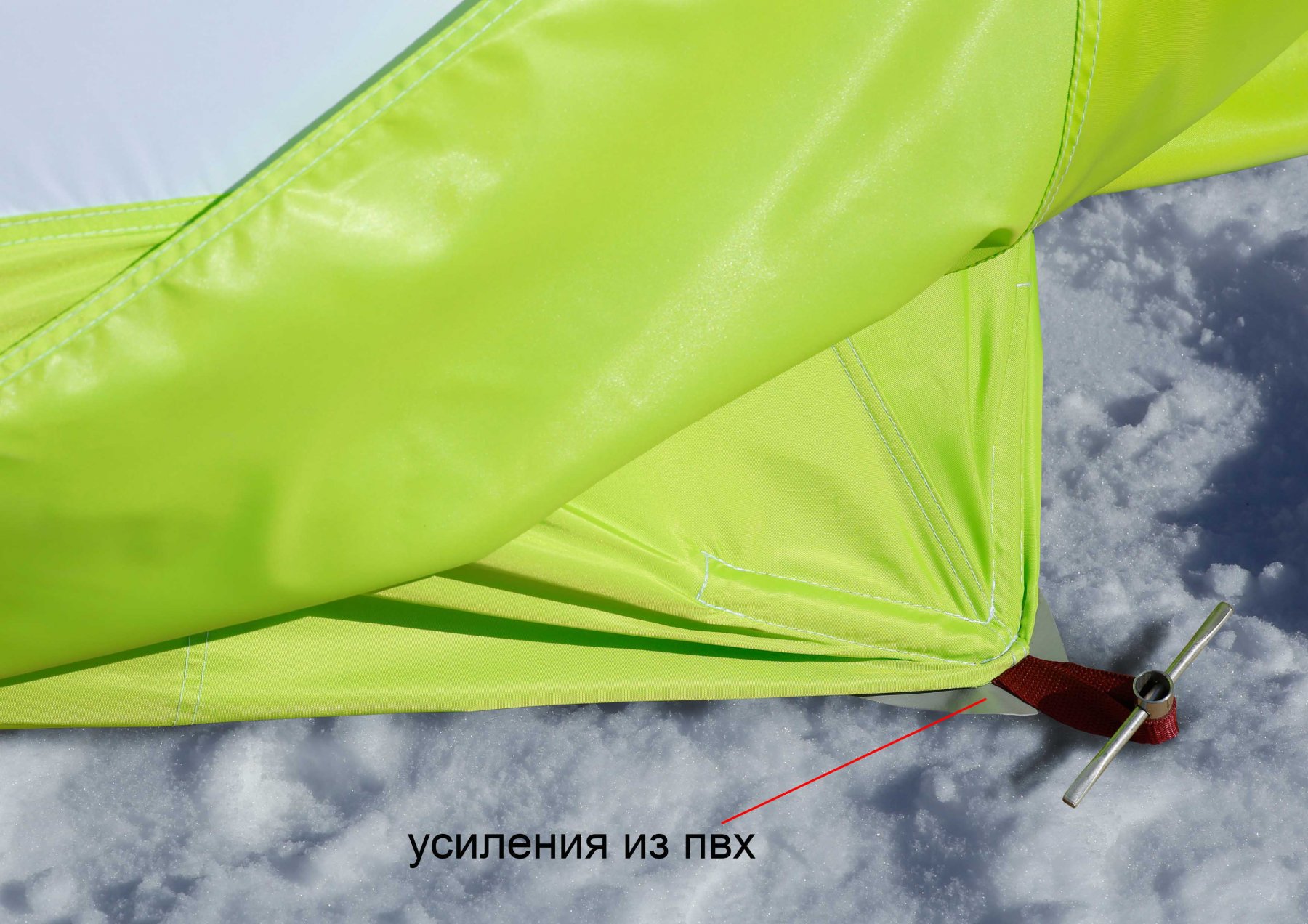

При эксплуатации палатки без гидроизоляционного дна, крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой. Петли для крепления усилены ПВХ вставками, обеспечивающими защиту материала палатки от протирания в местах опоры каркаса на грунте.

Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

Уникальное Гидро-термоизоляционное дно ЛОТОС Куб 3 (210х210) с отверстиями под лунки:

✔Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.

✔Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 210 х 210 см. Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.

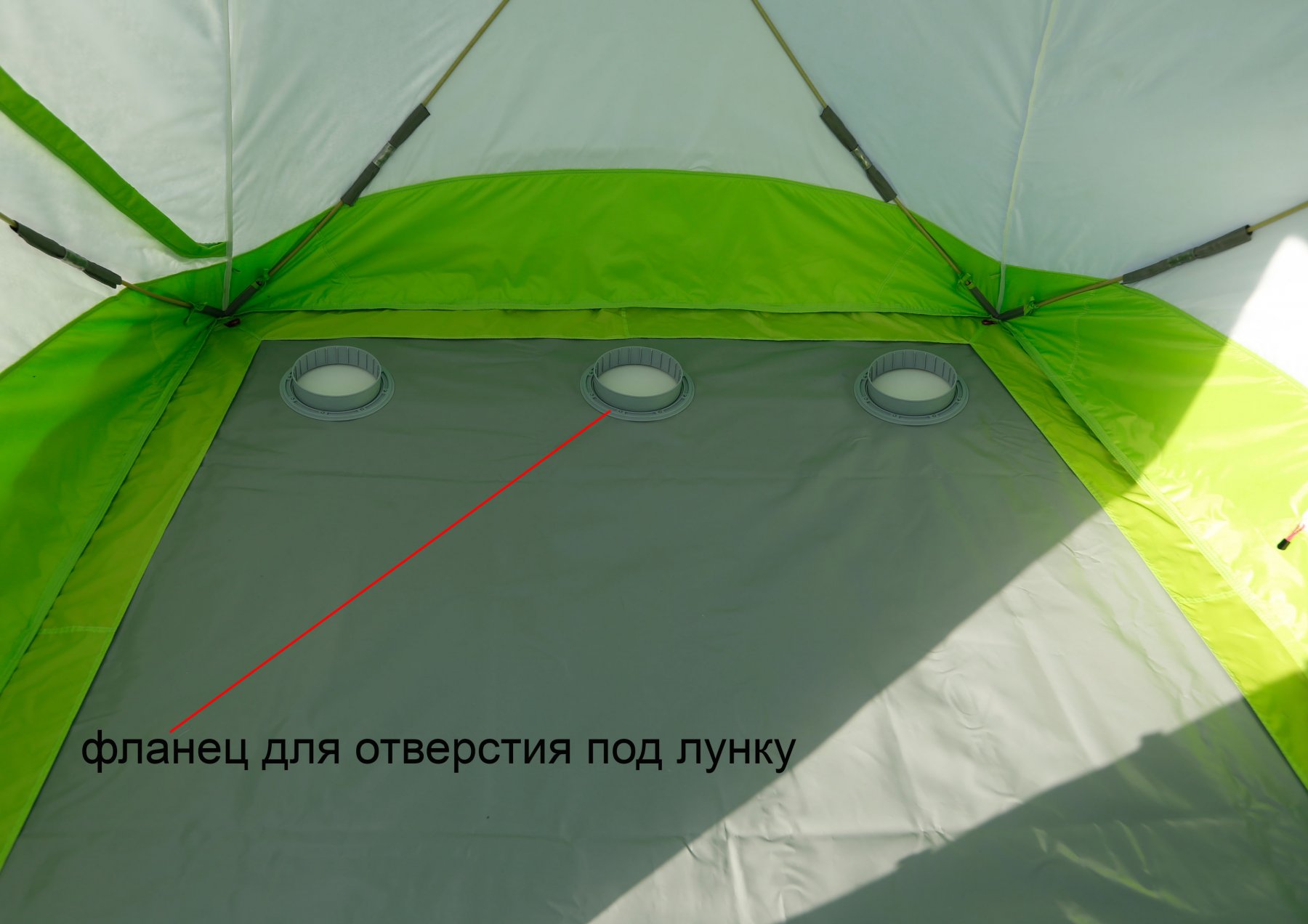

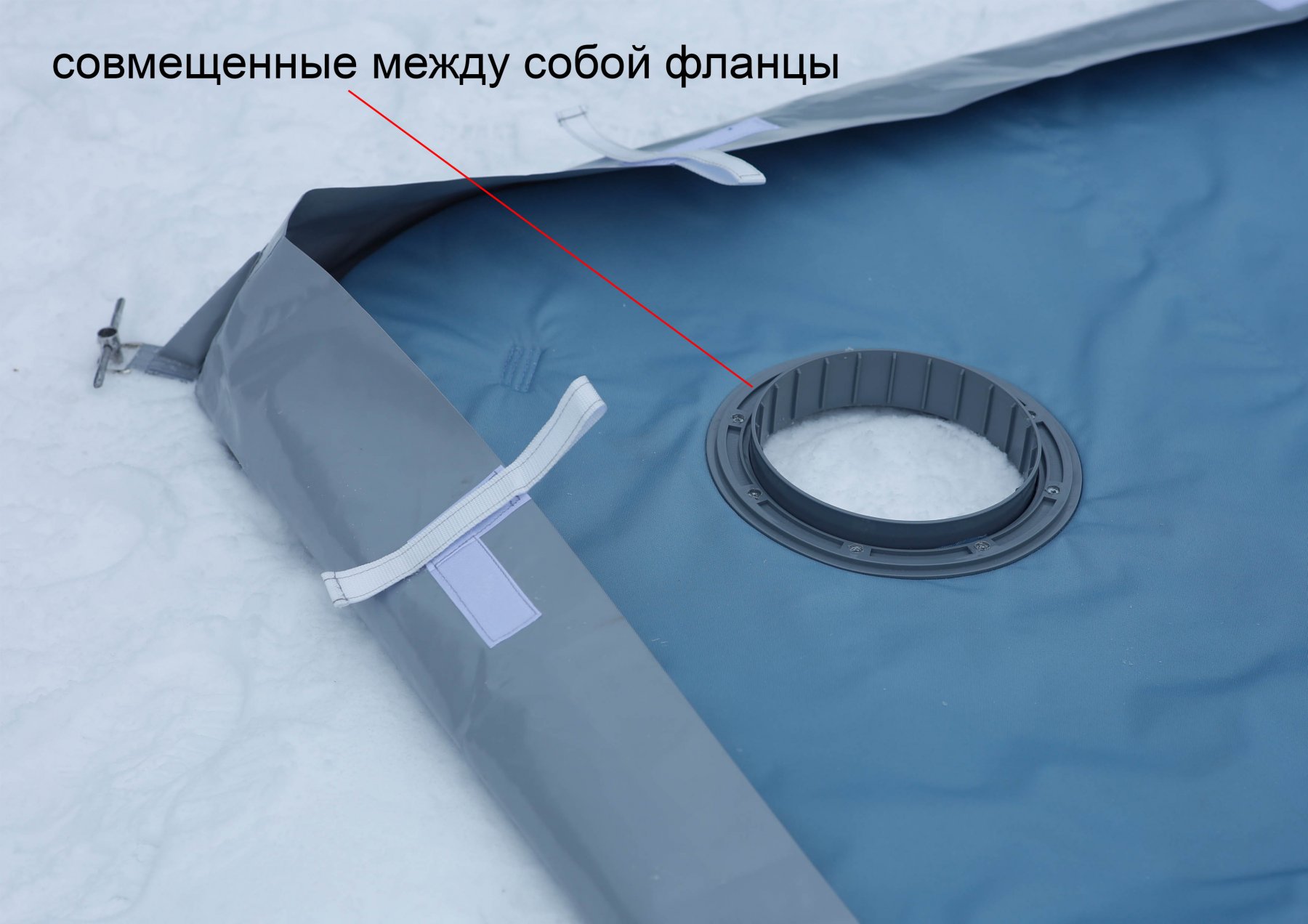

✔В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку). Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики.

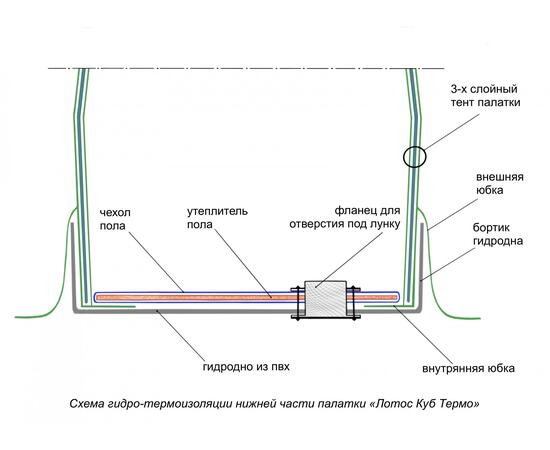

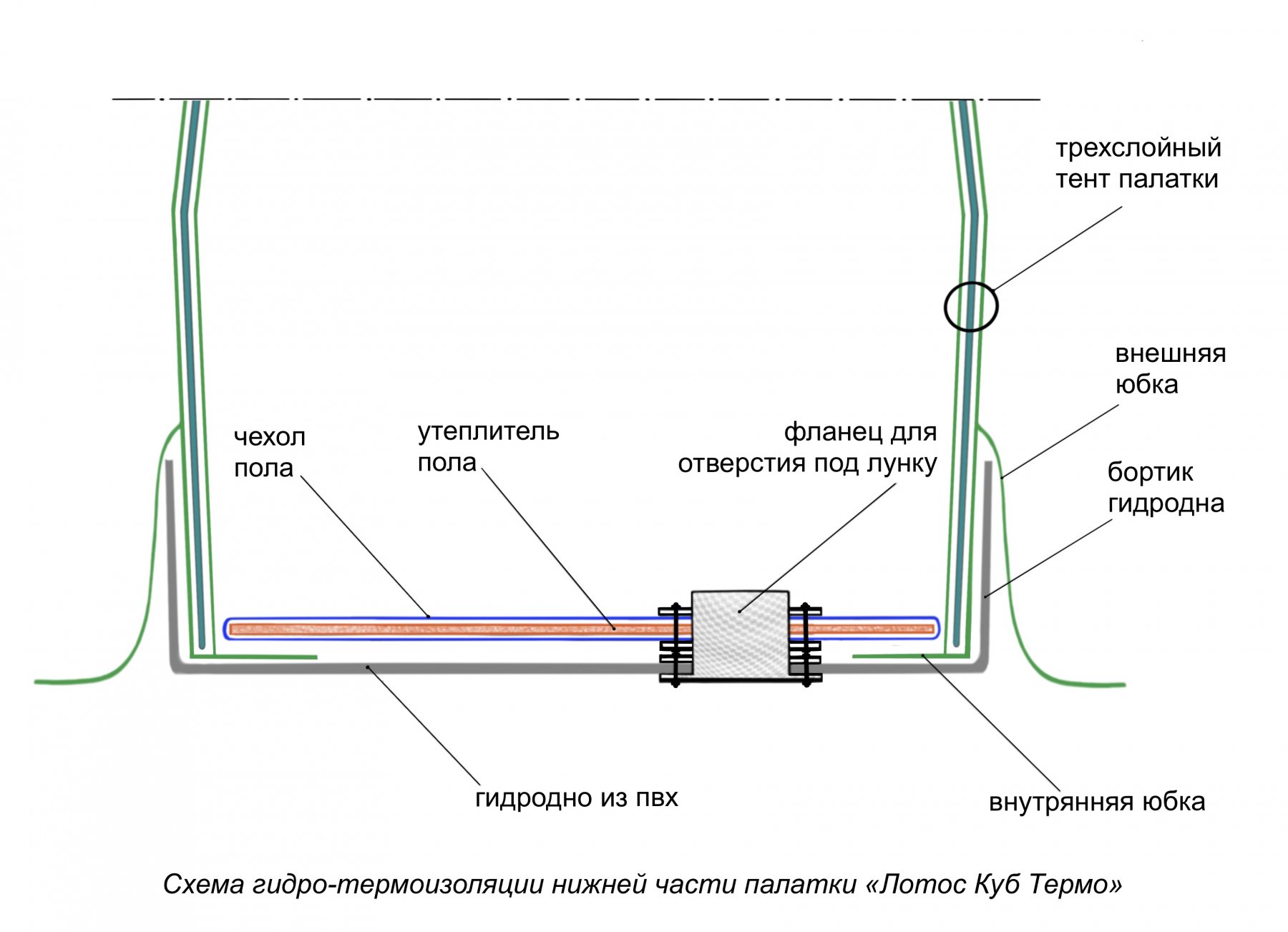

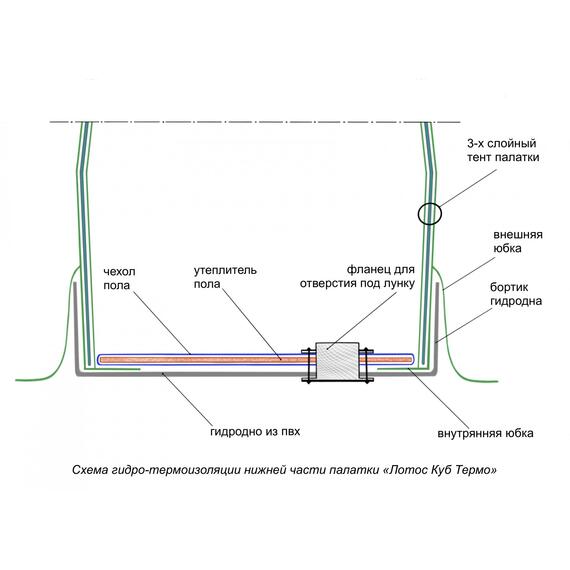

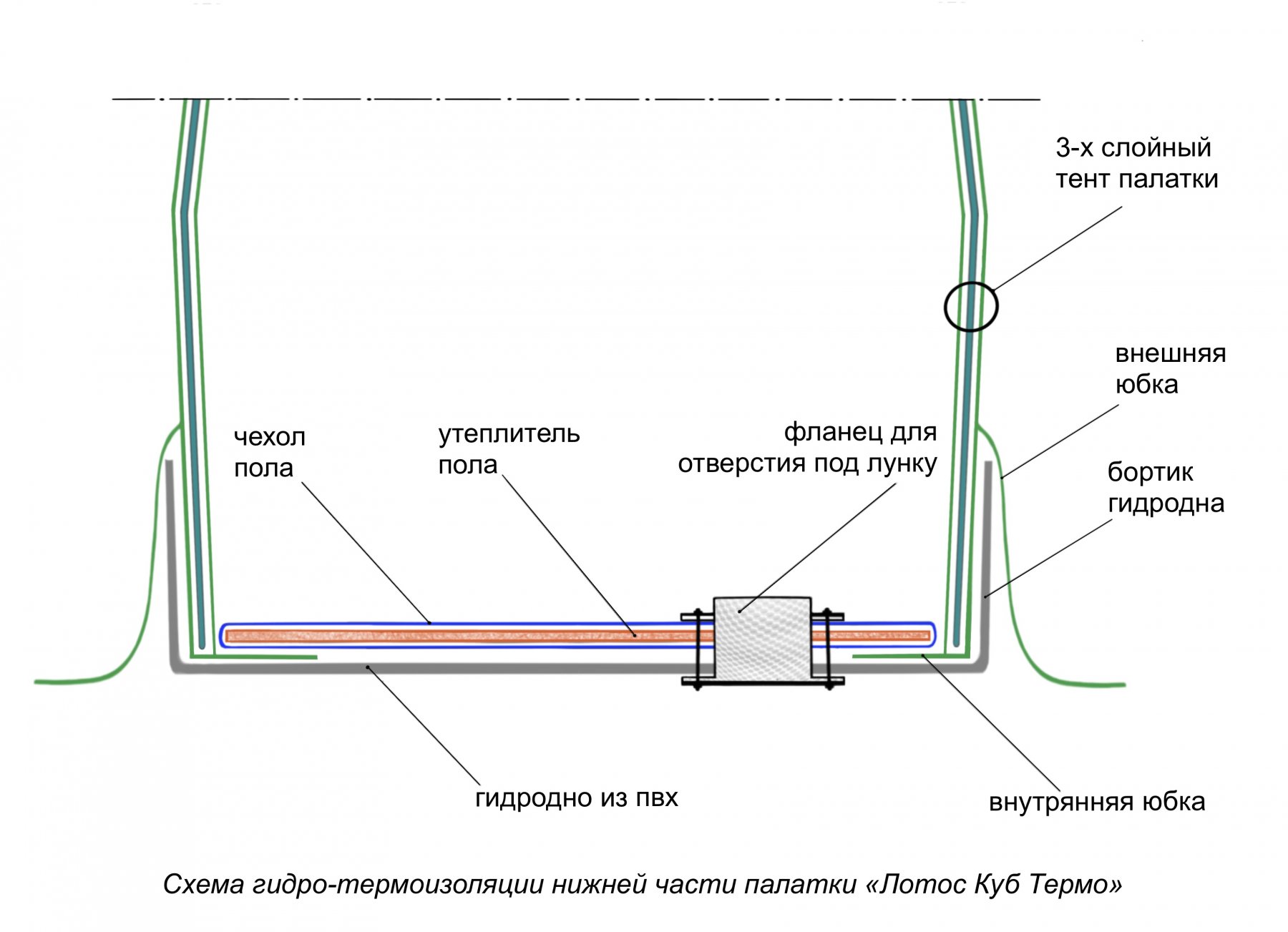

Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки:

• Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
• Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.
• Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.
• Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
• Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
• Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.
• Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола.

Защита палатки ЛОТОС Куб от дождя:

✔Защита утепленной палатки от дождя обеспечивается при помощи Влагозащитного тента ЛОТОС Куб 3, который оснащен надежной системой крепления к куполу палатки и грунту. Влагозащитный тент выполнен из прочной высококачественной ткани полиэстер Оксфорд 240Д (плотность 140 г/м2) водостойкостью не менее 10 000 мм вод. столба. Швы тента проклеены герметизирующей лентой.

✔Влагозащитный тент дублирует все функциональные элементы палатки ЛОТОС Куб 3 Термо и является безальтернативным вариантом надежной защиты такого многослойного укрытия от дождя.

Дополняющие товары (*приобретаются отдельно):

• Внутренний тент легкий ЛОТОС Куб 180х210х210
• Внутренний тент утепленный ЛОТОС Куб 180х210х210
• Влагозащитный тент ЛОТОС Куб 3
• Пол утепленный ЛОТОС Куб 210х210 ПУ1000
• Пол утепленный ЛОТОС Куб 210х210 ПУ4000
• Пол утепленный ЛОТОС Куб 210х210 ПУ4000 с отверстиями под лунки
• Дно гидроизоляционное ЛОТОС Куб 3 (210х210)
• Дно гидро-термоизоляционное ЛОТОС Куб 3 (210х210) с отверстиями под лунки
• Фланец для отверстия под лунку
• Съемное прозрачное окно (полиуретан -40°С)

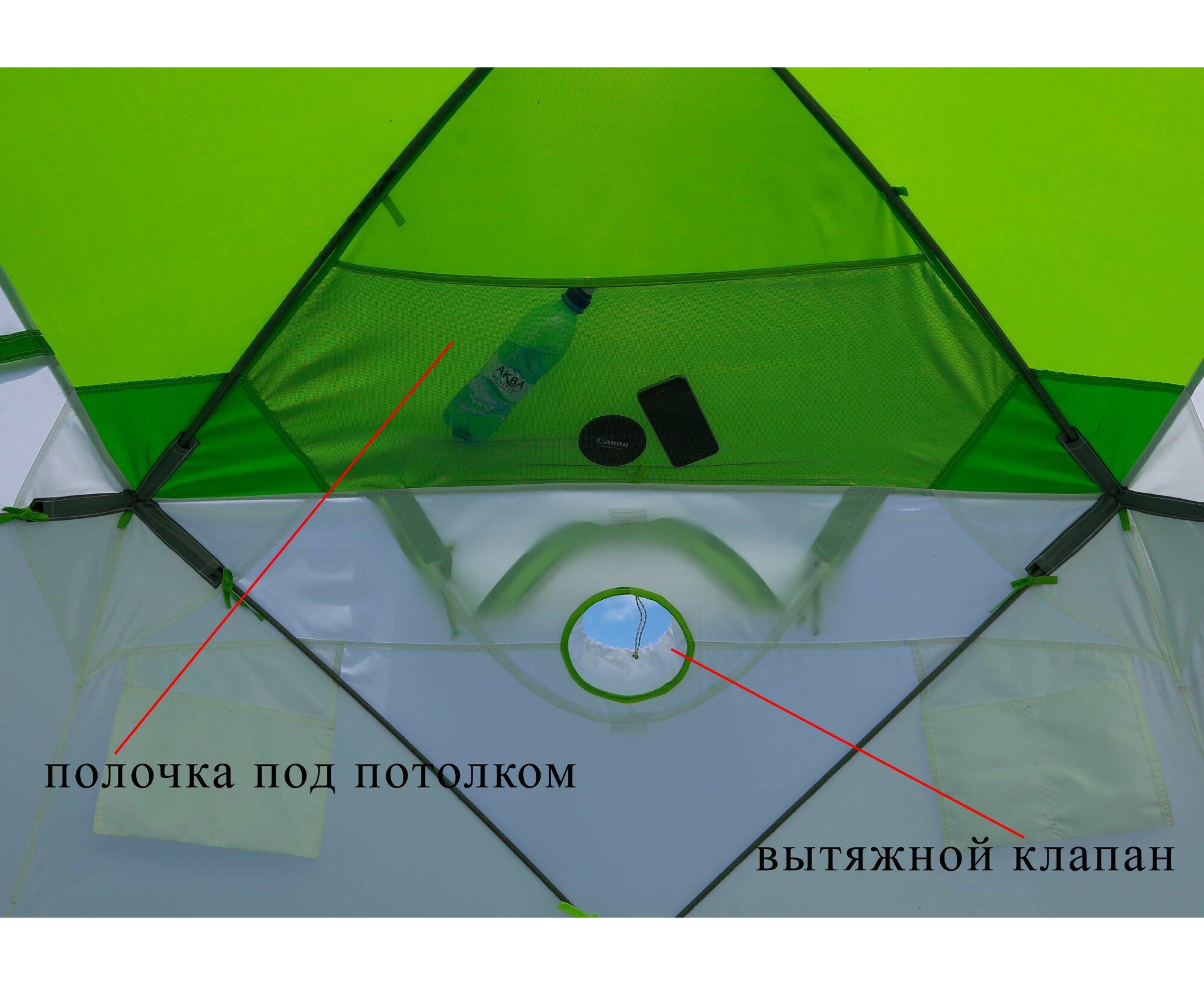

• Съемный клапан под вытяжную трубу теплообменника
• Съемный огнеупорный клапан (кремнеземный, 1000°С)
• Съемная противомоскитная сетка на окно
• Органайзер ЛОТОС Куб 210х210 (настенная полка с карманами)
• Ввертыши из нержавеющей стали
• Сумка-рюкзак компрессионная "Лотос" (110 см)
• Полка подвесная (4-х гранная)
• Колпачок на хаб (компл 5 шт)
• Коврик огнеупорный под печь

*Сравнительный обзор стеклокомпозитного и алюминиевого каркасов показан в видеоролике:
