Универсальная палатка Лотос КубоЗонт 4У Классик

Универсальная палатка Лотос КубоЗонт 4У

ЛОТОС КубоЗонт 4-У – полуавтоматическая универсальная палатка кубозонт.
Высокое, теплое укрытие, с монолитной устойчивостью, максимальной защитой от непогоды и богатым оснащением обеспечит Вам надежность и безопасность проживания на природе!

Модельный ряд:

1. Универсальная палатка Лотос КубоЗонт 4-У Классик (размер в сумке ДхШхВ: 165х35х35 см)

• Артикул 25030
• Вес палатки - 21,5 кг

2. Универсальная палатка Лотос КубоЗонт 4-У Компакт (размер в сумке ДхШхВ: 115х40х40 см)

• Артикул 25024
• Вес палатки - 22,0 кг

3. Комплект №1: КубоЗонт 4-У Классик +Гидродно + Утепленный пол

• Артикул 25034

4. Комплект №2: КубоЗонт 4-У Компакт +Гидродно + Утепленный пол

• Артикул 25035

Большая двухслойная палатка кубозонт является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий. Конструкция палатки защищена патентом №194018. В палатке «КубоЗонт 4» совмещены технические преимущества конструкций «Куб» (квадратная форма по периметру дна и практически вертикальные ветроустойчивые стенки) и «Зонт» (куполообразная фиксируемая крыша), позволяющие обеспечить новому большому укрытию непревзойденные по своей совокупности показатели ТТХ (тактико-технических характеристик), которые определяют ее преимущества и оправдывают немалую себестоимость.

Преимущества (технические показатели):
• Мобильное теплое укрытие
• Компактная - возможность перевозки в багажнике легкового автомобиля
• Автоматическая - раскрытие силами одного человека максимум за 3 минуты
• Штормовая - рассчитано на штормовой ветер (жесткий прочный каркас)
• Всесезонная - использование летом, зимой и в межсезонье
• Водостойкая - защита от осадков любой интенсивности и полная герметичность
• Полная защита от подтопления (100% водостойкость)
• Защита от насекомых и прочих мелких обитателей природы
• Теплая - прочный 2х-слойный тент с эффектом термоса (плюс влагозащитный колпак)
• Защита от солнечного излучения
• Высокая герметичность и отсутствие сквозняков
• Быстрый доступ через распашную дверь
• Просторное высокое жилое помещение
• Круговая вентиляционная система (приточные и вытяжные отверстия)
• Установка любых систем отопления (палатка под печку)
• Надежная (износостойкость рассчитана на 10 и более лет эксплуатации)

Универсальная палатка КубоЗонт 4-У рассчитана для всесезонного комфортного отдыха при любых погодных условиях!

Палатка кубозонт Лотос является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий 2020 года. Новая конструкция позволила добиться оптимальной компактности изделия в транспортировочном состоянии и, при этом, обеспечить важные показатели, такие как:

• потребительские качества укрытия, связанные с его «кубовидной» формой, при которой, практически вертикальные стенки и высокий потолок, образуют просторное помещение с домашним комфортом;
• полный набор ТТХ (тактико-технических характеристик) для эксплуатации палатки в жестких погодных условиях.

Конструкция КубоЗонт демонстрируется в видеоролике:

Комплектация:

• Палатка в сборе – 1 шт
• Колышки для растяжек (летние, для мягкого грунта) – 8 шт
• Шнуры-растяжки (установлены на палатке) – 4 шт

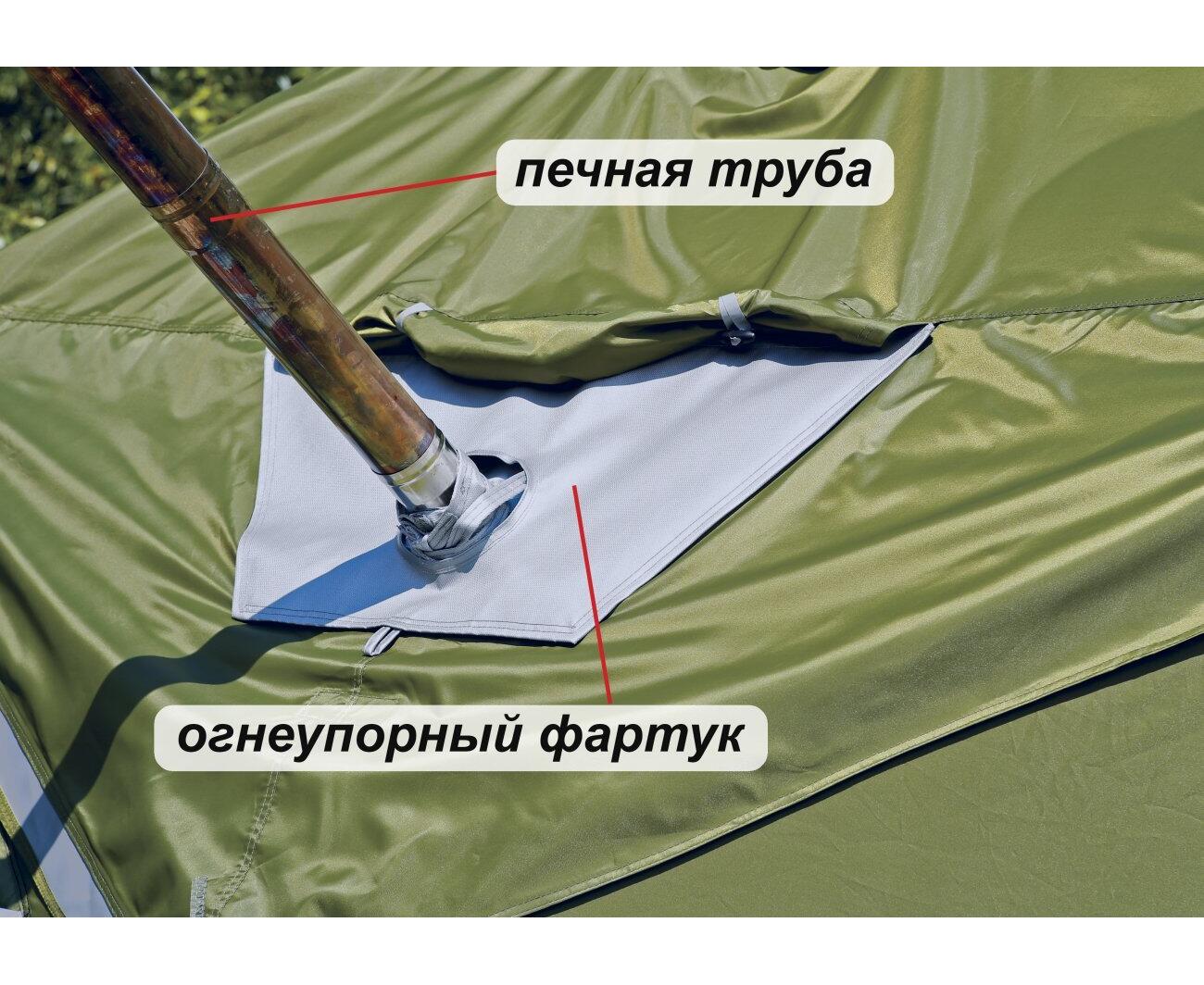

• Фартук огнеупорный (для влагозащитного колпака) - 1 шт

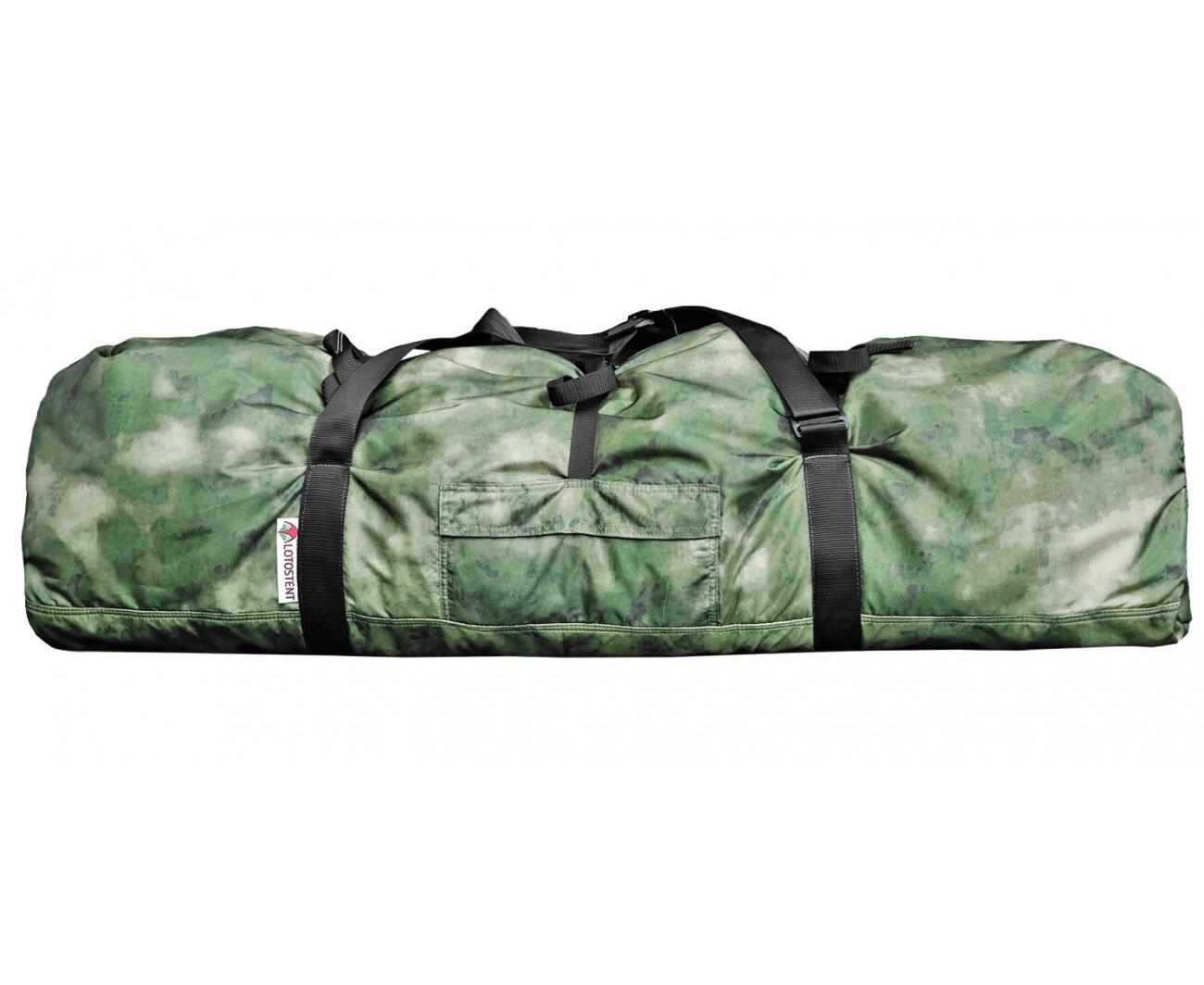

• Компрессионная сумка – 1 шт
• Паспорт – 1 шт

Модель Классик оснащена классическим каркасом, в сумке длина 165 см

Дополнительно можно приобрести отдельно:

• Распашная дверь КубоЗонт
• Дно гидроизоляционное КубоЗонт 4у (250х250)
• Пол утепленный КубоЗонт 4 (260х260) ПУ4000
• Фланец для отверстия под лунку

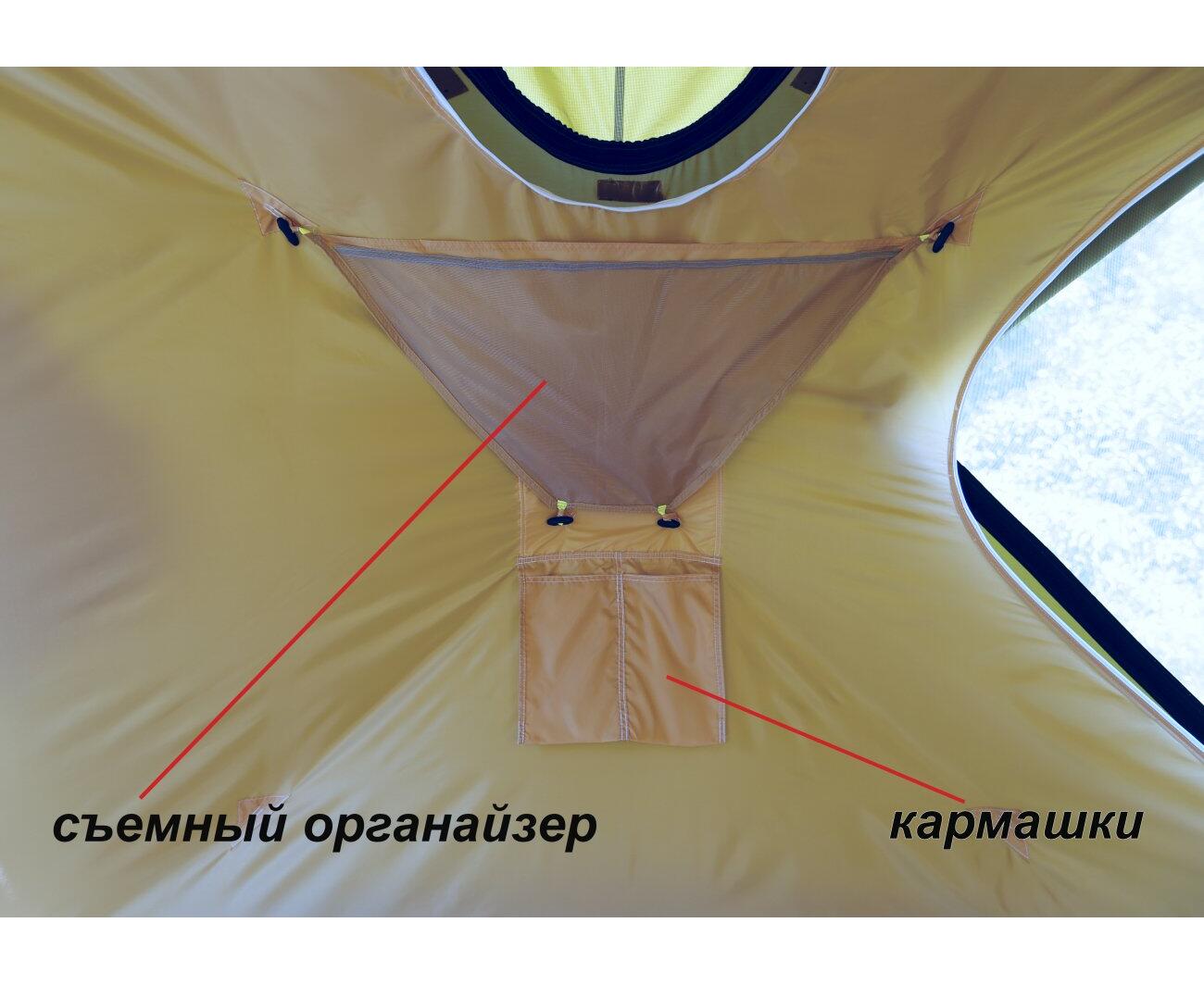

• Органайзер КубоЗонт (настенная полка с карманом)
• Фартук огнеупорный (для влагозащитного колпака)
• Прозрачное окно (полиуретан -40°С)

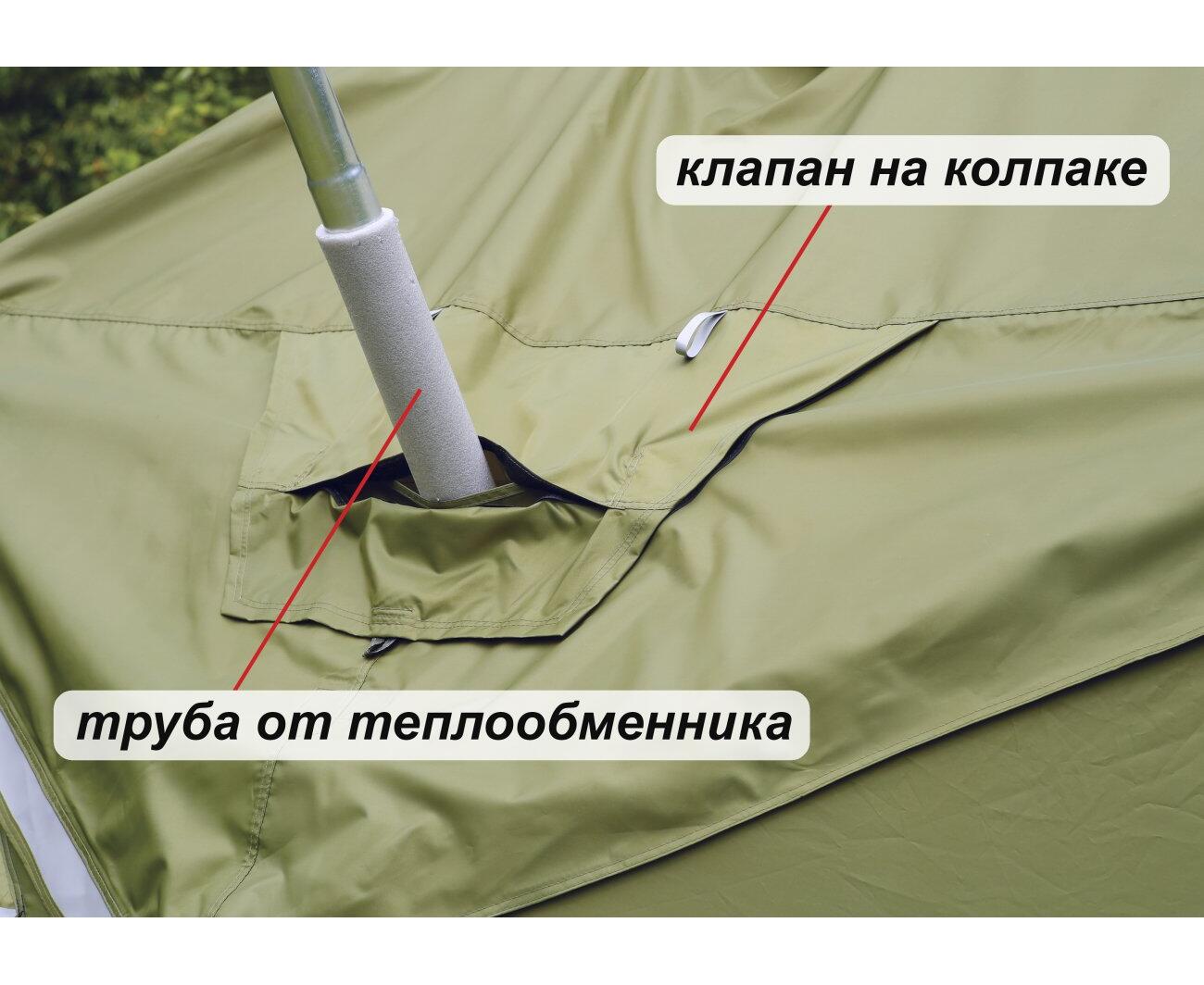

• Клапан под вытяжную трубу теплообменника
• Коврик огнеупорный под печь (ознакомьтесь с описанием!)
• Теплоизолятор для печной трубы
• Сумка-рюкзак компрессионная
• Козырек навесной (в сборе со стойками)
• Козырек защитный для автономного обогревателя
• Ввертыши из нержавеющей стали
• Колышки штормовые
• Стойки опорные (в чехле)

Технический видеообзор модели Лотос КубоЗонт 4у представлен в ролике:

Процесс раскрытия и складывания палатки показан в видеоролике:

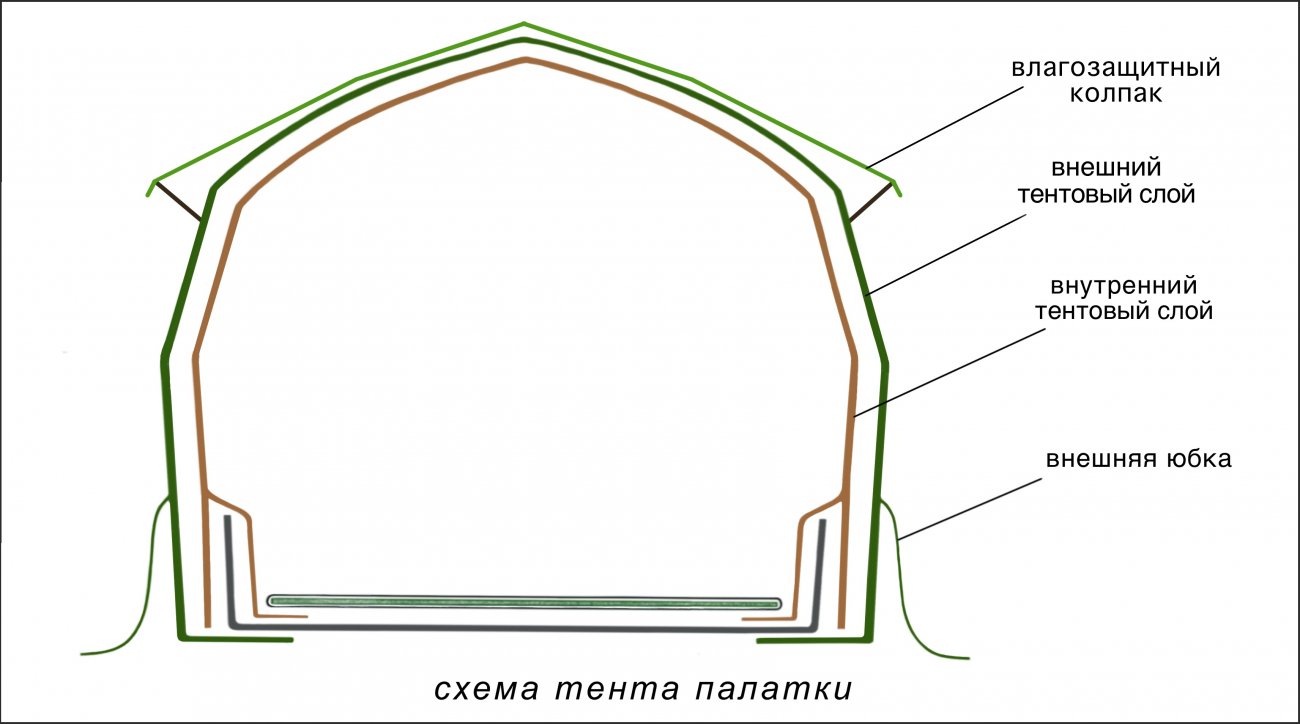

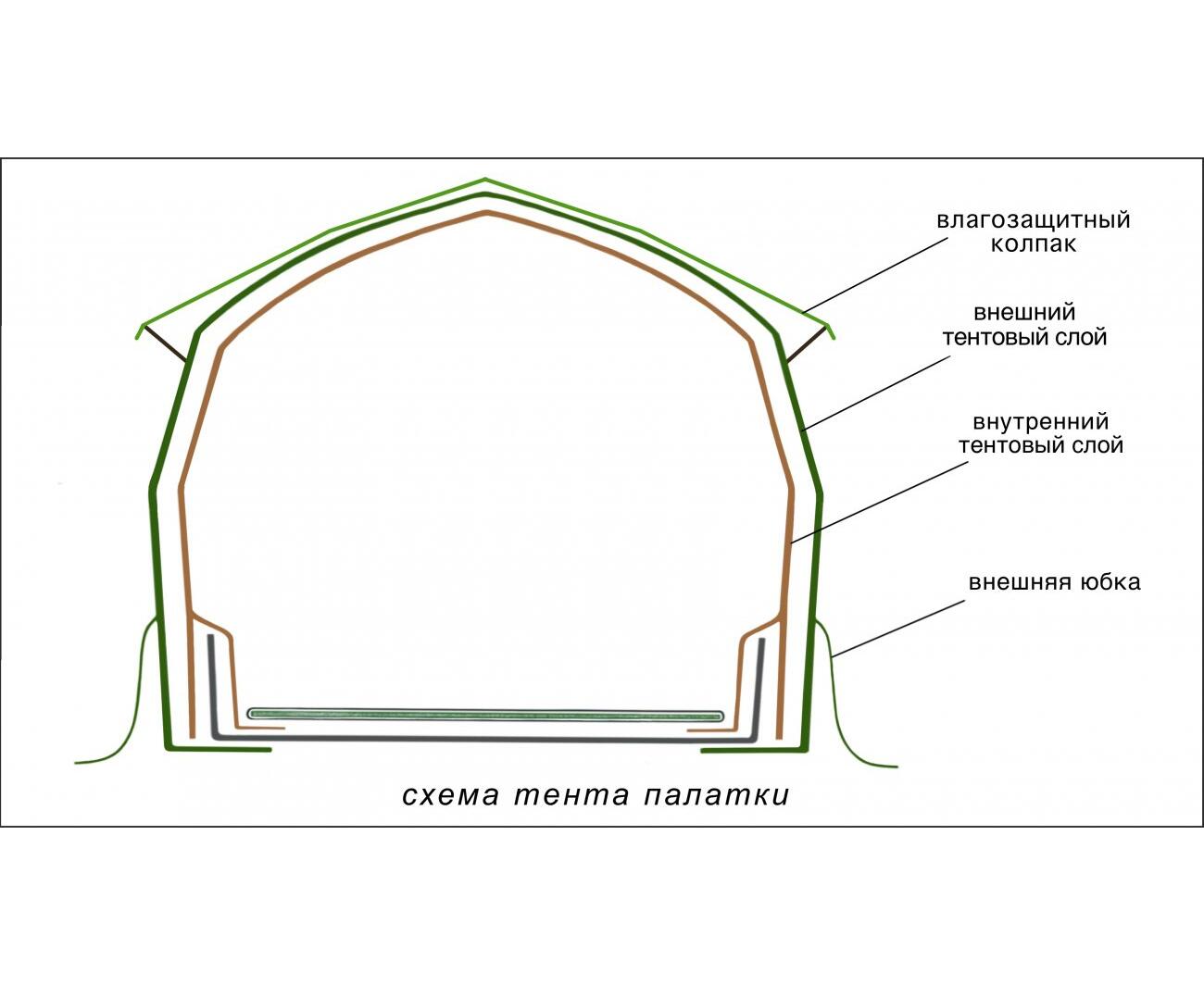

Многослойный тент ЛОТОС КубоЗонт 4У:

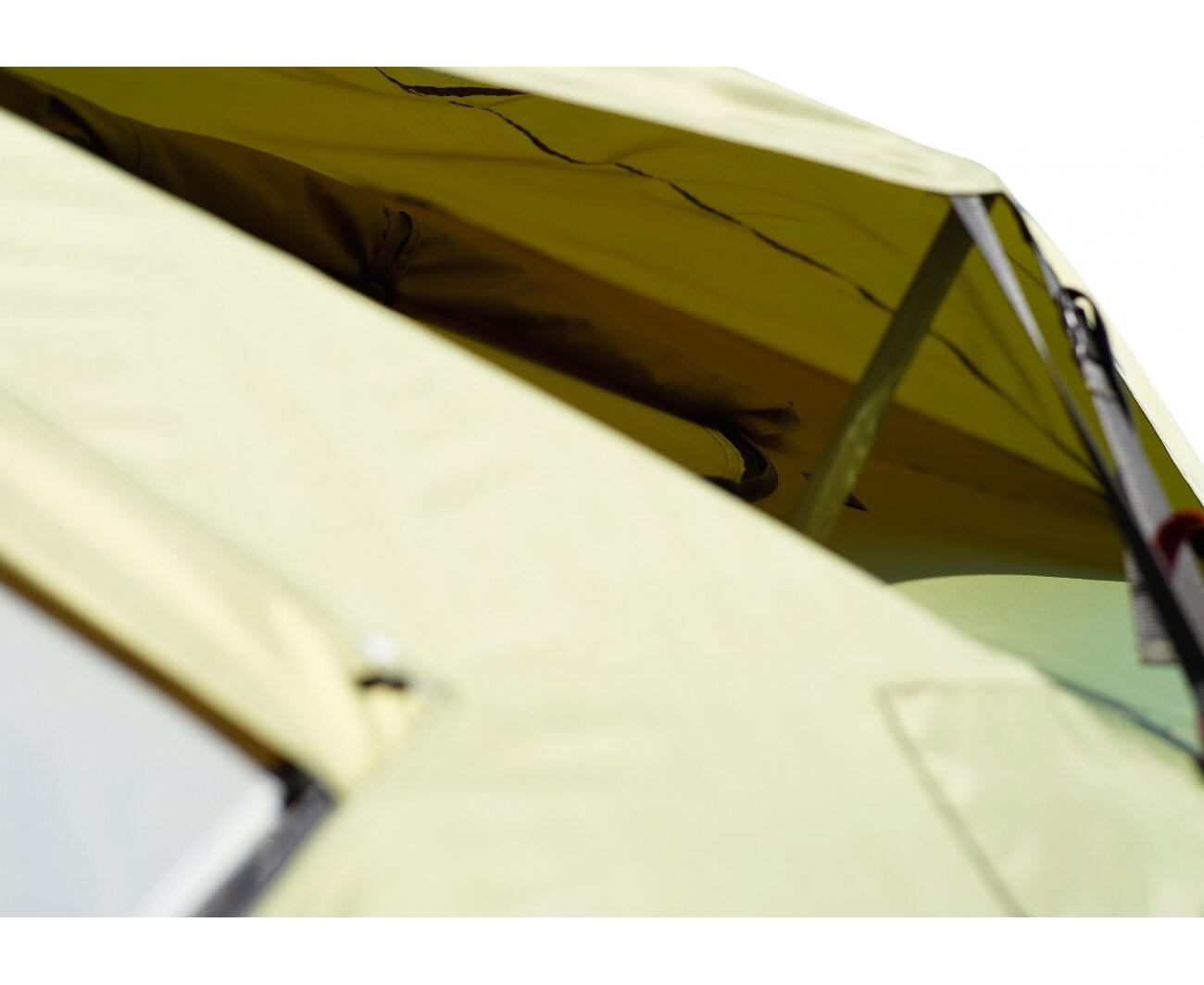

Палатка ЛОТОС КубоЗонт 4у оснащена двумя основными тентовыми слоями, разделенными между собой воздушной прослойкой (около 5 см) и дополнительным внешним тентовым слоем – колпаком, установленным на крыше.

Внешний тентовый слой изготовлен из прочной износостойкой ткани высокой влагостойкости с применением высокотехнологичных средств герметизации швов, а также влага- и ветрозащиты дверных, оконных и вытяжных проемов. Все дверные и оконные проемы, а также приточные и вытяжные клапаны оснащены противомоскитными сетками.

Дополнительный внешний тентовый слой (влагозащитный колпак) выполнен из прочной водостойкой ткани. Швы колпака проклеены герметизирующей лентой. Влагозащитный колпак полностью защищает верхнюю часть палатки от промокания, дублируя, при этом, вытяжной клапан в макушке палатки и все четыре окошка, а также формирует защитную планку для съемной распашной двери.

Внутренний тентовый слой имеет конструкцию герметичной капсулы по форме палатки, дублирует все дверные, оконные, вытяжные и приточные проемы внешнего тента, оснащен огнеупорной стенкой для установки отопительной печи и системой крепления гидроизоляционного дна.

Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС:

✔В модели ЛОТОС Куб 4 Термо (выпуск 2019 года) применена совершенно новая конструкция расположения внешней защитной юбки. Юбка имеет ширину 50 см и крепится к линии порога на высоте 20-30 см от уровня пола.

✔Гидроизоляционное дно (приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами. Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».

✔Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. Внешняя юбка дополнительно крепится "липучкой" в ее средней части, тем самым фиксируя бортики гидроизоляционного дна в вертикальном положении.

✔Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.

Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:

• Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.
• Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.
• Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
• Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
• Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.

✔Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (приобретается отдельно), который образует бортик, исключающий затекание воды из лунки на поверхность пола.

✔При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.

✔Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки.

При эксплуатации палатки без гидроизоляционного дна, крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой. Петли для крепления усилены ПВХ вставками, обеспечивающими защиту материала палатки от протирания в местах опоры каркаса на грунте.

Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

Уникальное Гидро-термоизоляционное дно ЛОТОС КубоЗонт 4 (260х260) с отверстиями под лунки (приобретается отдельно):

✔Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.

✔Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 260 х 260 см. Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.

✔В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку). Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики.

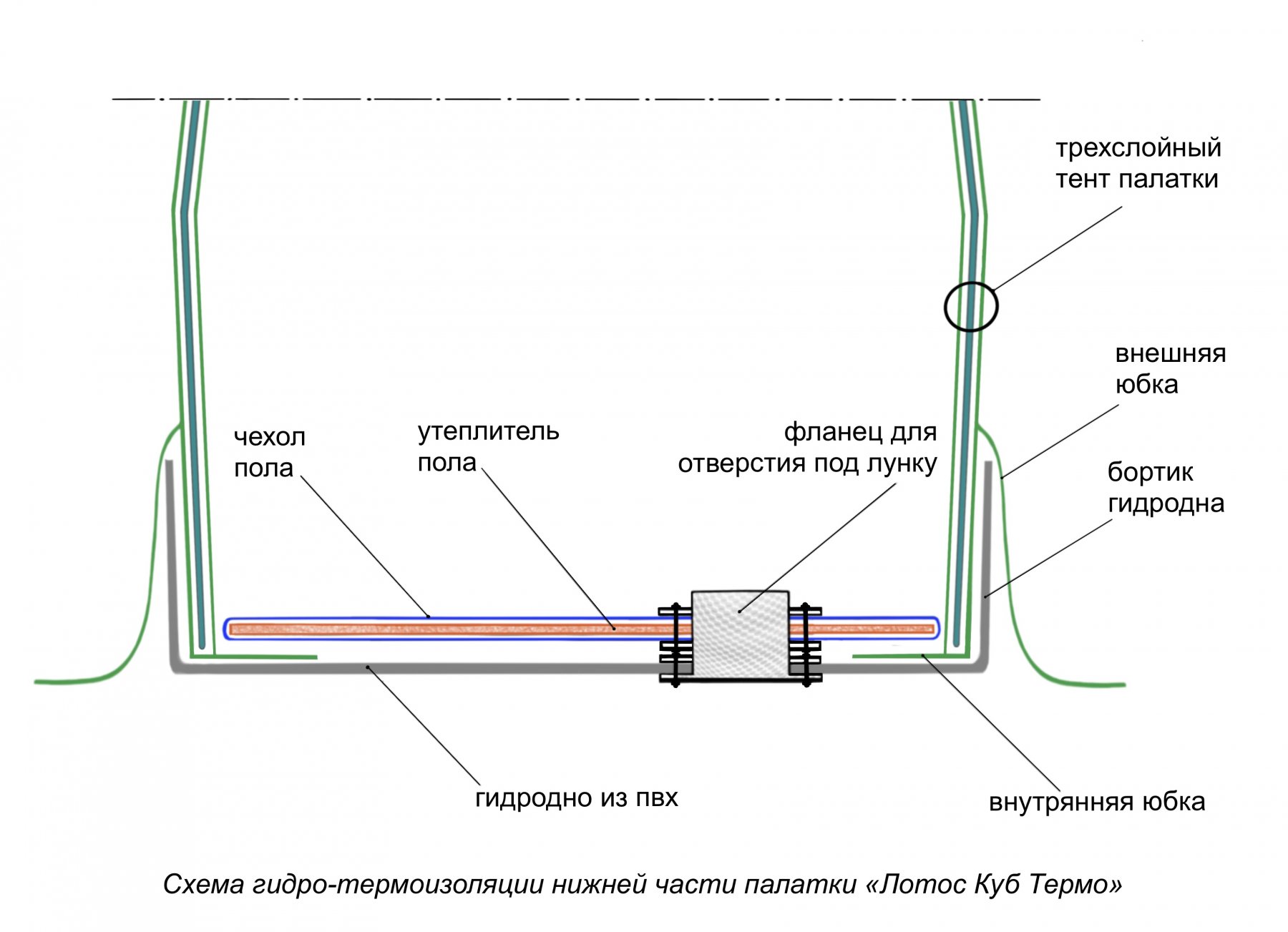

Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки:

• Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
• Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.
• Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.
• Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
• Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
• Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.
• Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола.

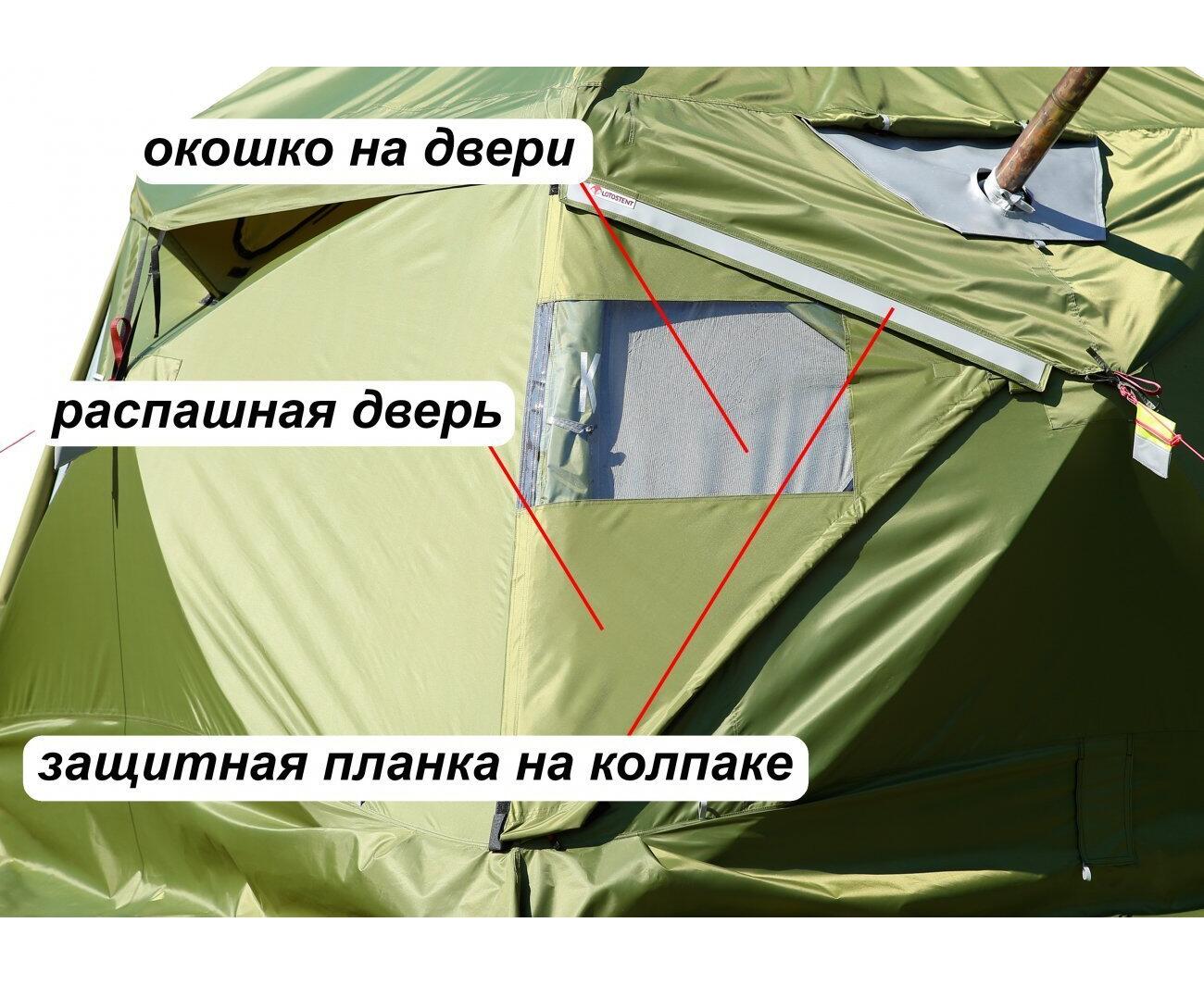

Распашная дверь

Один из четырех входов в палатку, в базовом исполнении, оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает не более одной минуты.

Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии и, при этом, с сохранением тепла в жилом помещении.

В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка перекрывает попадание внешних осадков (дождь, снег) в дверной проем палатки. В полотно распашной двери встроена прозрачная пленка, формирующая большое смотровое окошко.

Оснащение палатки ЛОТОС КубоЗонт 4У:

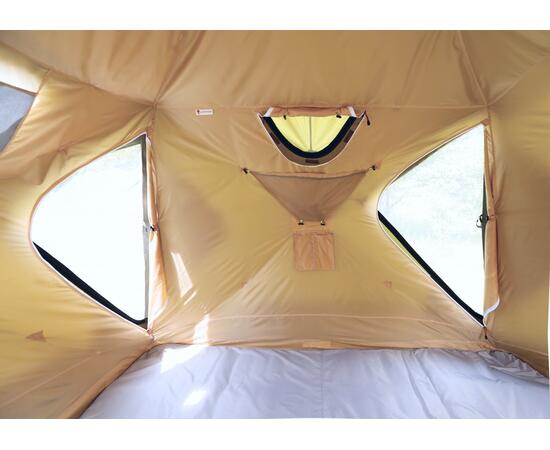

Четыре двери расположены вкруговую на каждой стенке палатки.

Двери оснащены прочной молнией №10 с двумя встречными замками. Молнии дверей оснащены снаружи защитными планками на липучках. Планки накрывают дверную молнию, защищая ее от продувания ветром и обмораживания. Все дверные проемы оснащены противомоскитными сетками.

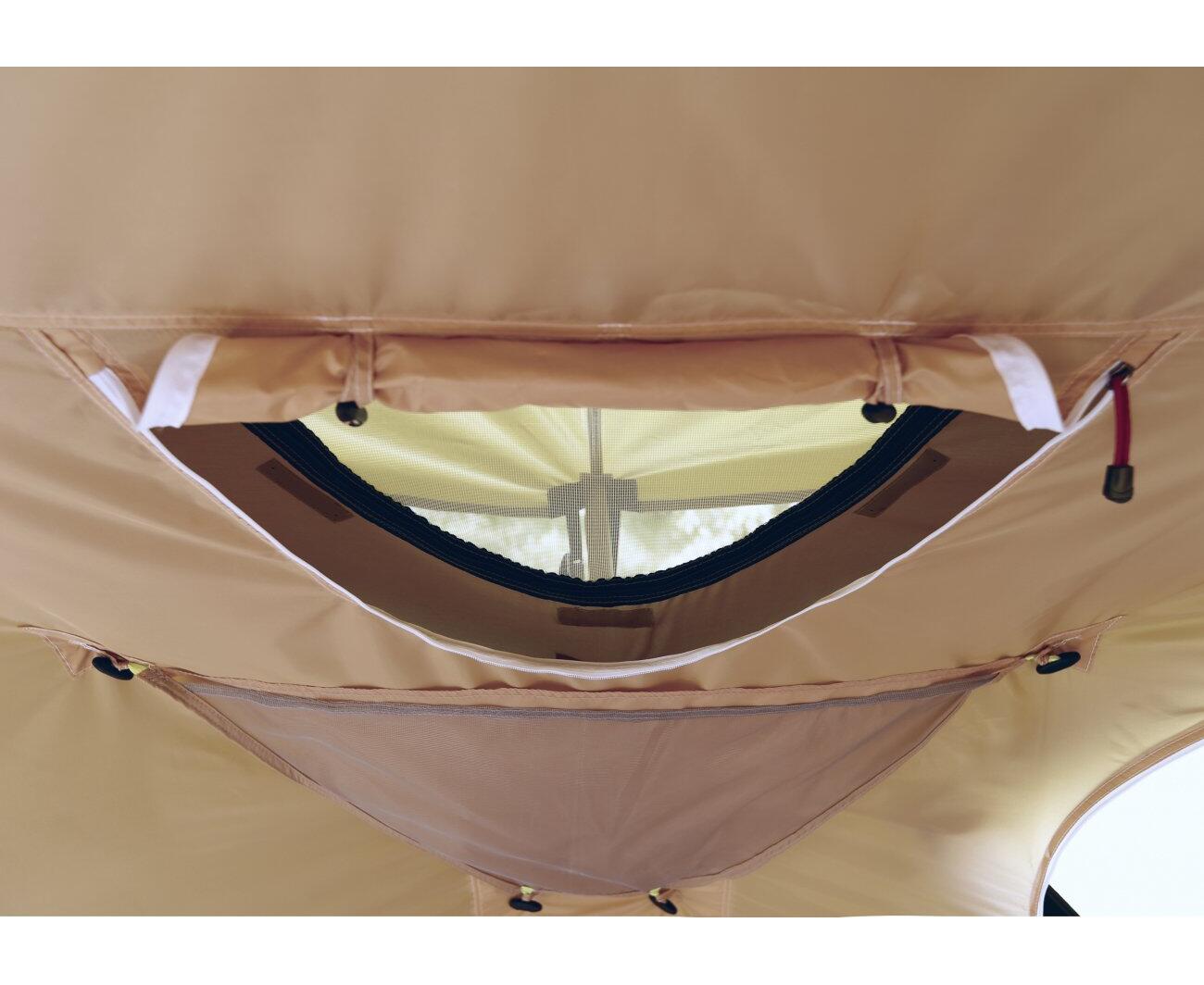

Четыре окна расположены вкруговую на каждой стенке палатки. Одно окно оснащено огнеупорным клапаном и может использоваться в качестве «разделки» для установки дровяной печи или вывода трубы от теплообменника. Все оконные проемы оснащены противомоскитными сетками

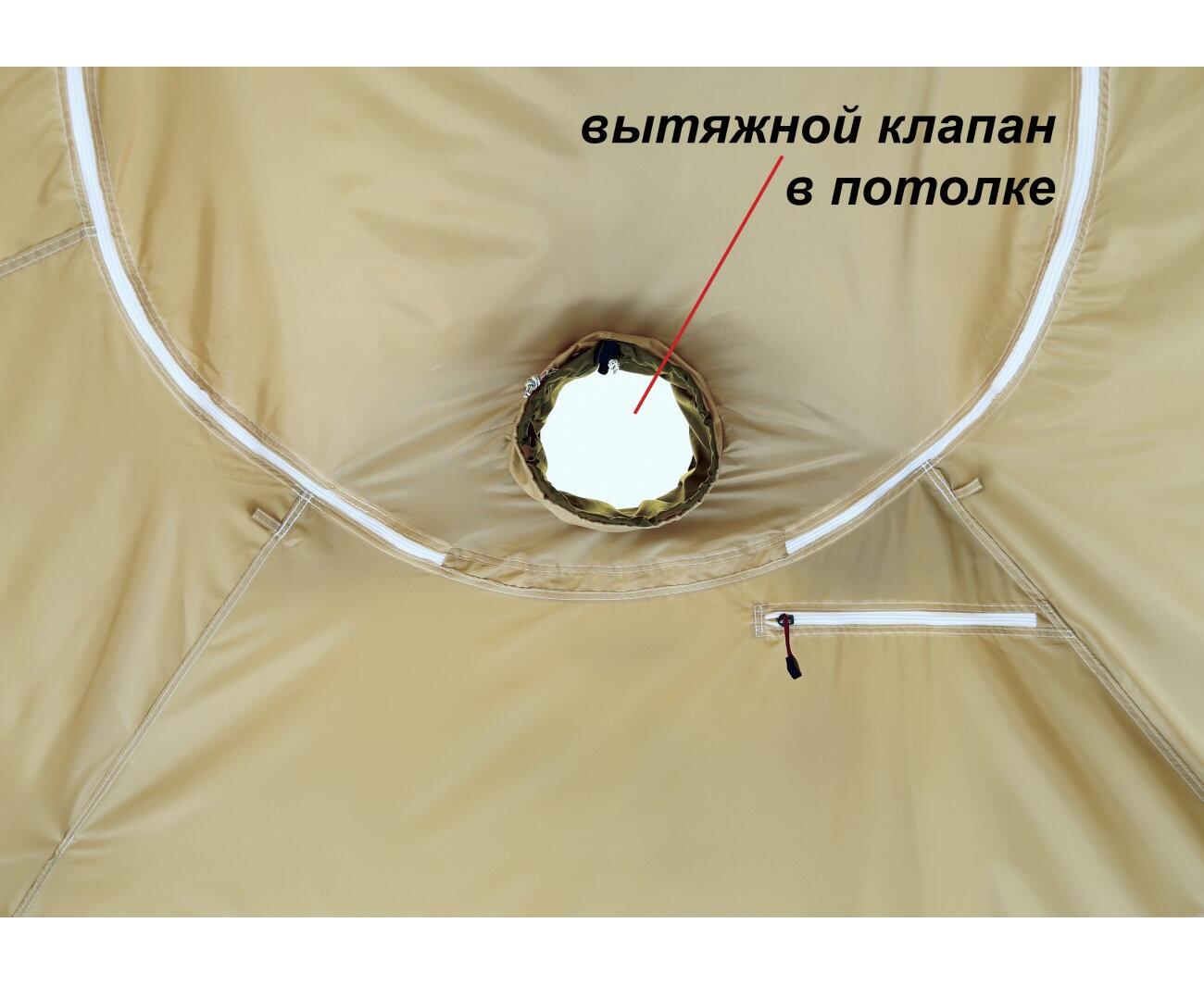

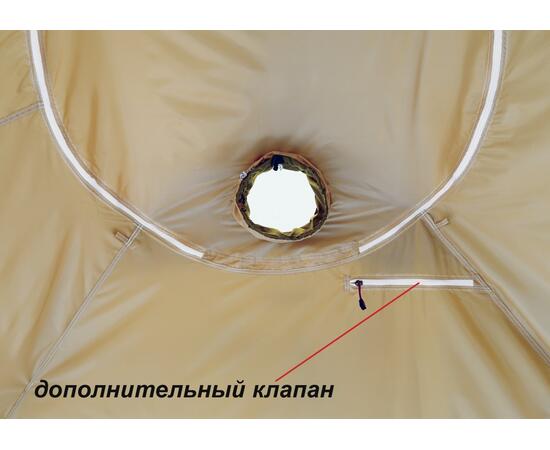

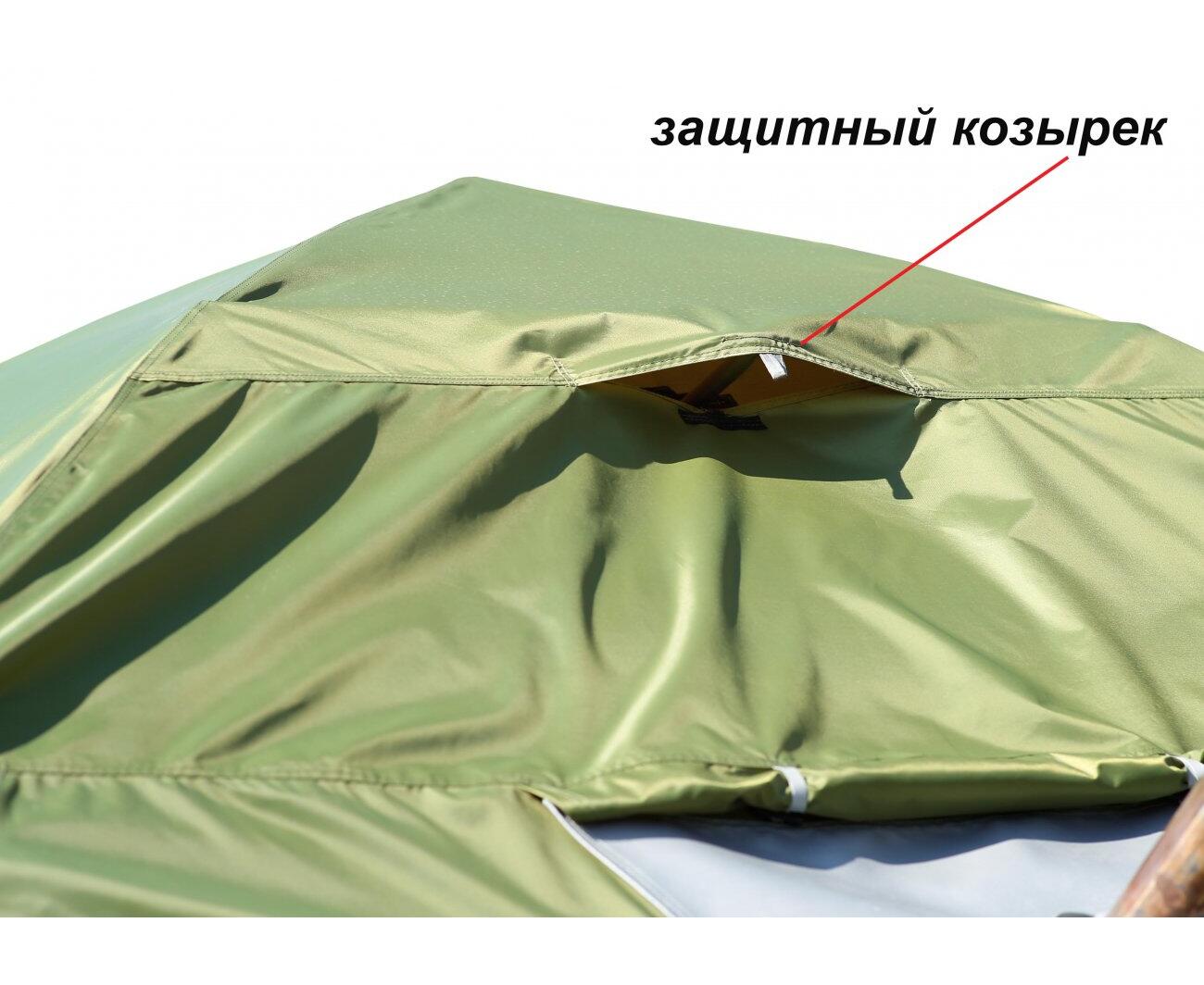

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется встроенной опорной стоечкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

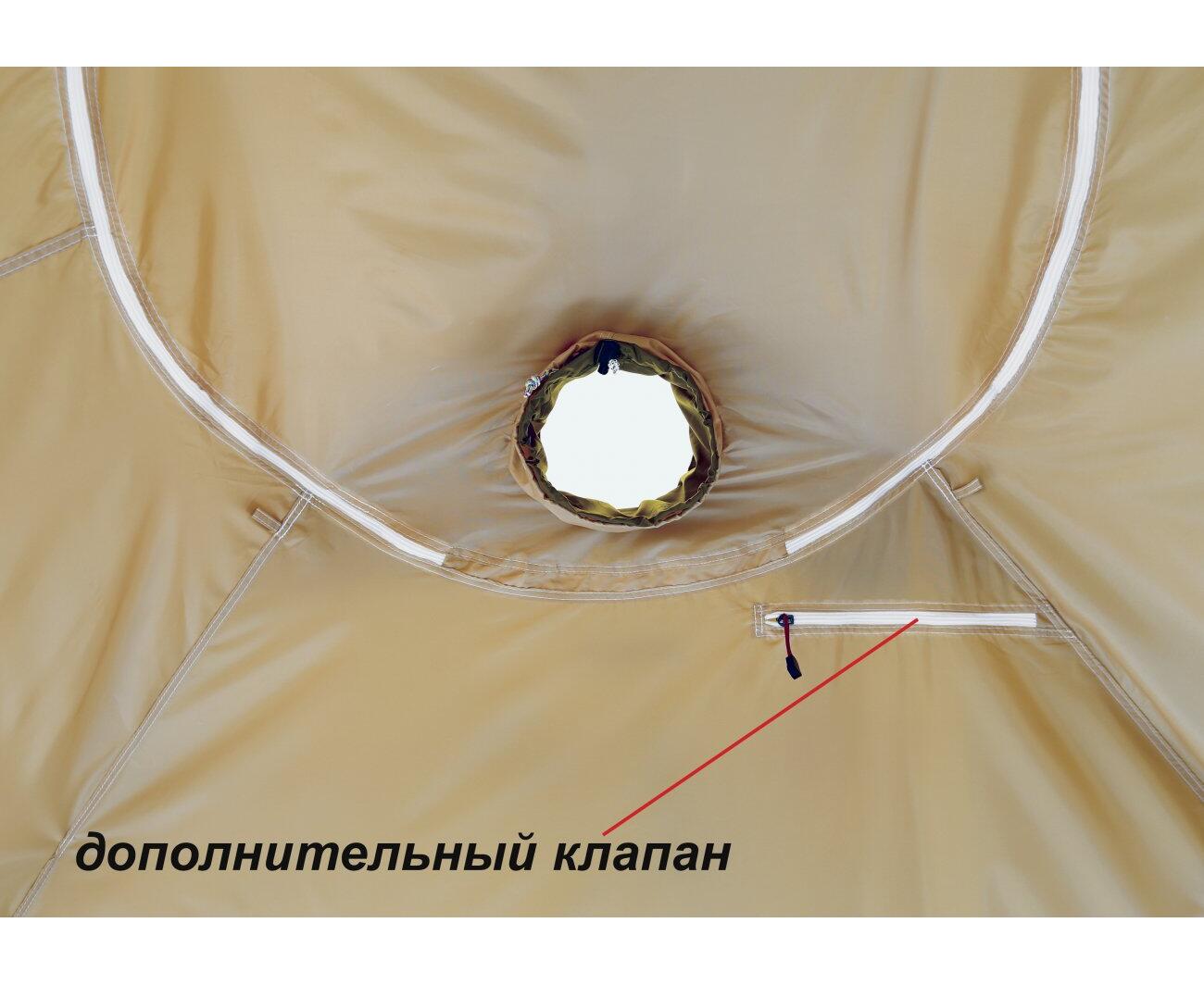

Вытяжной клапан оснащен противомоскитной сеткой, поэтому, для доступа к защитному козырьку вытяжного клапана с внутренней стороны палатки встроен дополнительный клапан, который продублирован как на внутреннем, так и на внешнем тентах. При необходимости, через эти открытые клапана можно закрывать/открывать защитный козырек, не выходя из палатки.

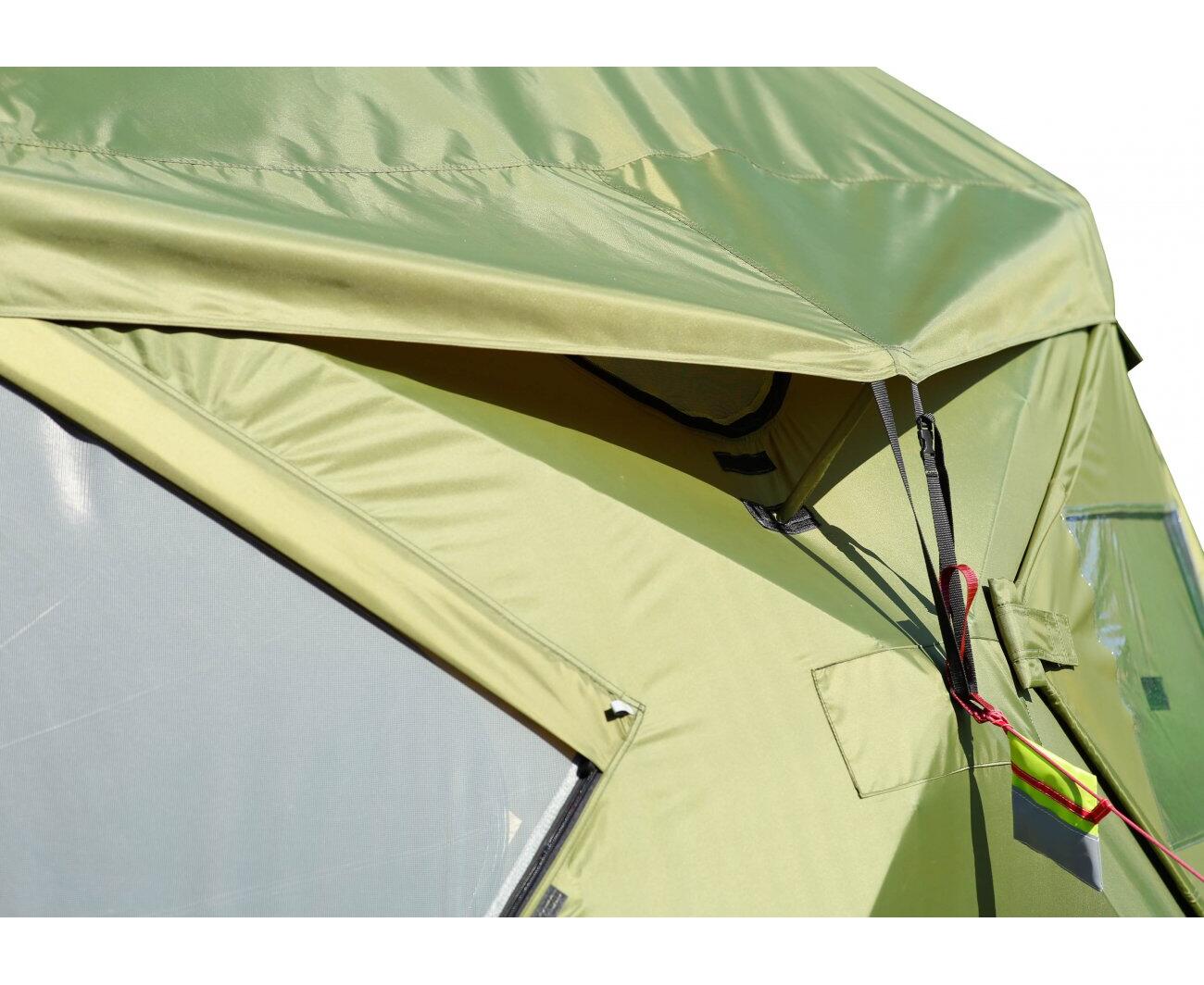

Влагозащитный колпак дублирует вытяжной клапан в макушке палатки, все четыре окошка, а также формирует защитную планку для съемной распашной двери. В дублирующих окна элементах колпака встроены опорные стоечки, с регулировкой их натяжения, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков. При этом сквозь окна поступает уличный свет и доступен внешний обзор. Опорные стоечки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки приобретает дополнительную теплоизоляцию в холодную погоду и меньше нагревается в жаркую погоду.

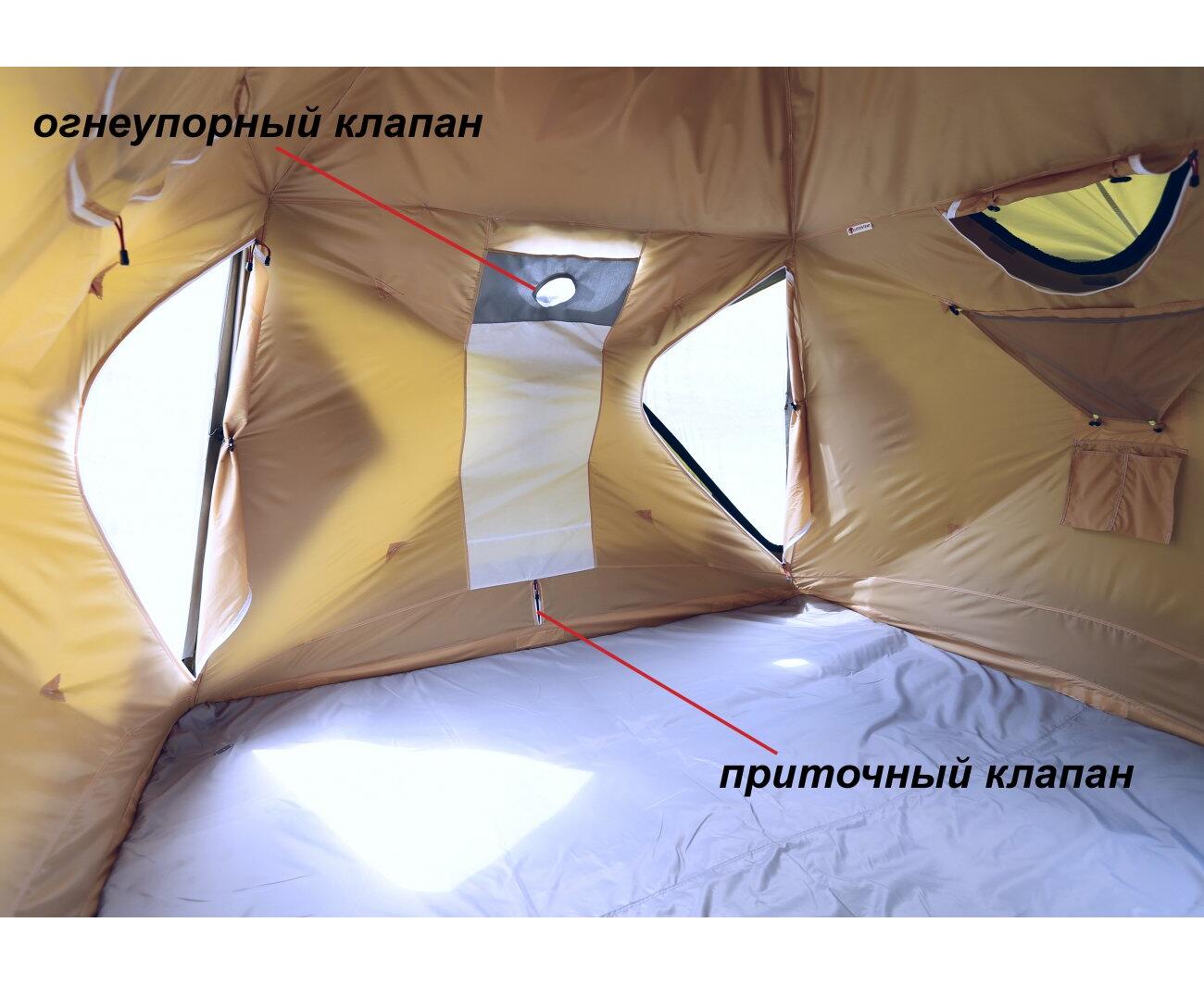

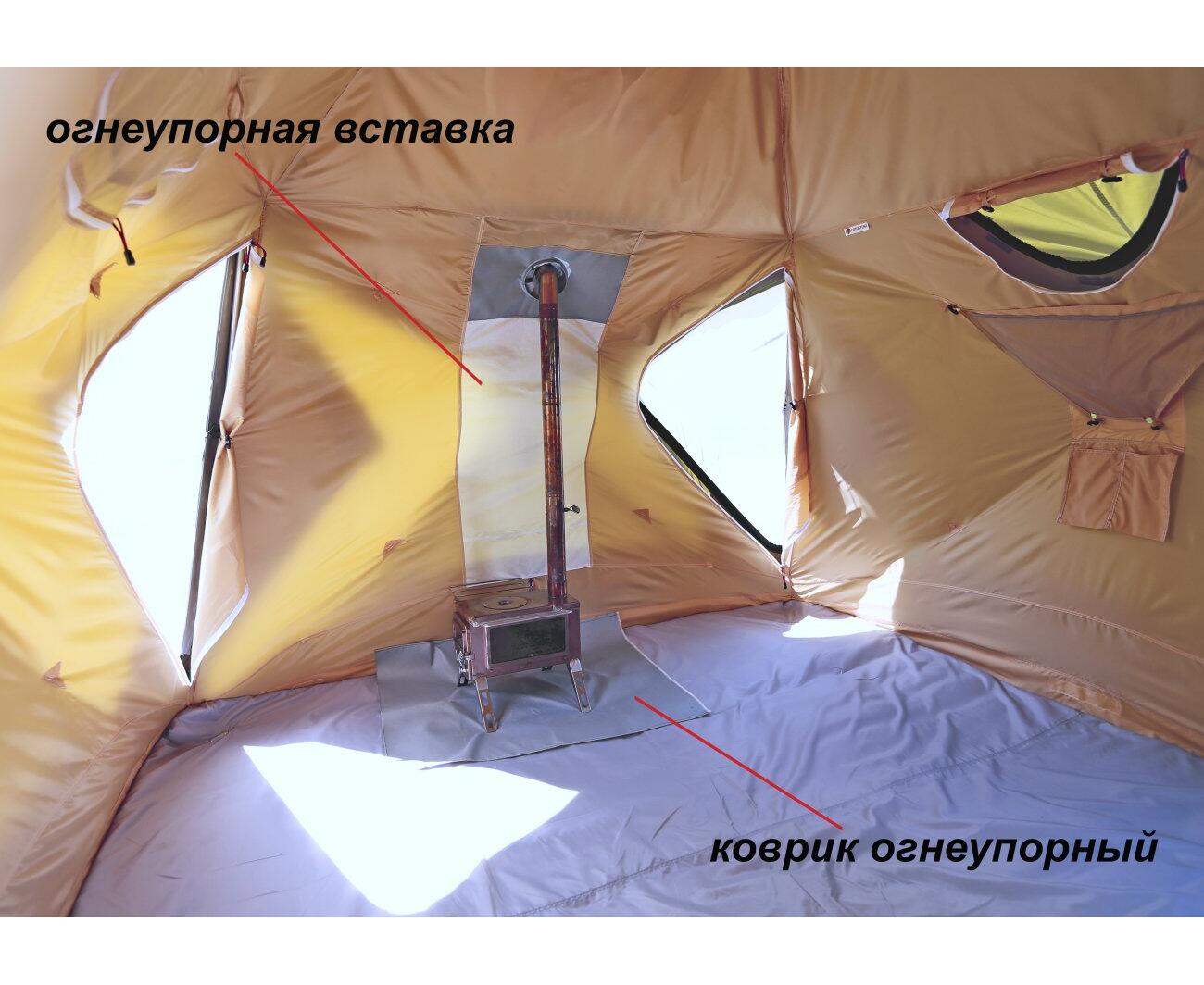

На одной из стенок внутреннего тента встроена огнеупорная вставка с клапаном для безопасной установки отопительной печи, при этом, воздушный зазор между тентами исключает повреждение внешнего тента тепловым нагревом печи. Огнеупорный клапан изготовлен из прочной, эластичной кремнеземной ткани с двухсторонним полиуретановом покрытием (плотность 600 г/м2). Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Огнеупорная вставка на стенке тента выполнена из ткани «ТАФ» и рассчитана на температуру +280 °С. При интенсивной эксплуатации отопительной печи, а также, эксплуатации печи в режиме максимальной мощности, в зоне разделки (место фиксации трубы в огнеупорном клапане) рекомендуется установить дополнительный теплоизолятор.Окошко в палатке, предназначенное для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу. При эксплуатации палатки с теплообменником, вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы. При эксплуатации палатки с дровяной печью, вытяжная труба выводится через полностью открытый клапан на колпаке, при этом, в сам проем этого клапана устанавливается специальный огнеупорный фартук, обеспечивающий защиту зоны вывода трубы от осадков. Клапан на колпаке подворачивается и крепится клевантами с небольшим навесом сверху на огнеупорный фартук, что предотвращает затекание воды под фартук во время дождя.

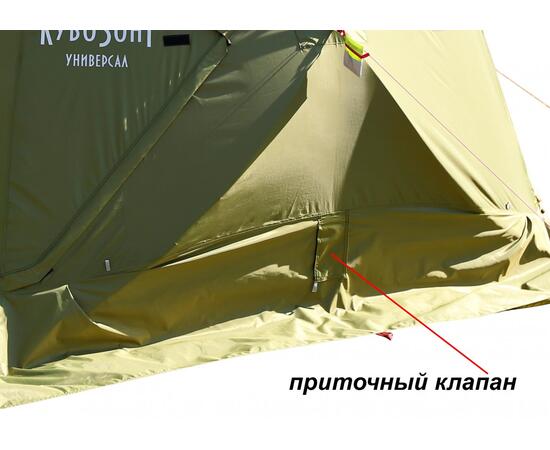

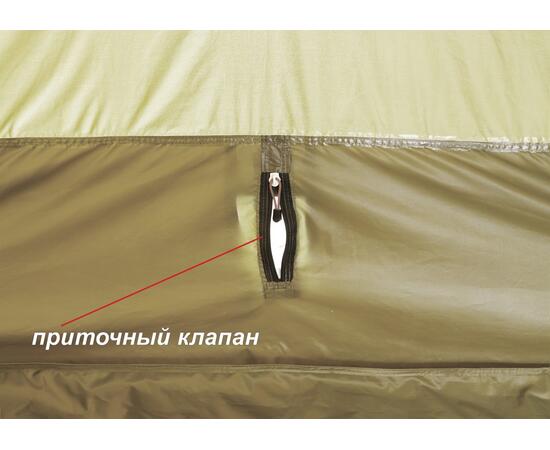

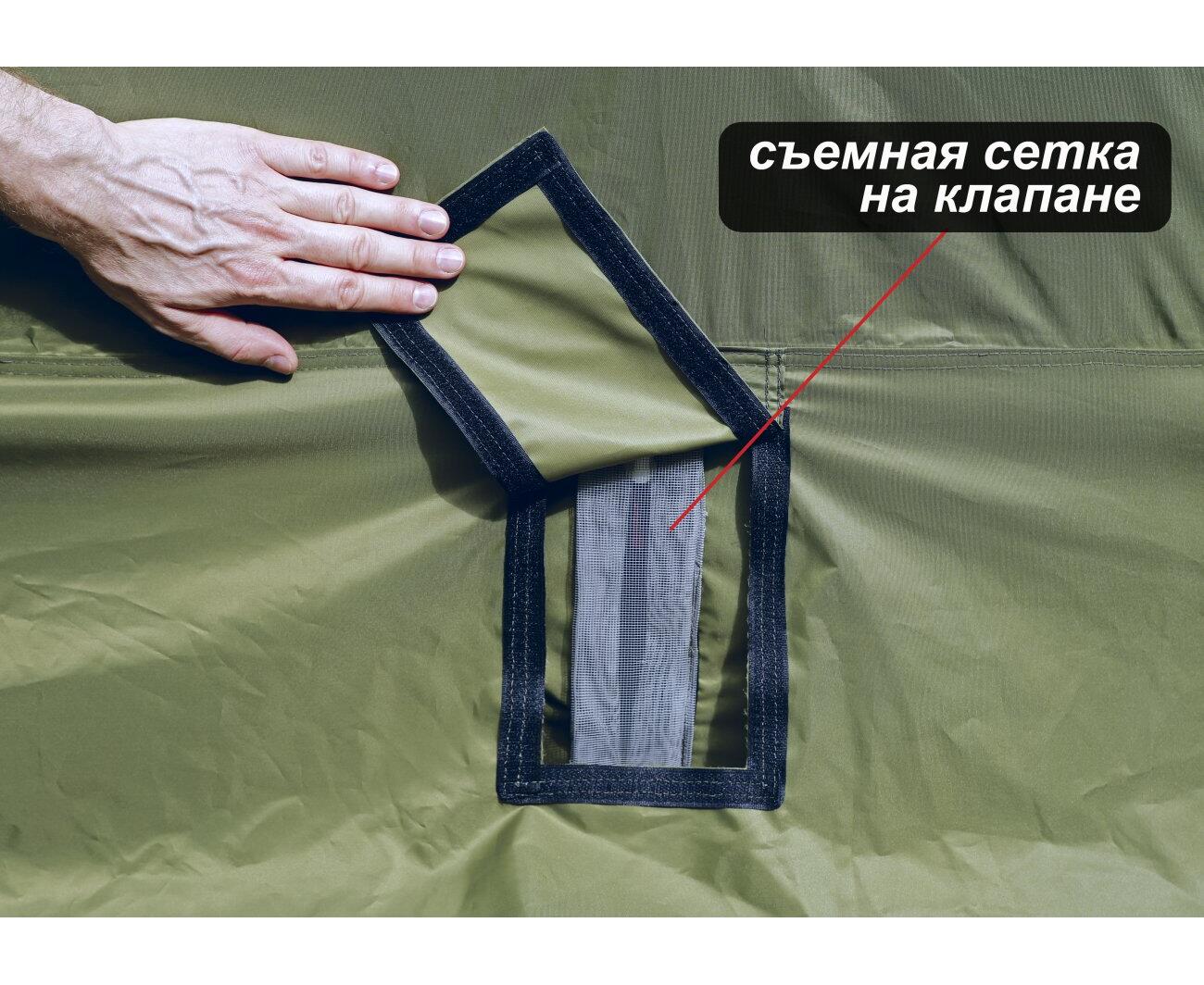

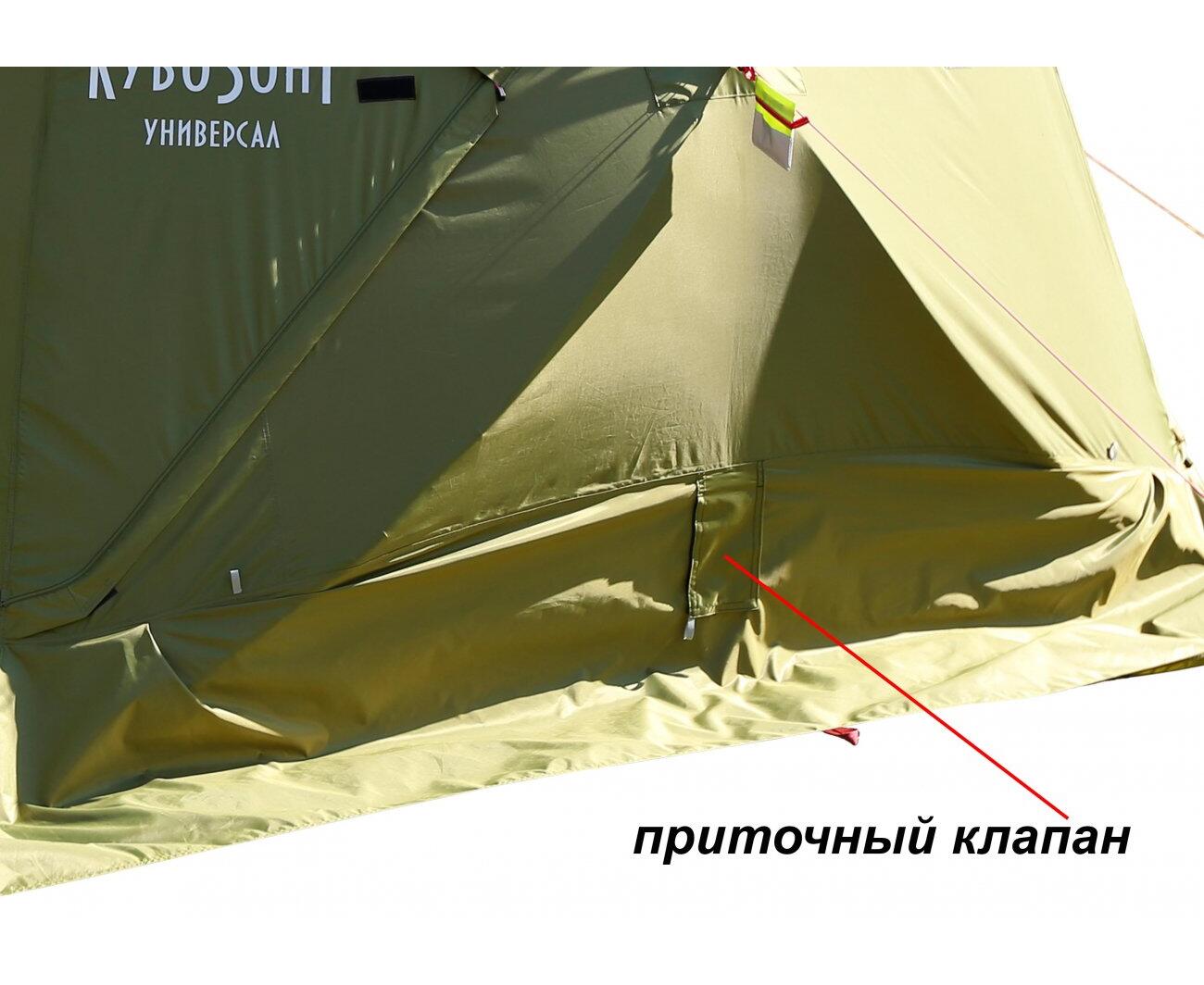

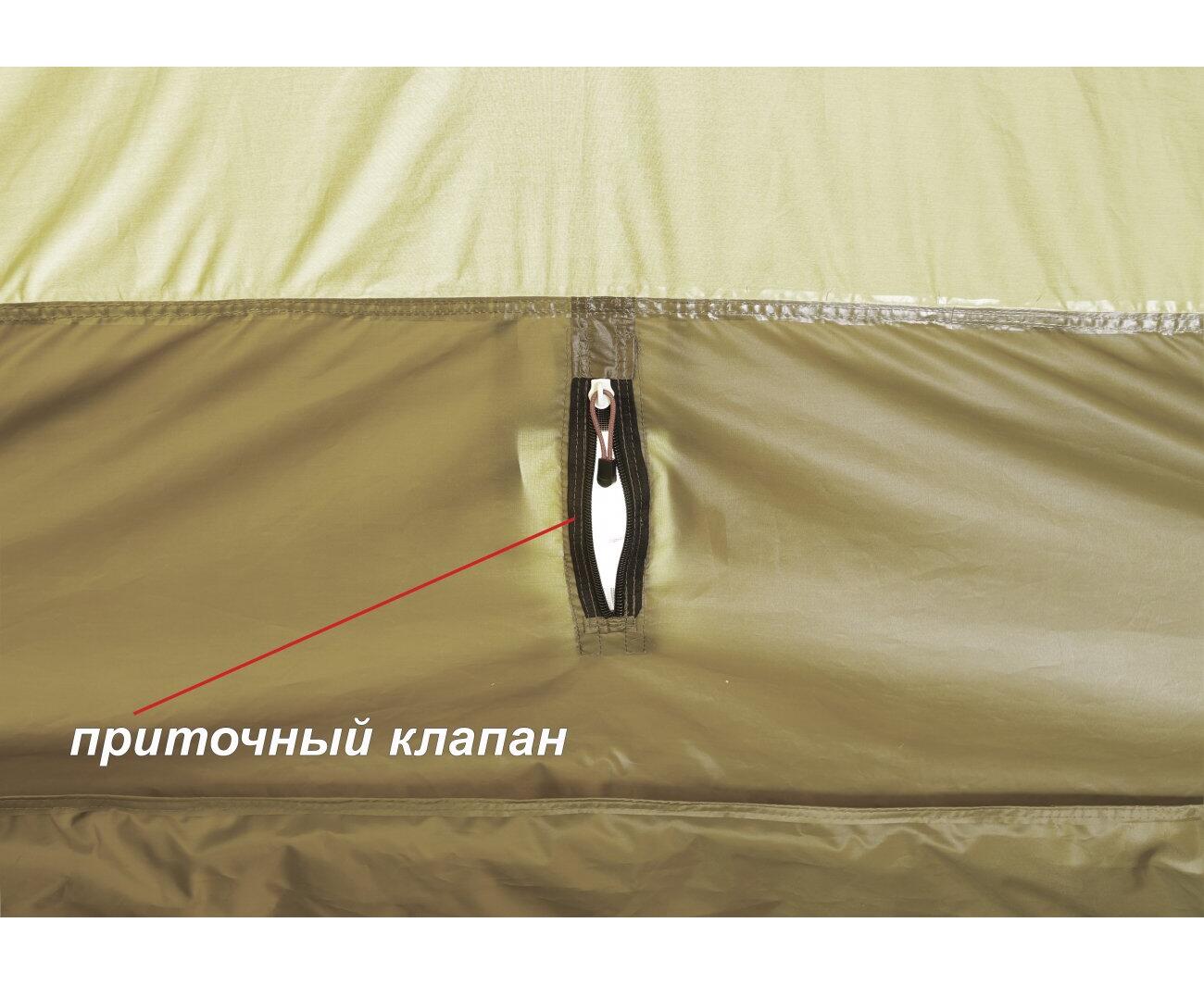

На двух противоположных стенках, в нижней части, расположены регулируемые приточные клапаны для поступления воздуха. С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которой, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления, или прочих коммуникаций.

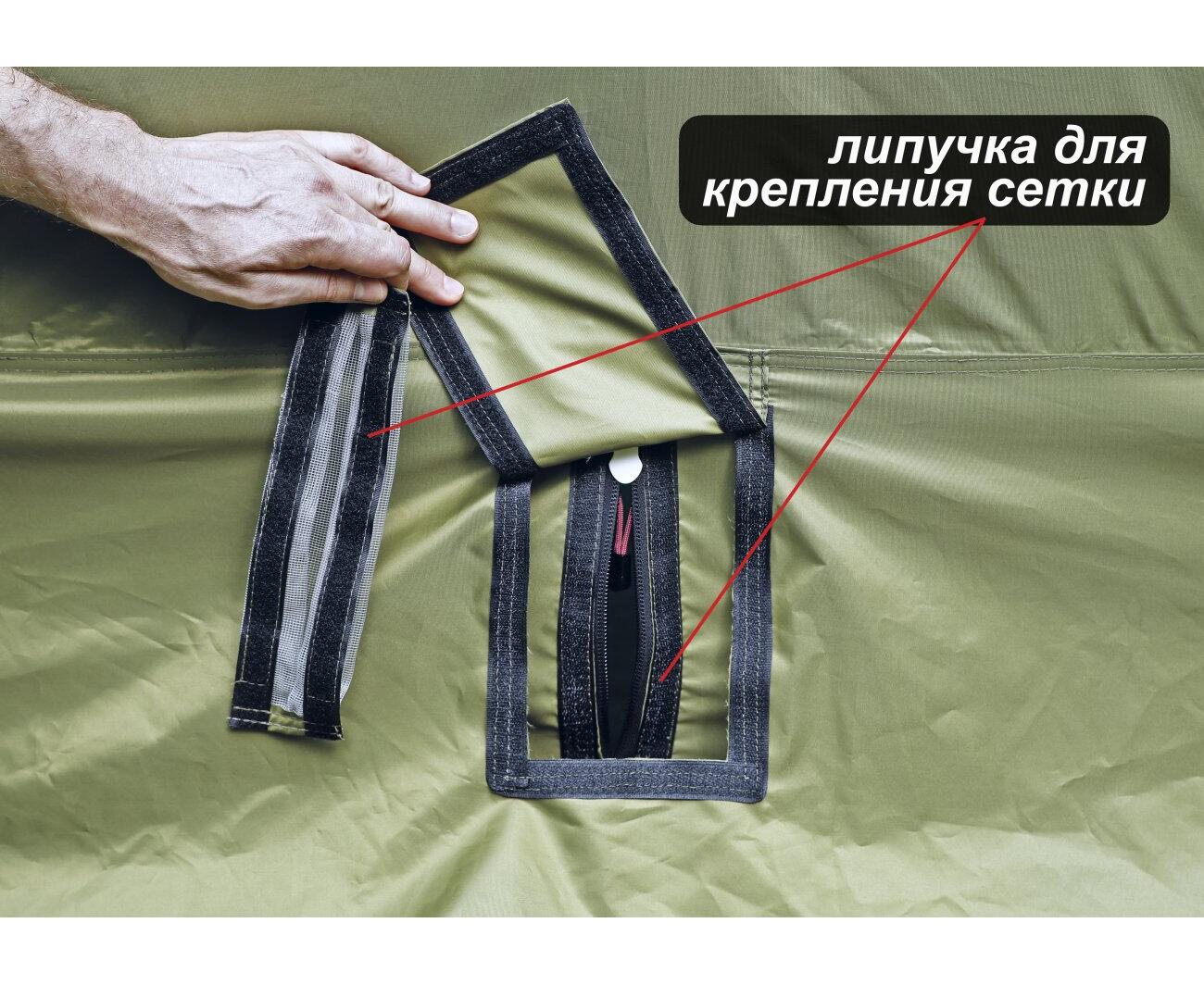

С внешней стороны, под юбкой, приточный клапаны защищены москитными сетками, которые фиксируются на липучке. При необходимости, например, если требуется разместить в клапане приточную трубу, москитная сетка снимается с клапана.

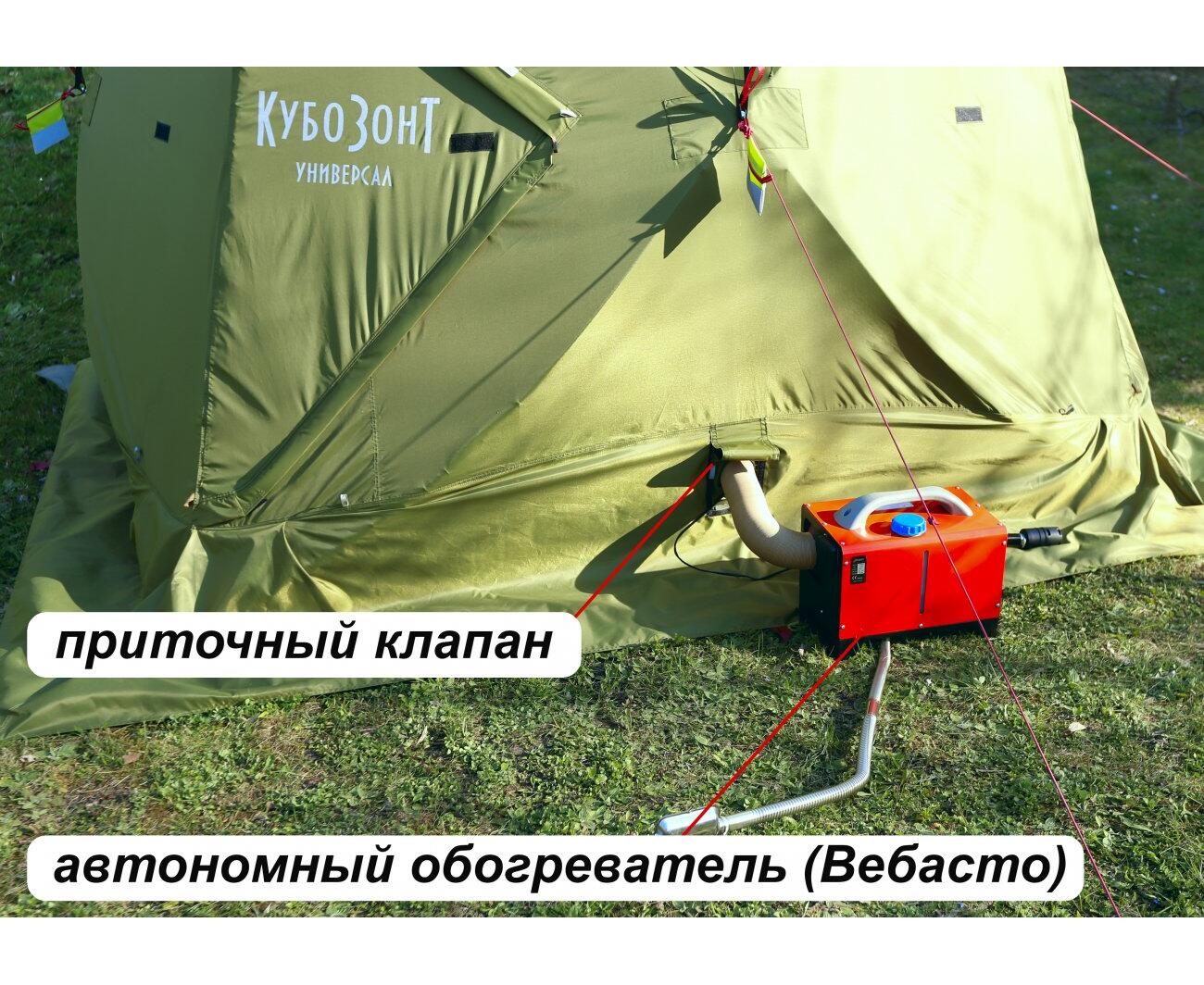

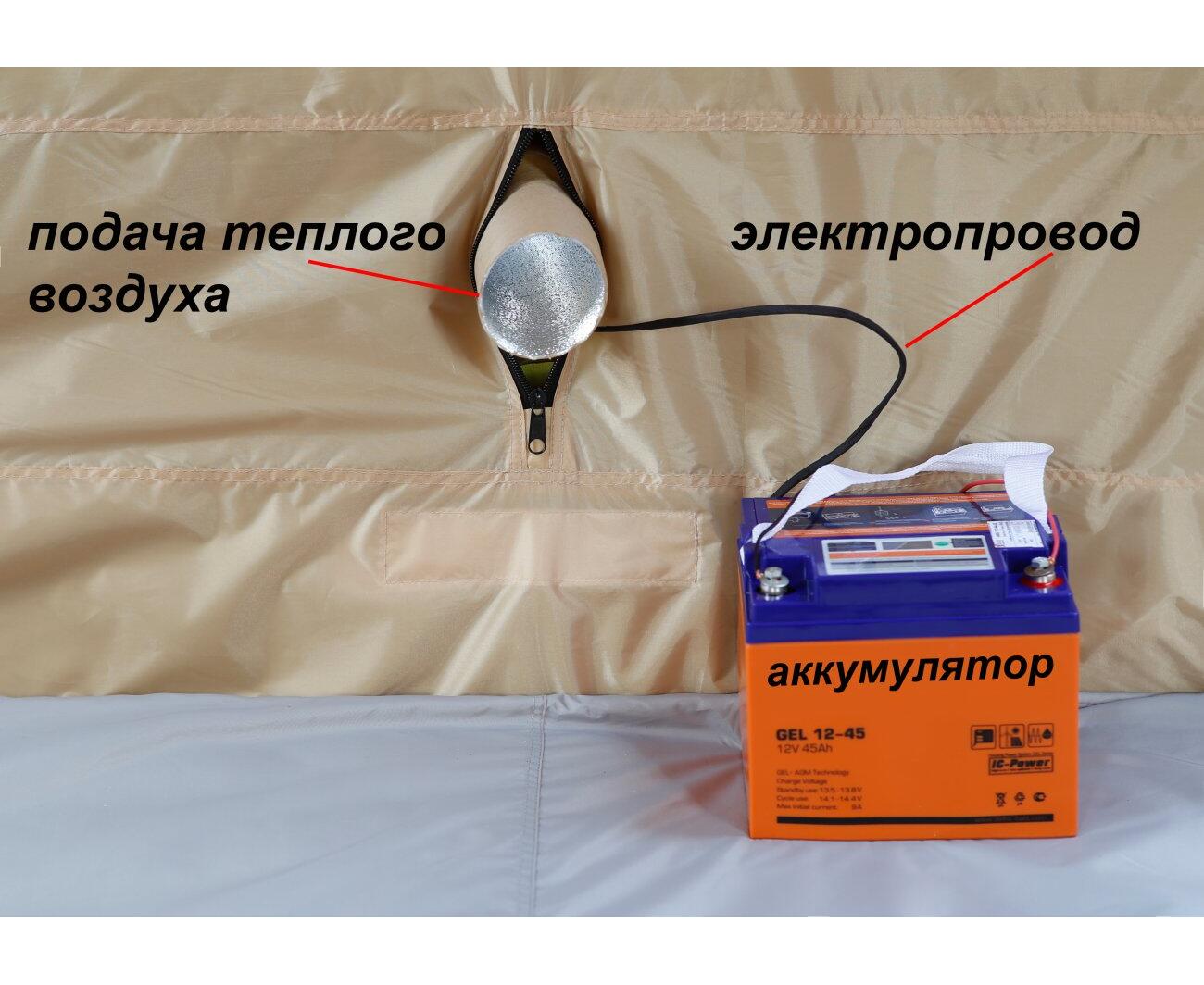

Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя, согласно правил и требований по безопасности обогревателя, производится с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке.

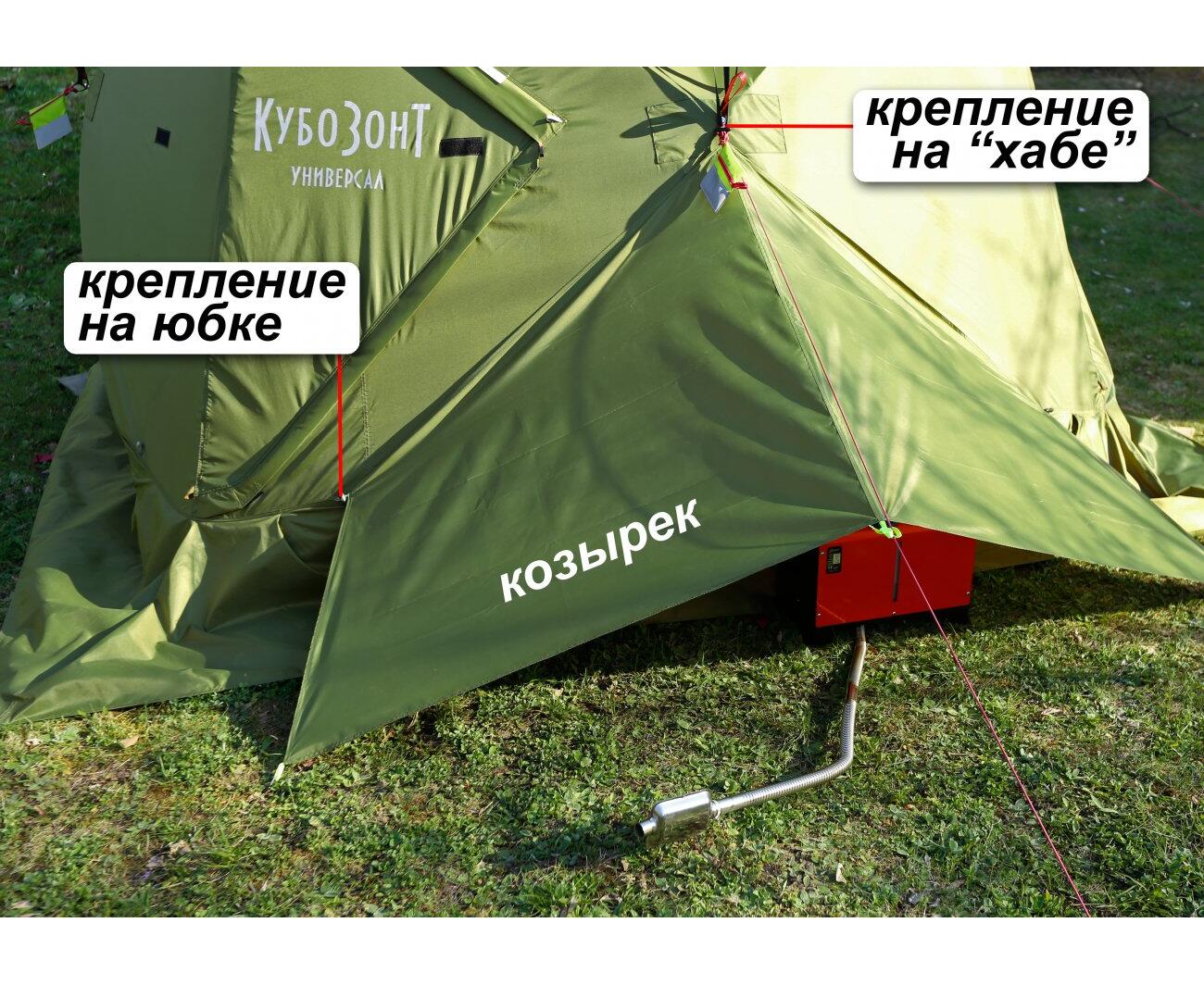

Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька. Козырек крепится к палатке за стропельную петлю на «хабе» и к петлям над внешней юбкой. Натяжка козырька производится шнуром-растяжкой, установленным на стенке палатки и фиксацией колышками к грунту

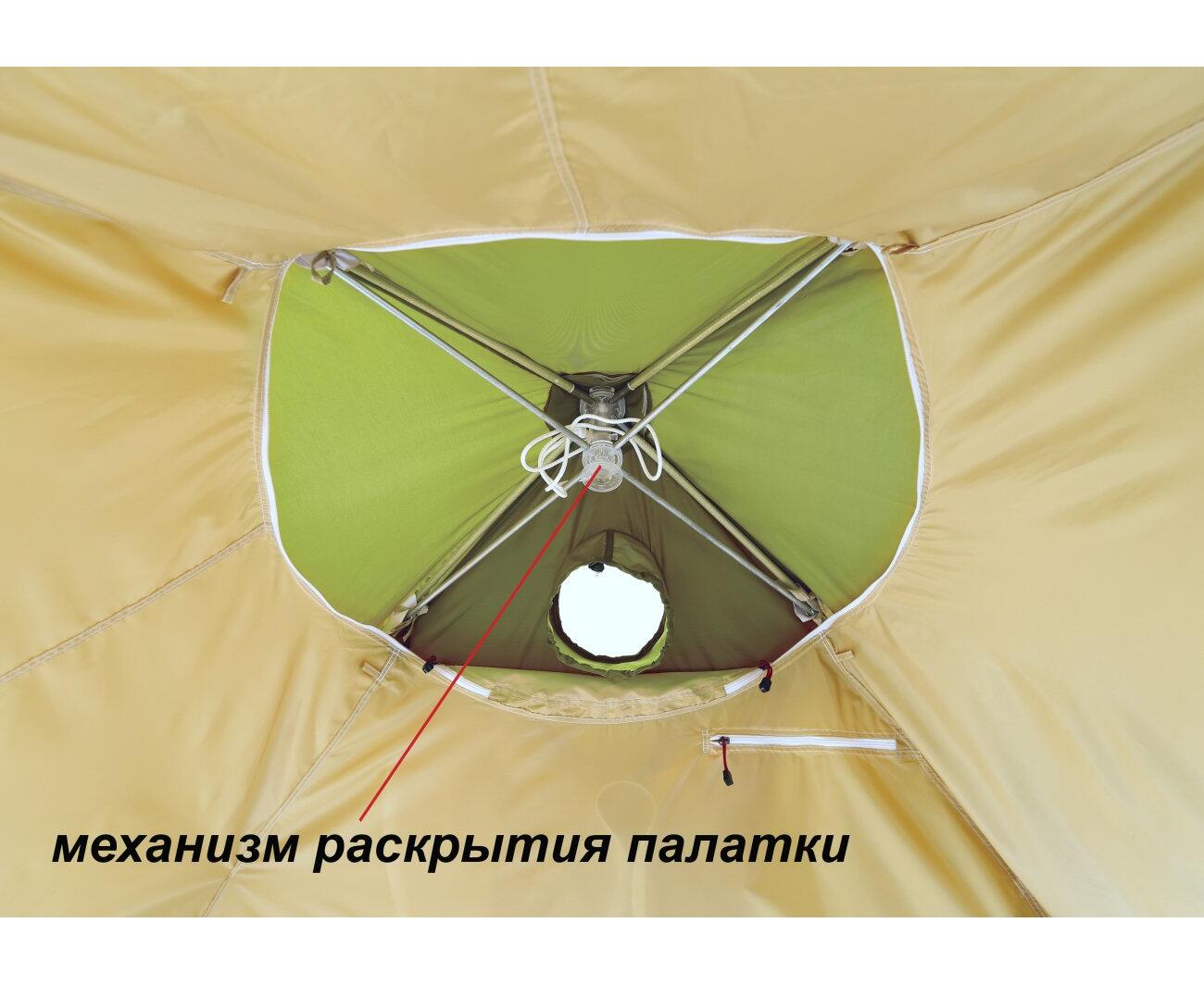

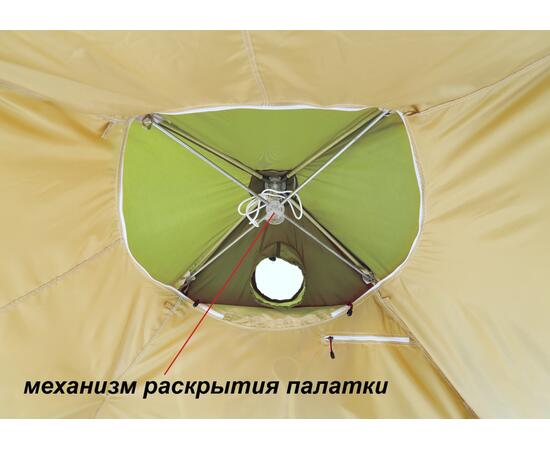

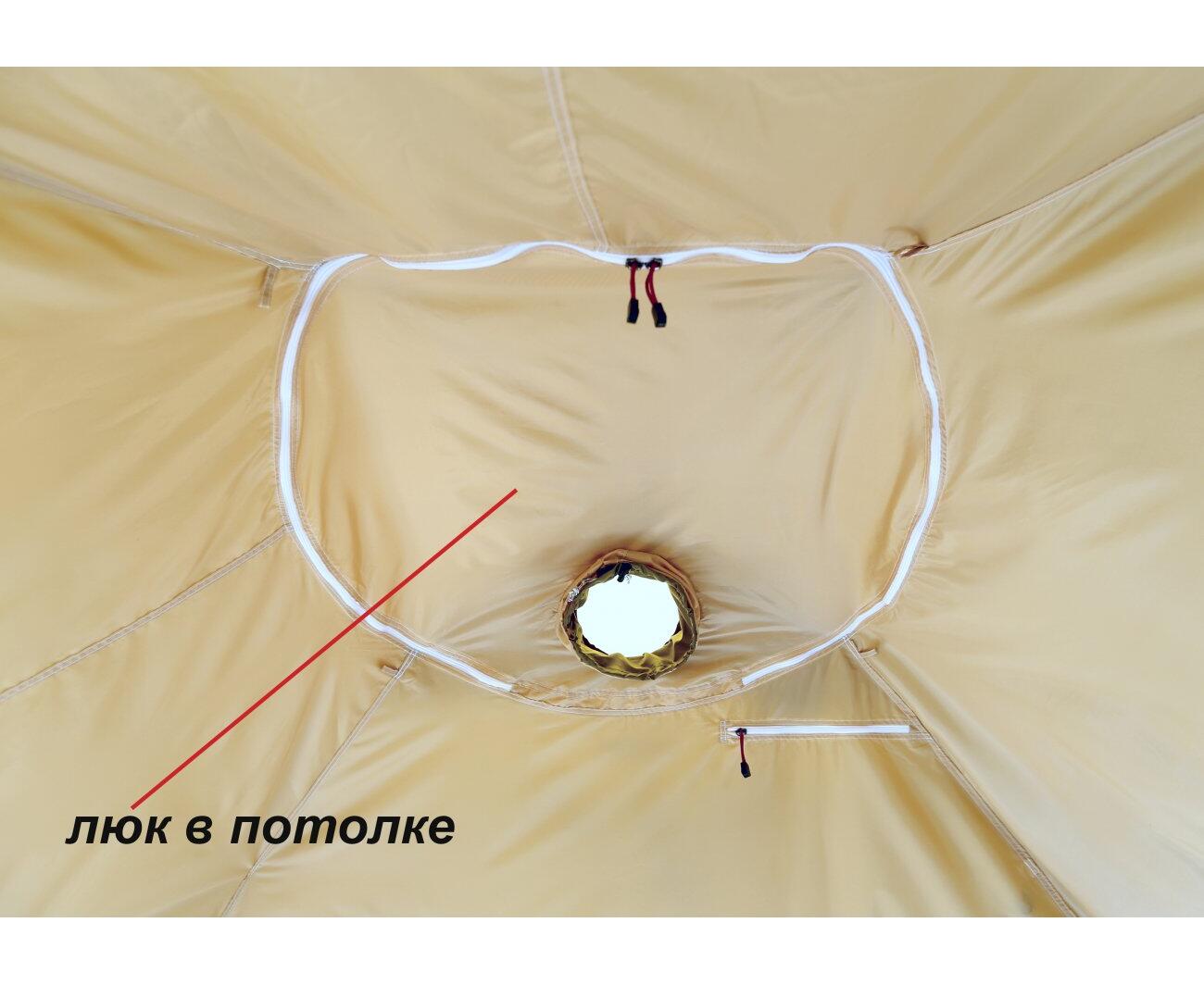

В потолке тента встроен люк для доступа к механизму раскрытия палатки. Люк открывается двумя встречными молниями. На трех стенках расположены кармашки для мелких предметов и съемные органайзеры для крупных предметов (в базовой комплектации установлен только один органайзер).

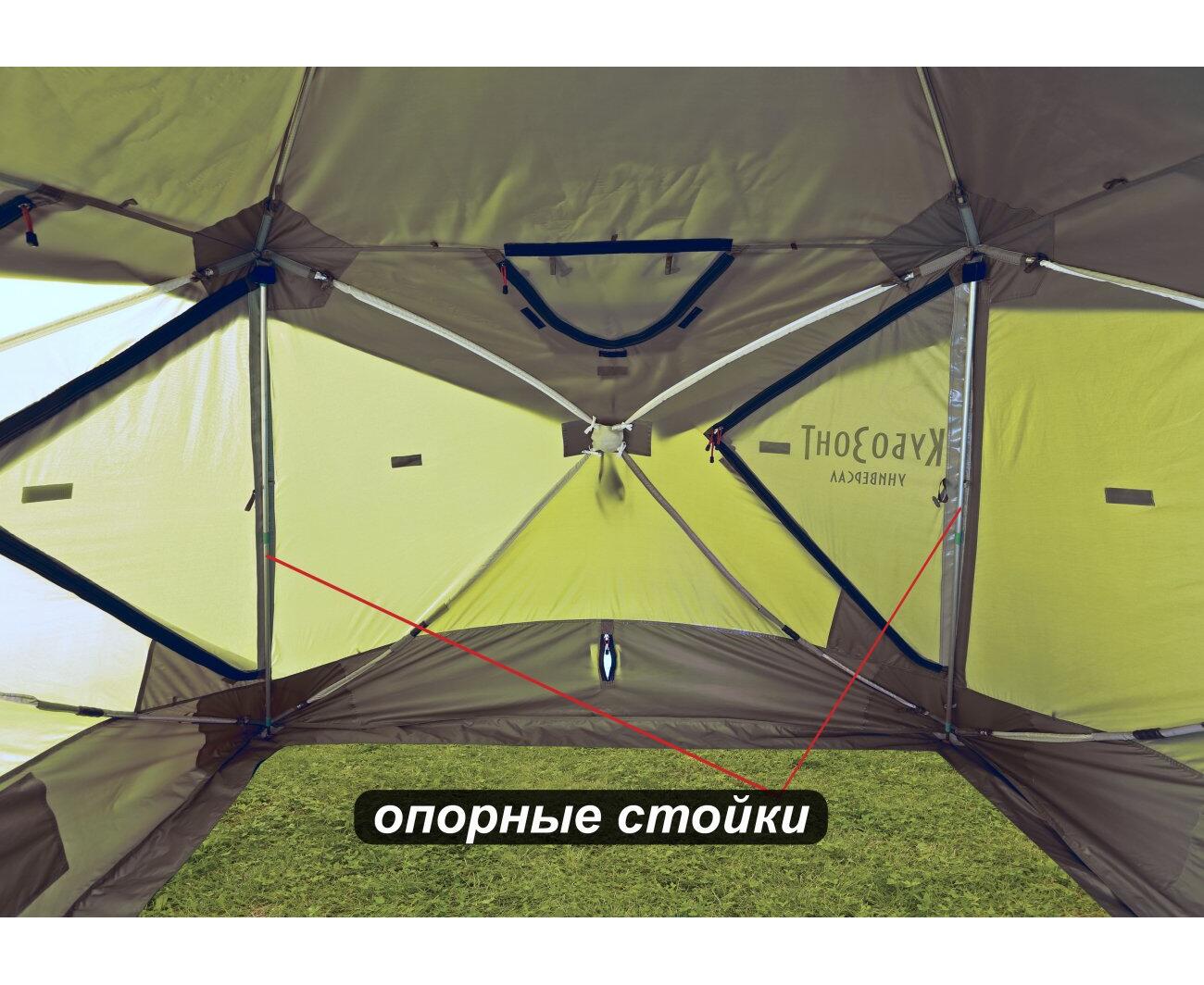

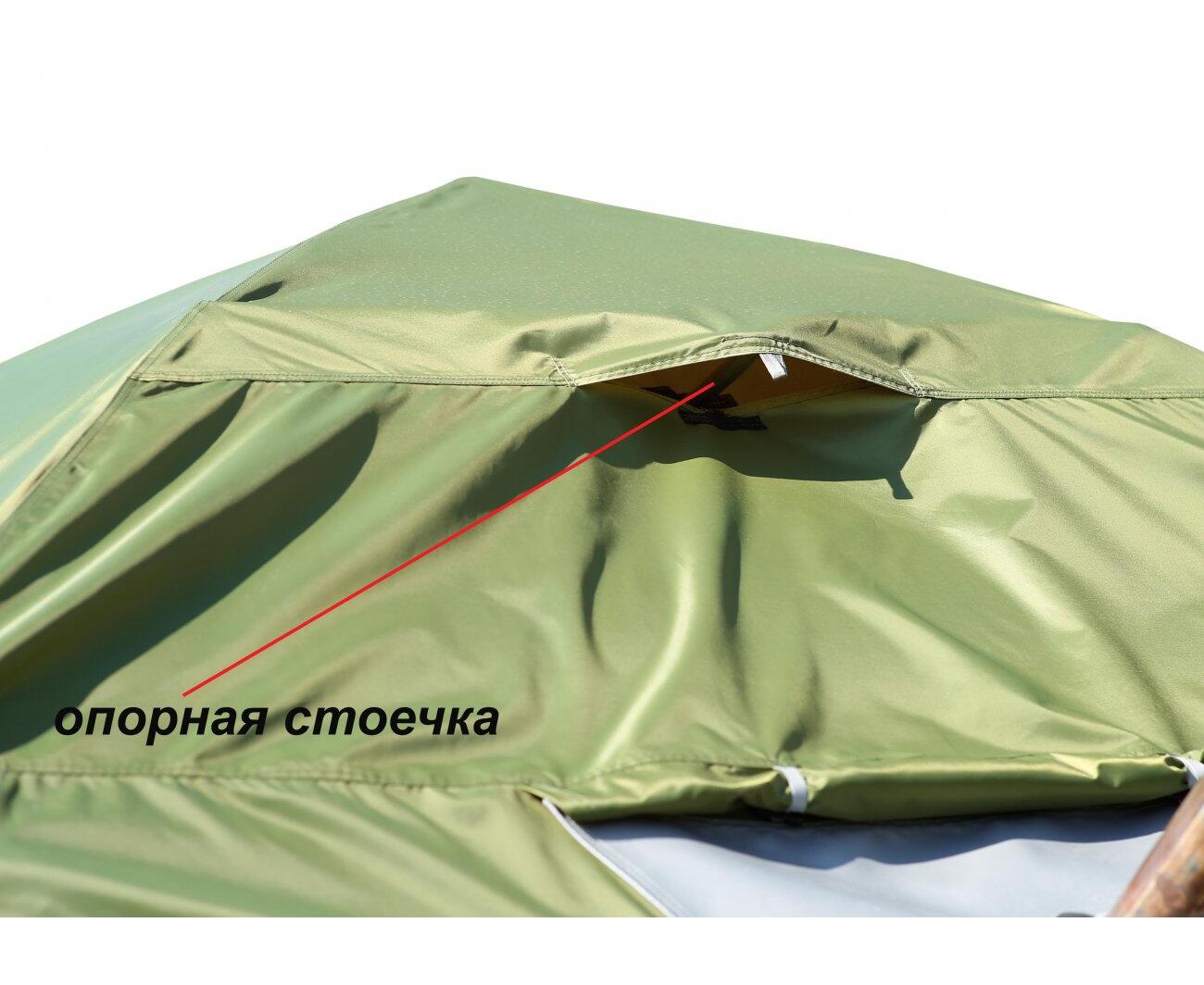

Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия необходимо установить по всем четырем углам палатки опорные стойки, которые входят в базовую комплектацию, закрепить все внешние крепления к грунту (четыре усиленные петли по углам под внешней юбкой), а также закрепить шнуры-растяжки по всем четырем стенкам.

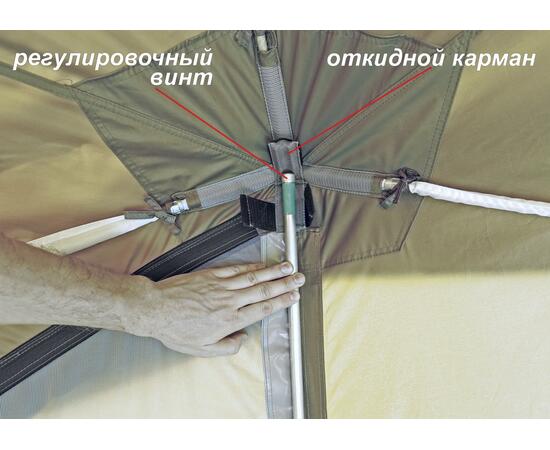

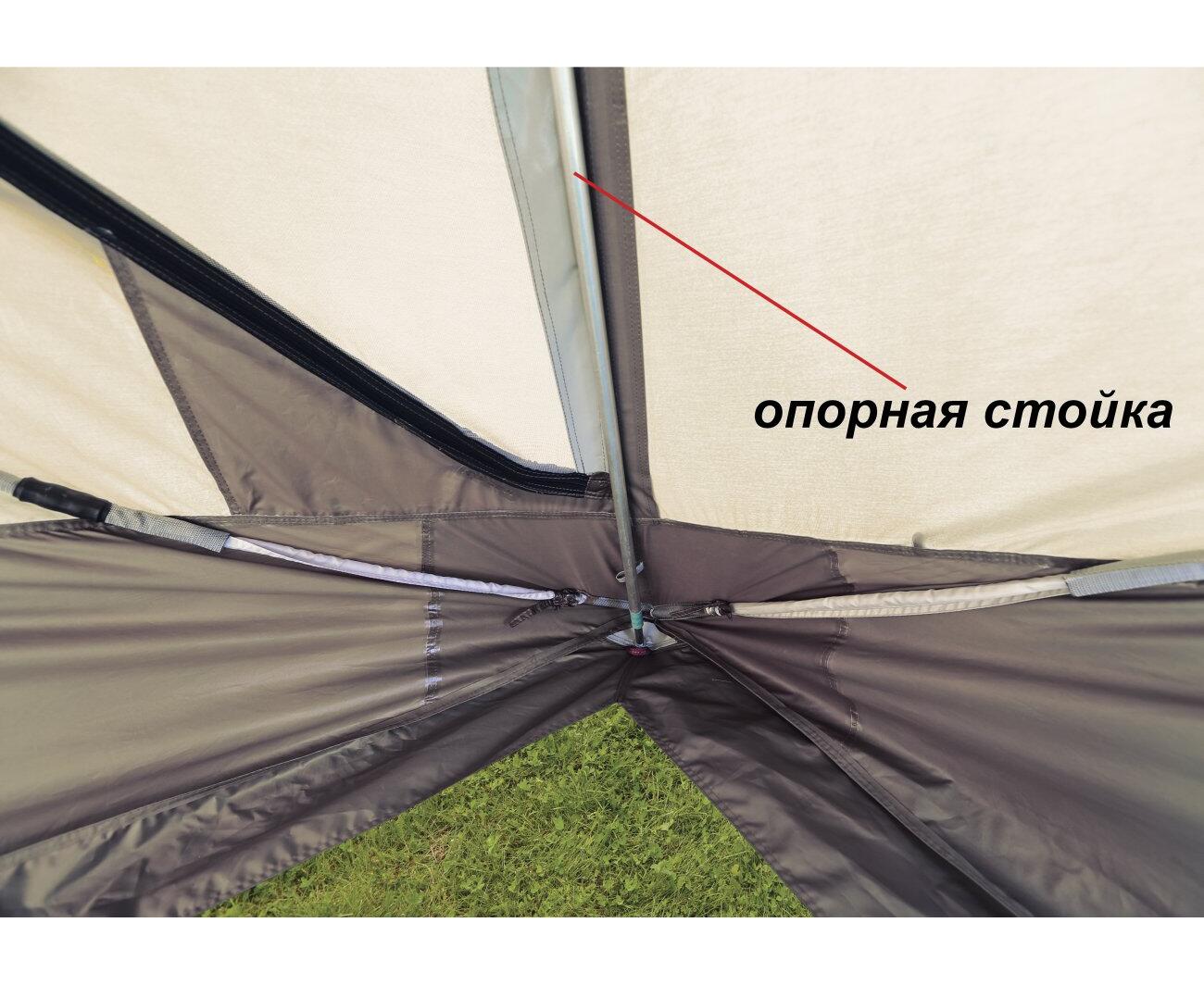

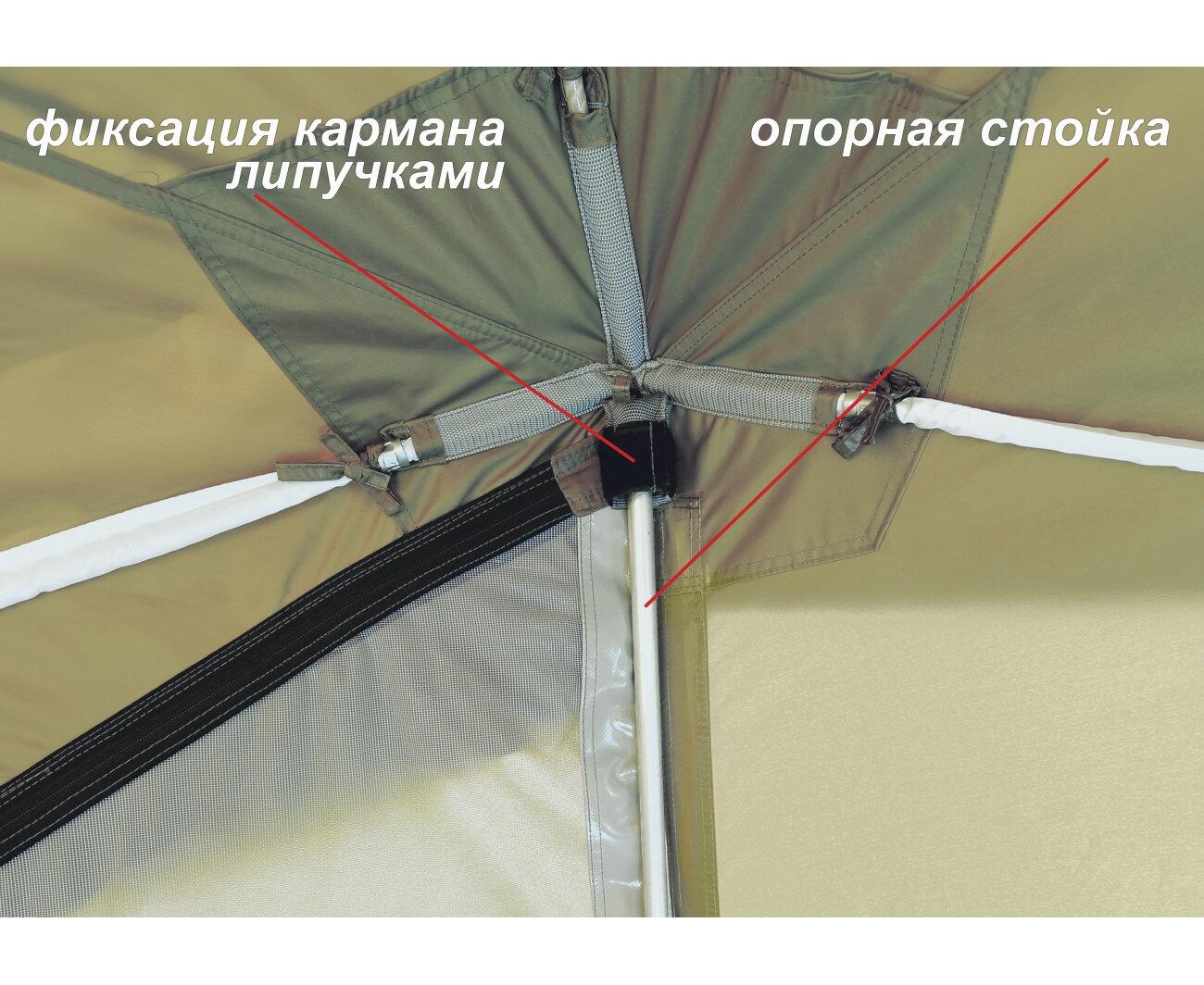

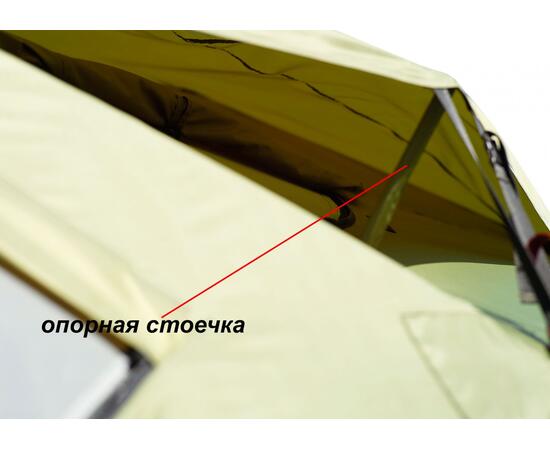

✔Опорная стойка устанавливается изнутри в предварительно раскрытой палатке. Для установки стойки ее необходимо вставить одним ее концом в специальный рукав из ПВХ в нижнем углу и закрепить противоположный конец стойки в верхнем углу откидным карманом из стропы.

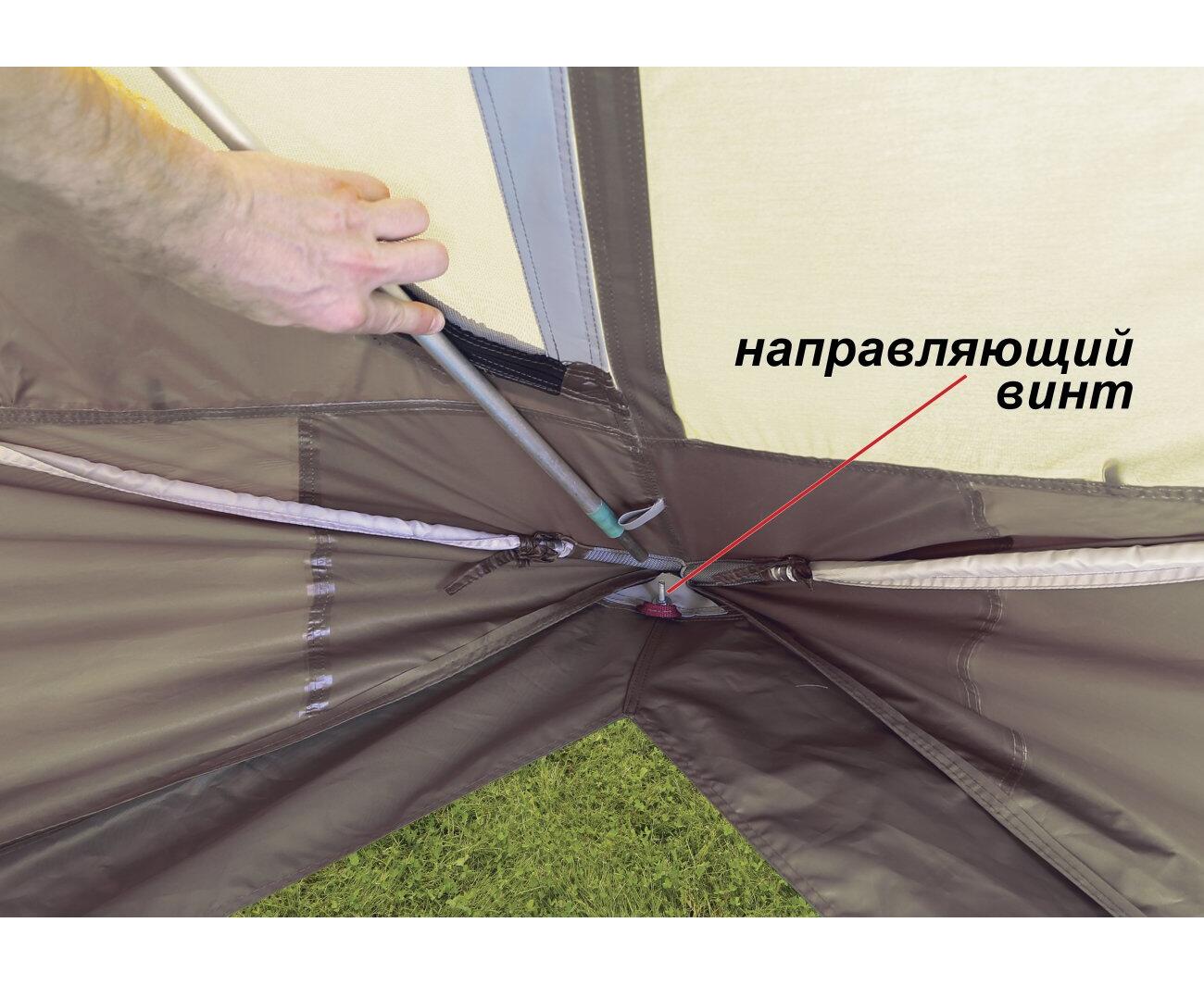

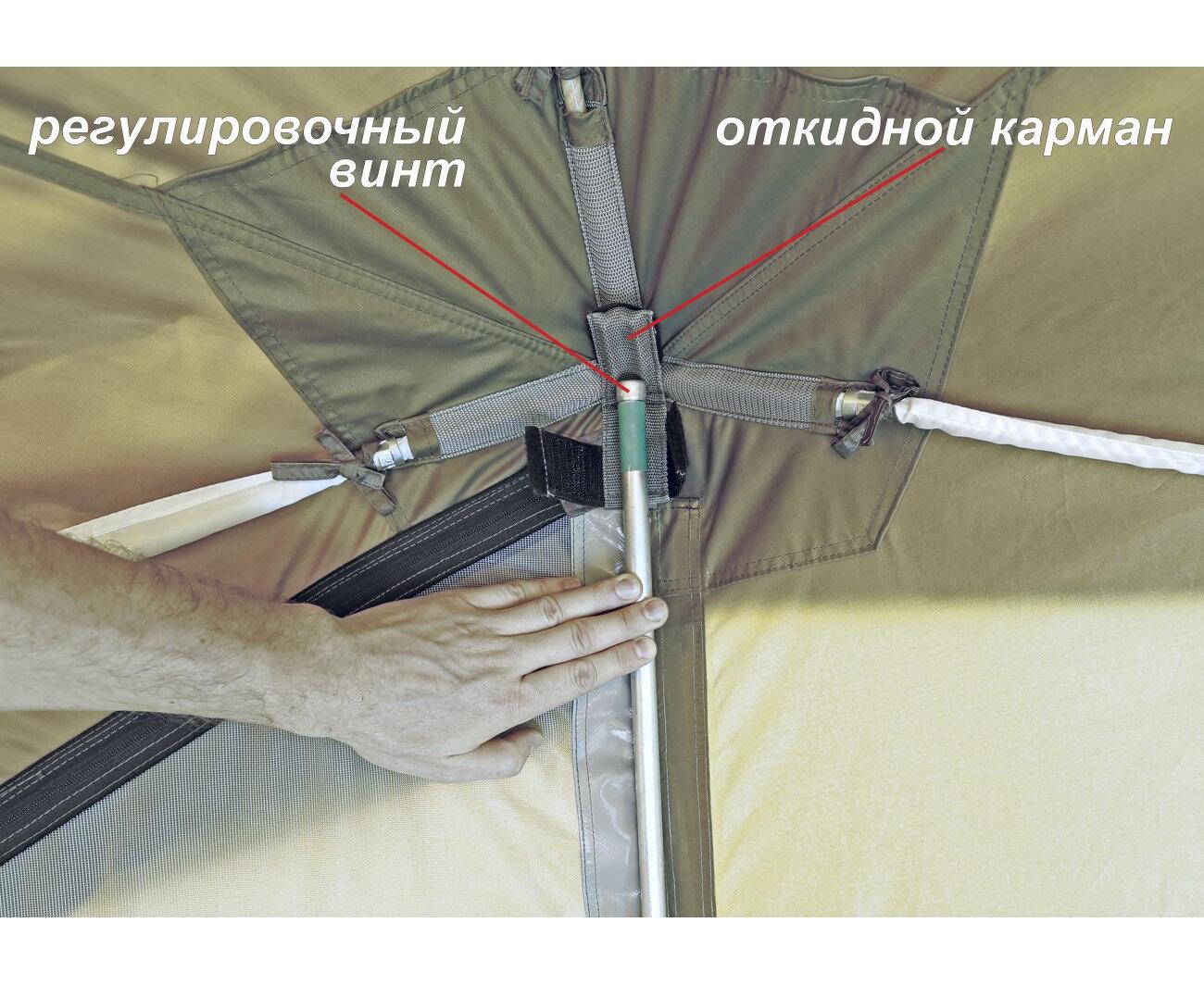

✔При установке опорных стоек, рекомендуется отрегулировать их длину регулировочным винтом, расположенным в верхнем конце стойки. Оптимальная длина опорных стоек зависит от рельефа грунта, на котором установлена палатка. Правильная регулировка длины стоек обеспечит укрытию максимальную устойчивость. На установку всех четырех стоек требуется не более двух минут (смотрите процесс установки в видео-ролике – «Раскрытие палатки»).

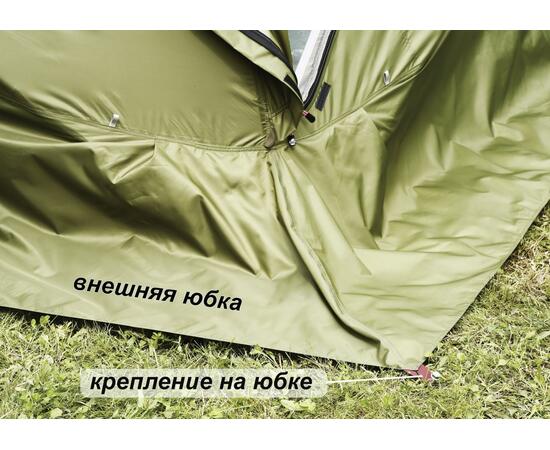

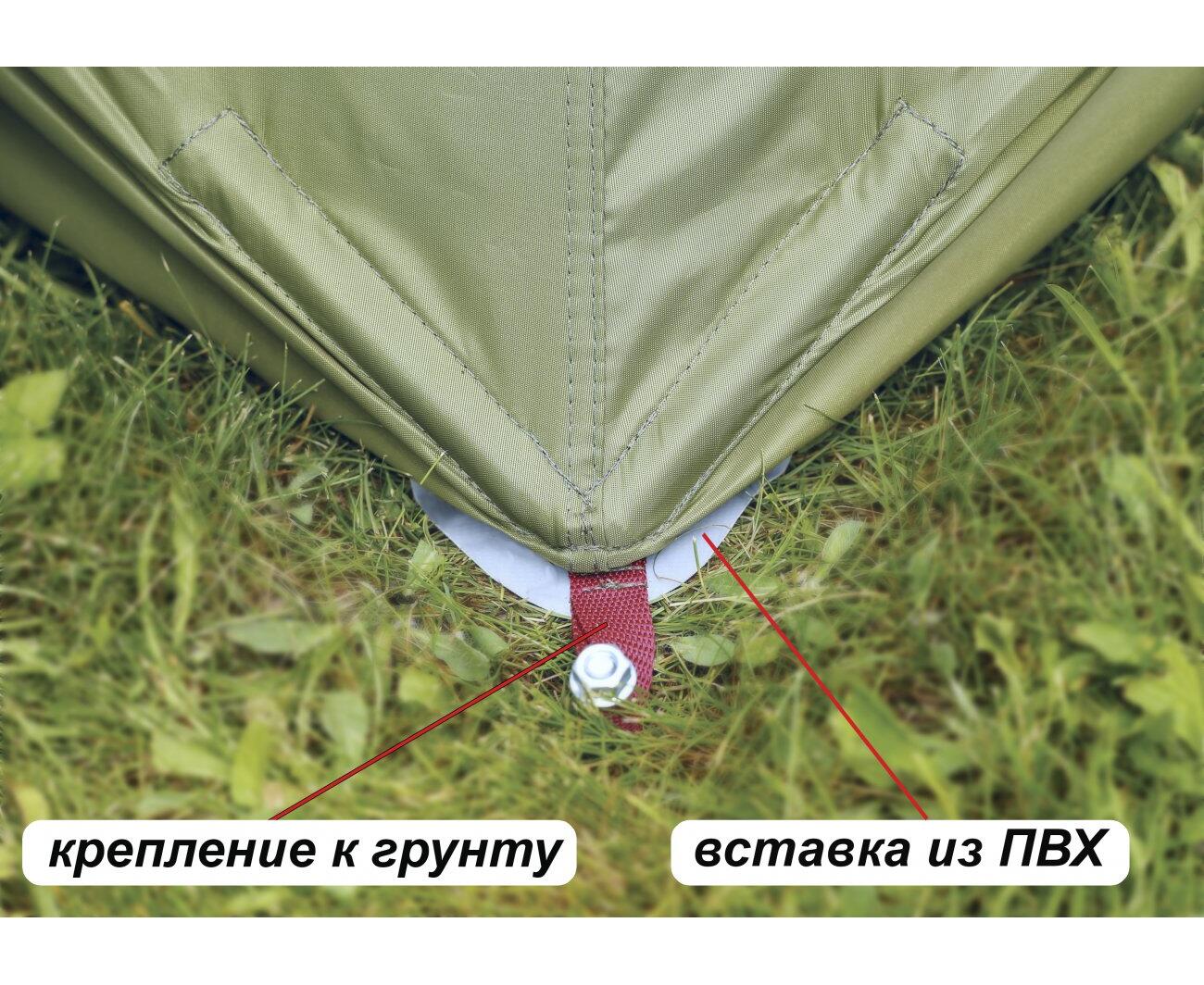

К грунту палатка крепится колышками за силовые петли, расположенные по углам под внешней юбкой в местах сочленения дуг. Петли усилены ПВХ вставками, для защиты от протирания в местах опоры каркаса на грунте. Внешняя юбка оснащена восемью креплениями для надежной ее фиксации по мере необходимости.

Крепление палатки с натяжкой по всем четырем углам необходимо производить именно под юбкой, что обеспечивает жесткую фиксацию каркаса на грунте и лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

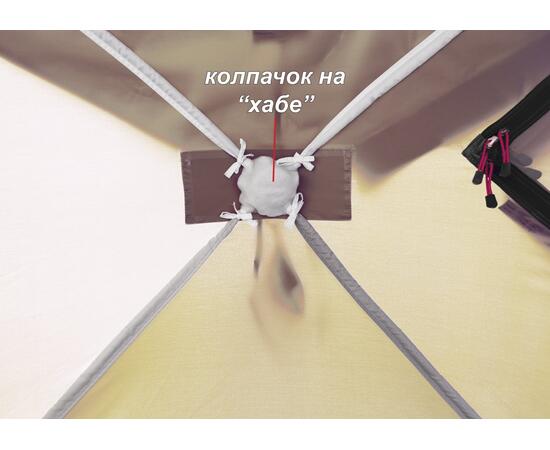

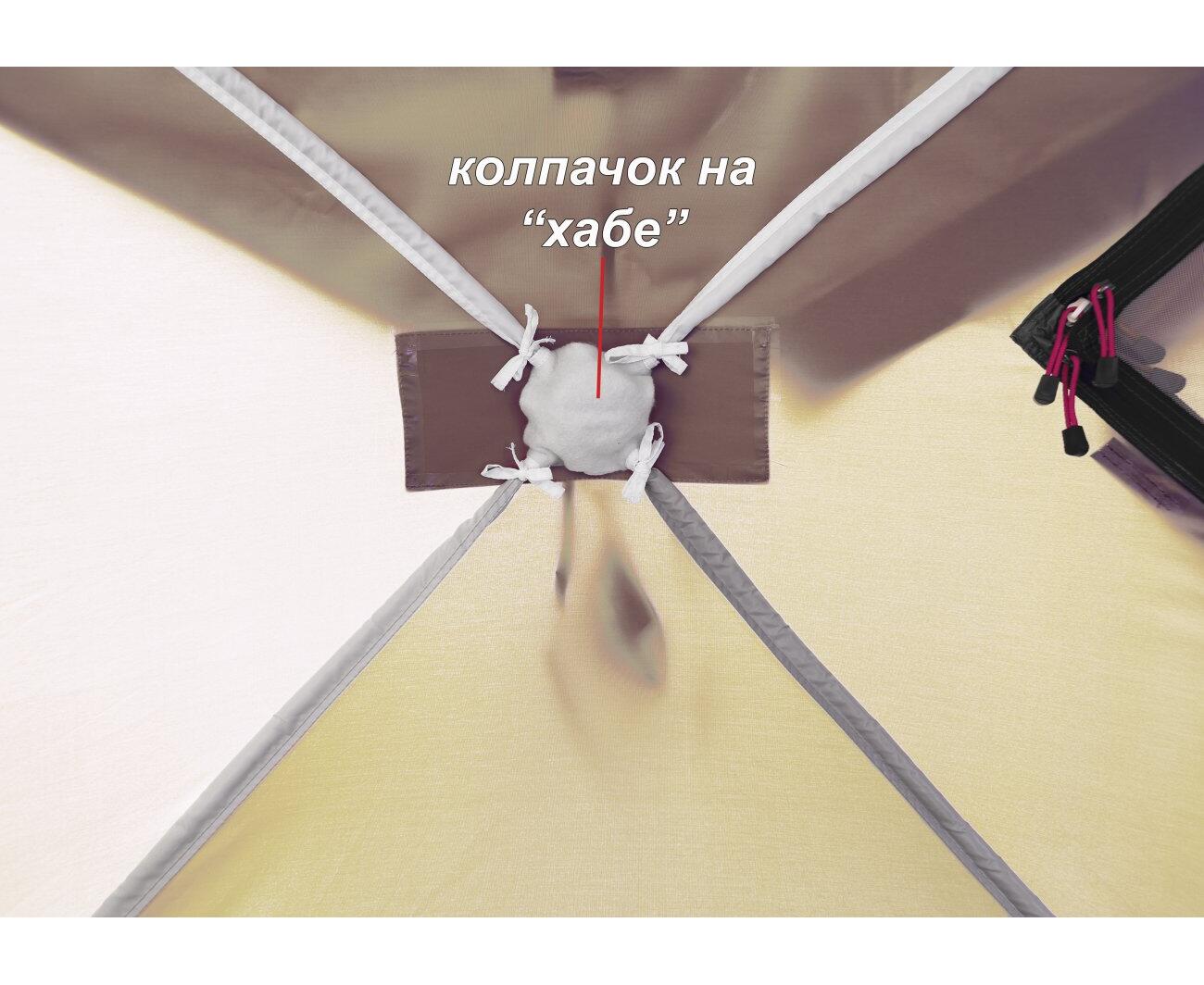

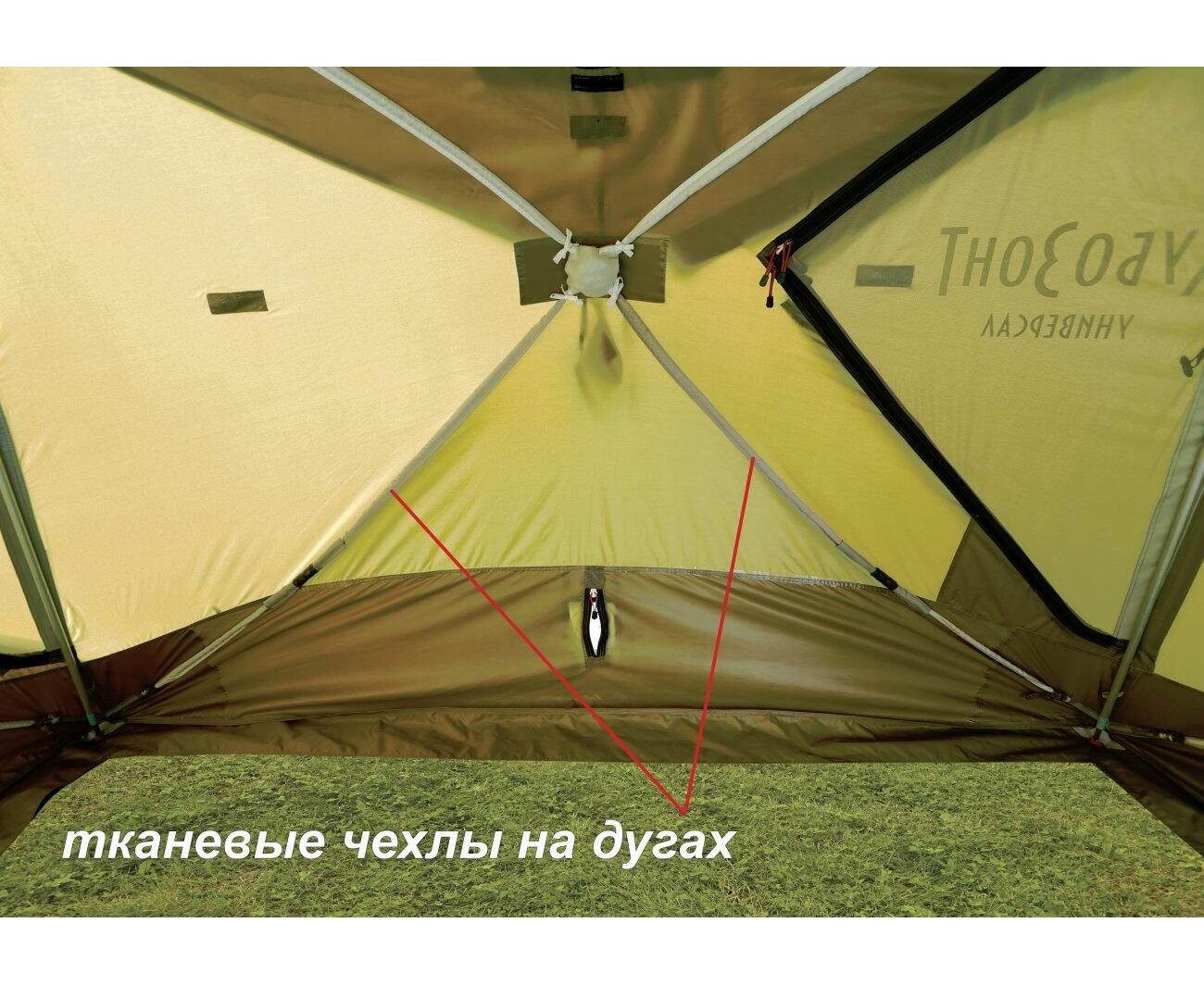

Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Дуги боковых стенок каркаса защищены тканевыми чехлами.

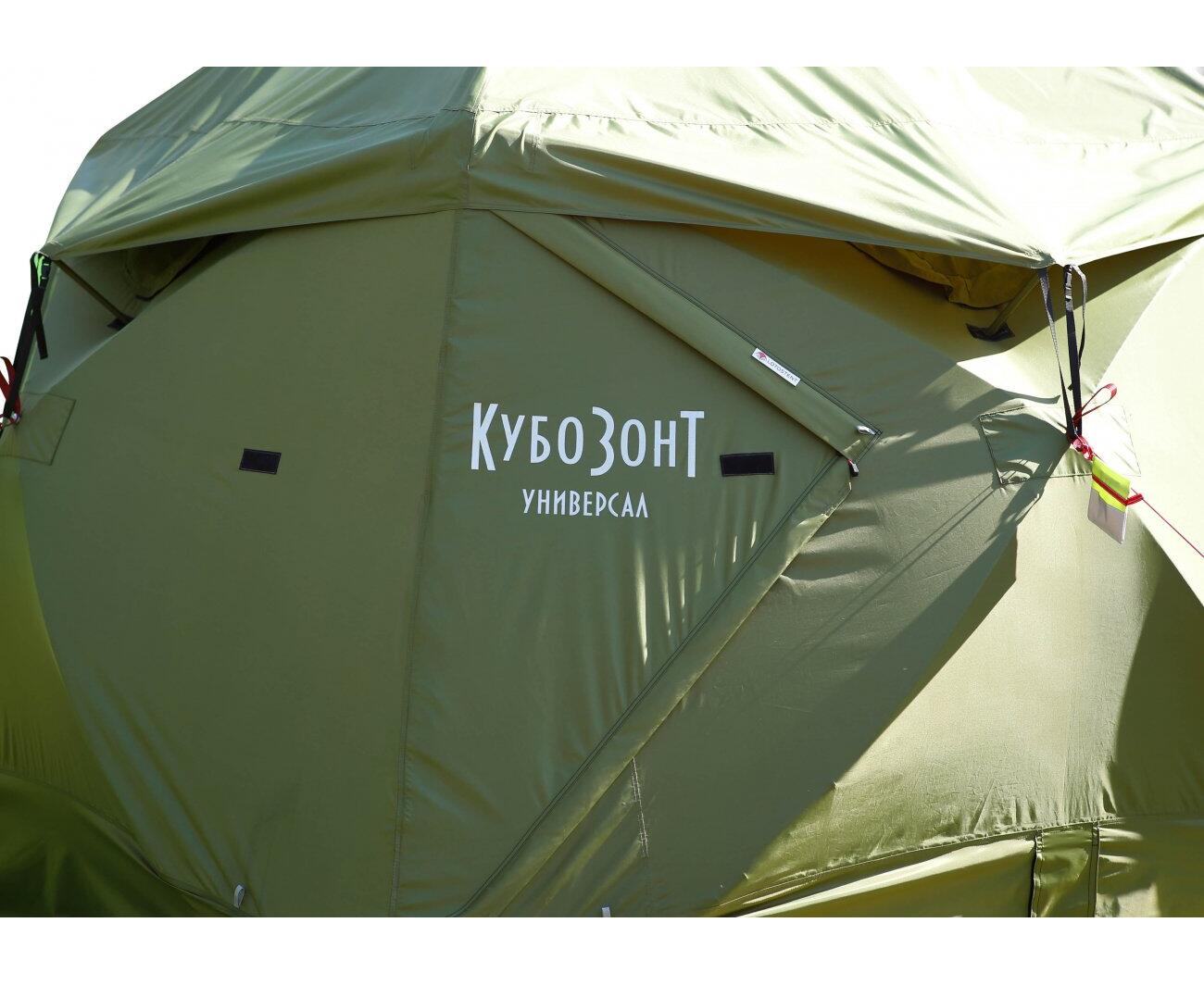

Окраска палатки ЛОТОС КубоЗонт 4у выполнена в защитном оливковом цвете, который гармонично сливается с фоном природы. Три тентовых слоя обеспечивают укрытию хорошую защиту от солнечного излучения.

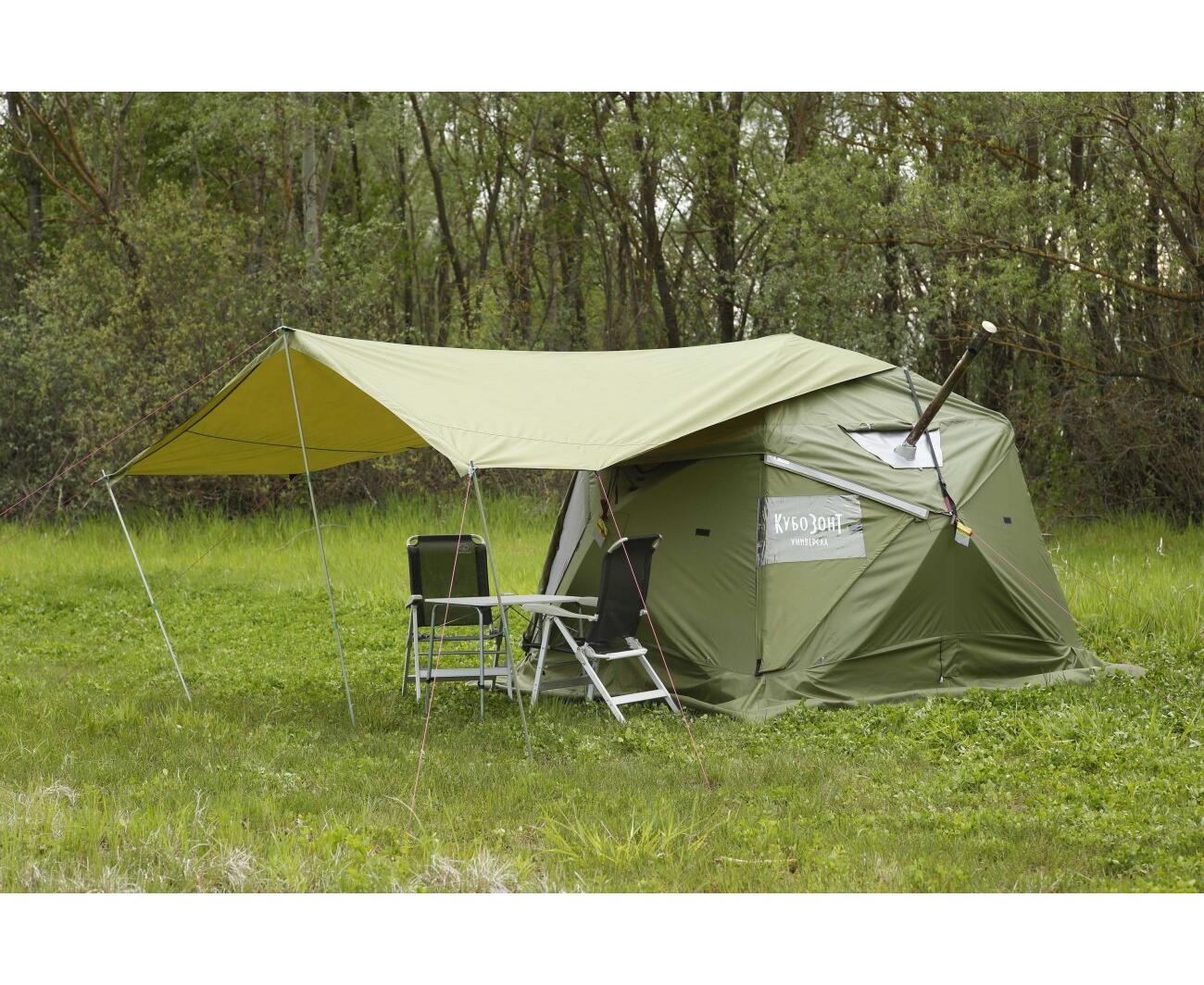

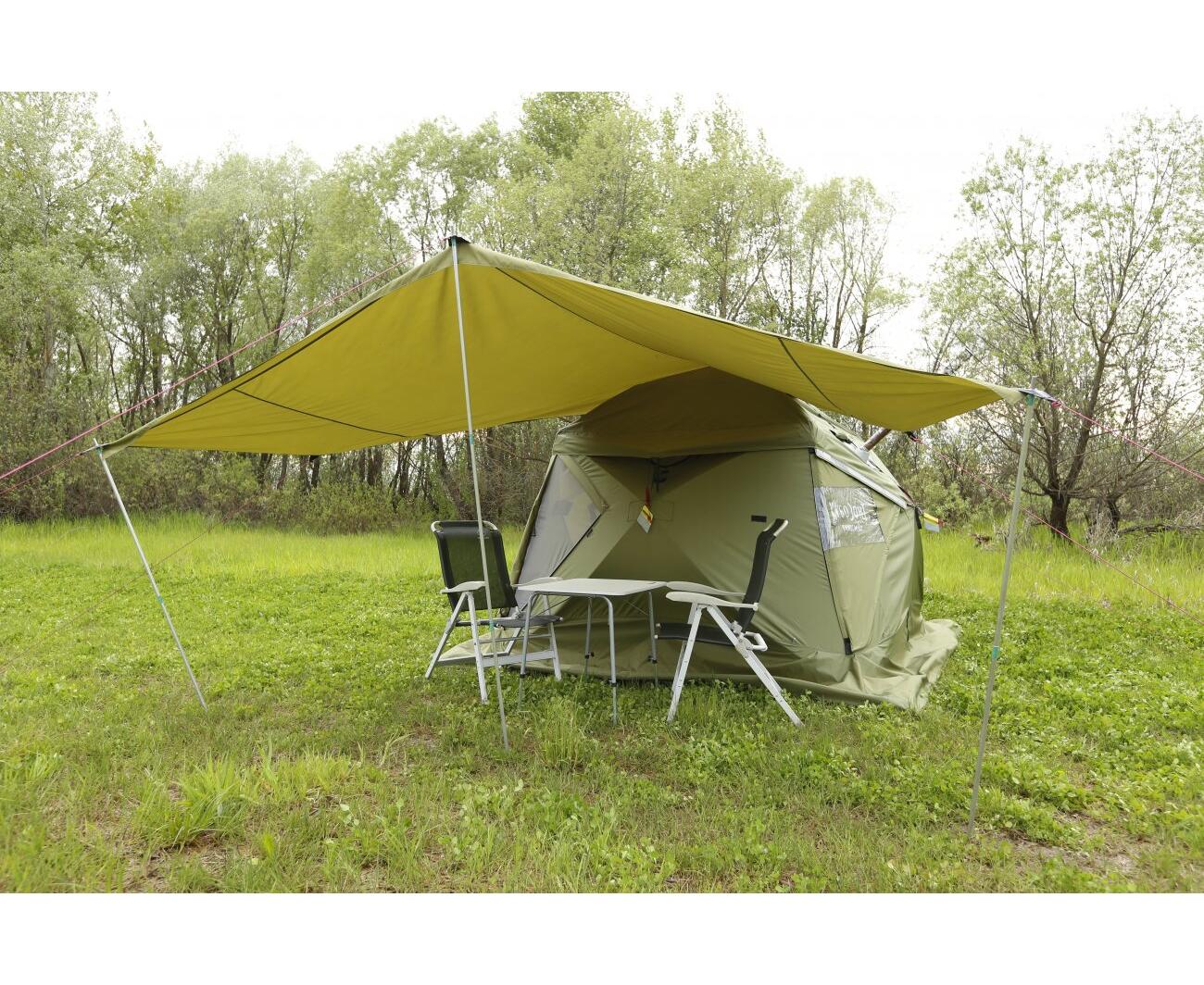

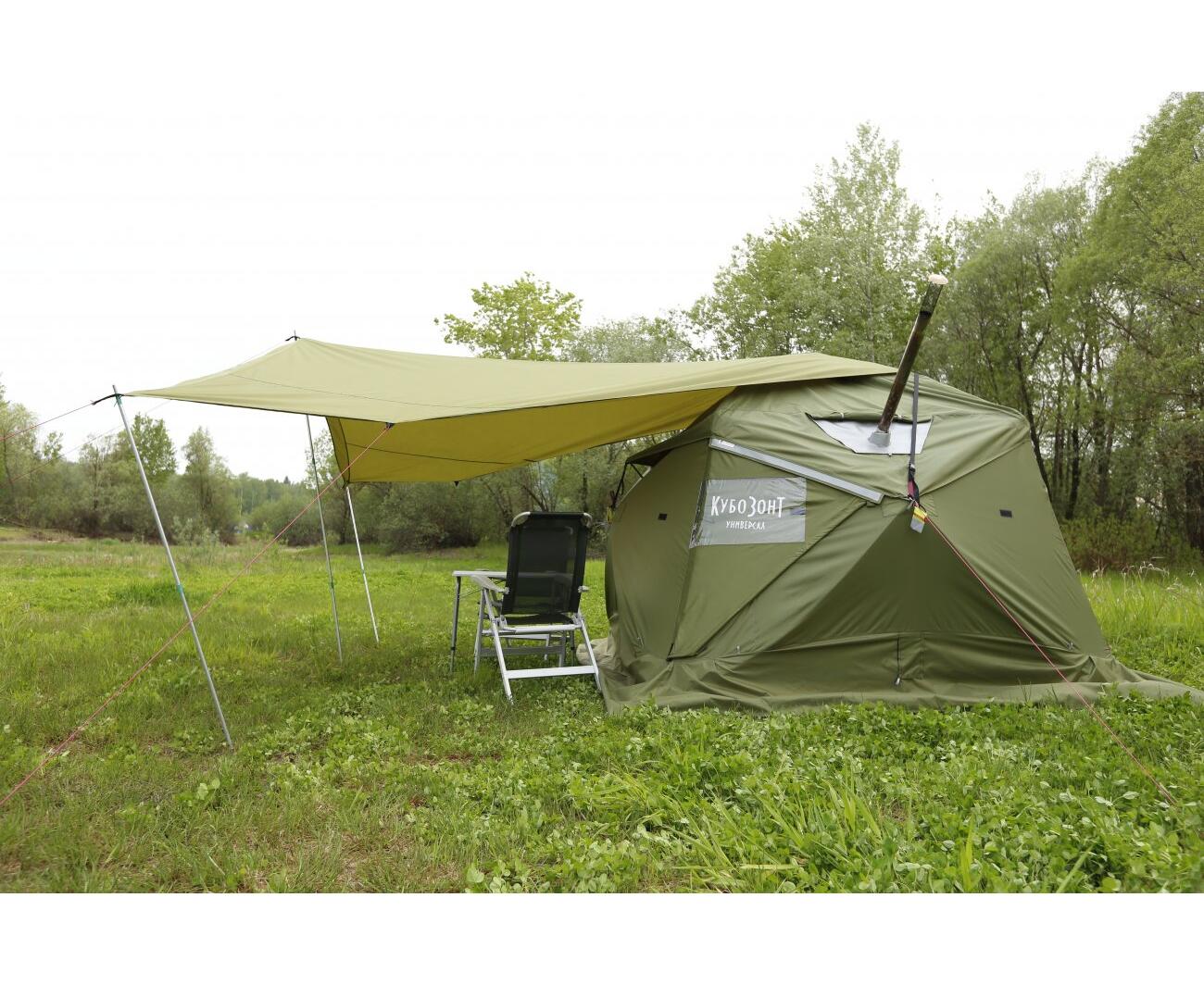

Защита прилегающей территории от осадков и солнца обеспечивается при помощи съемного навесного козырька (опция, приобретается отдельно). Козырек легко фиксируется на куполе и образует защитный навес перед входом в палатку.

Дополняющие товары приобретаются отдельно!

Палатка Кубозонт 4У – это Ваше надежное укрытие в любую погоду в любое время года!

Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.
