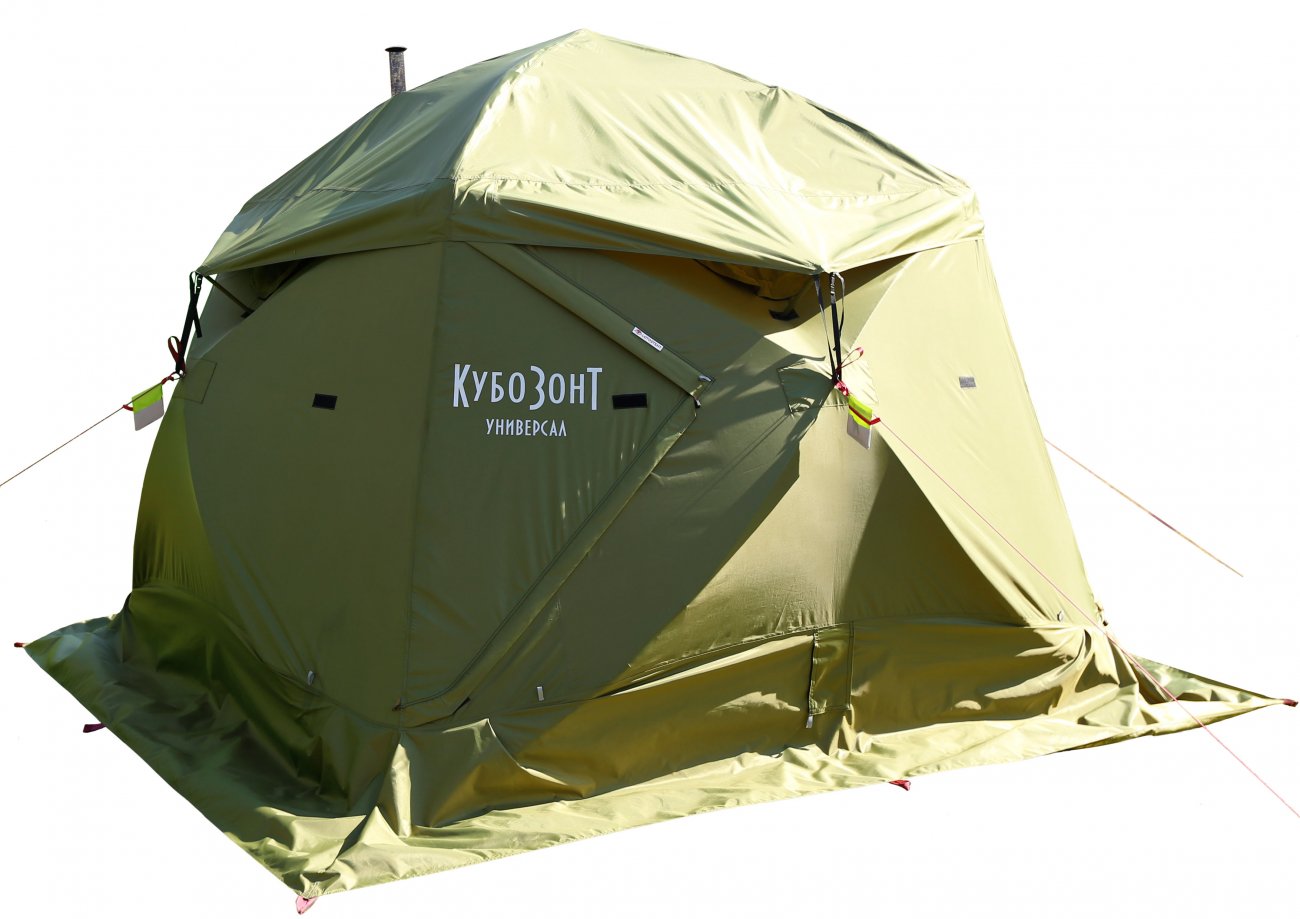

Универсальная палатка Лотос КубоЗонт 4У Компакт + Гидродно + Пол Утеплённый

Всесезонная Универсальная палатка Лотос КубоЗонт 4-У Компакт + Гидродно + Пол Утеплённый

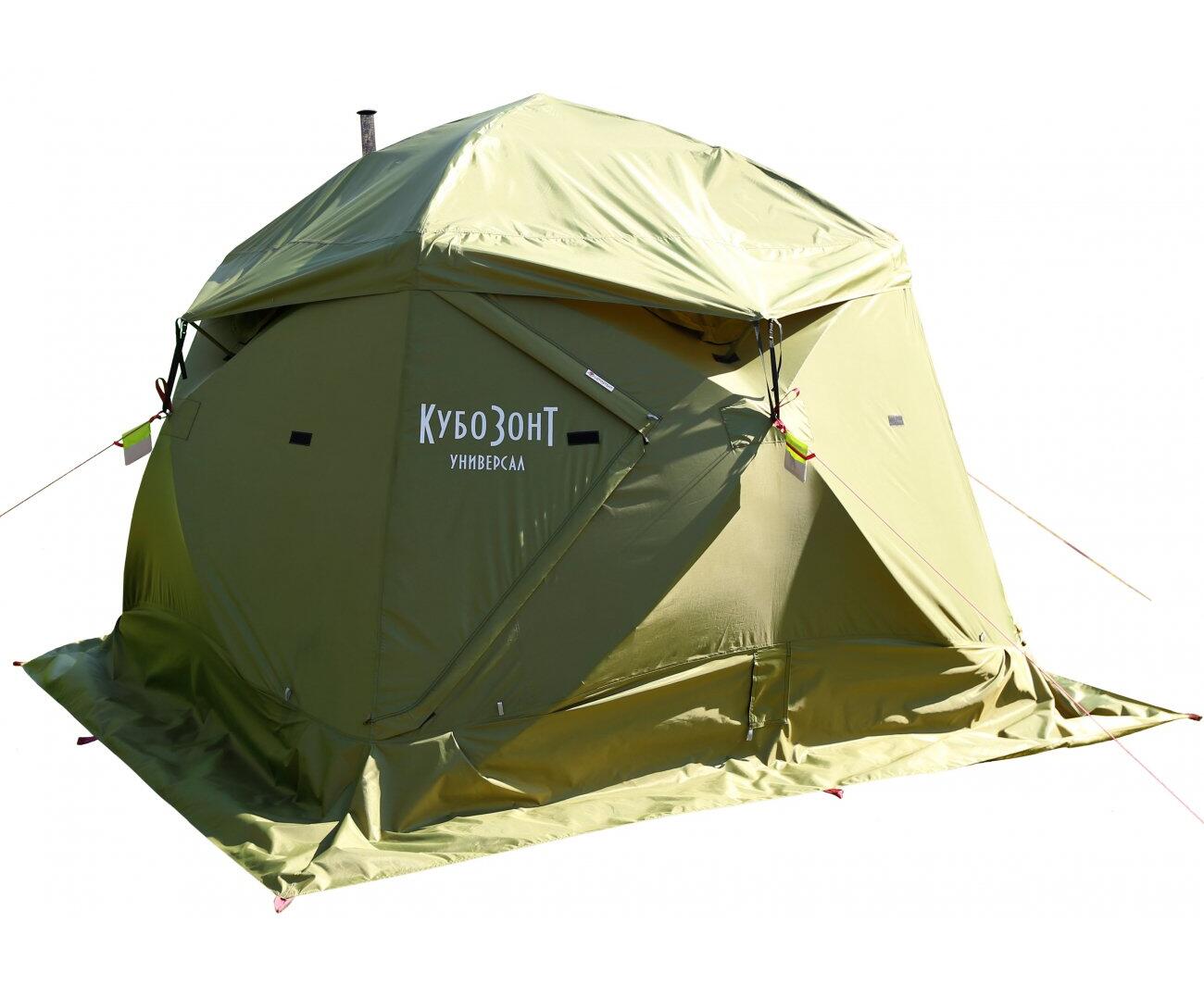

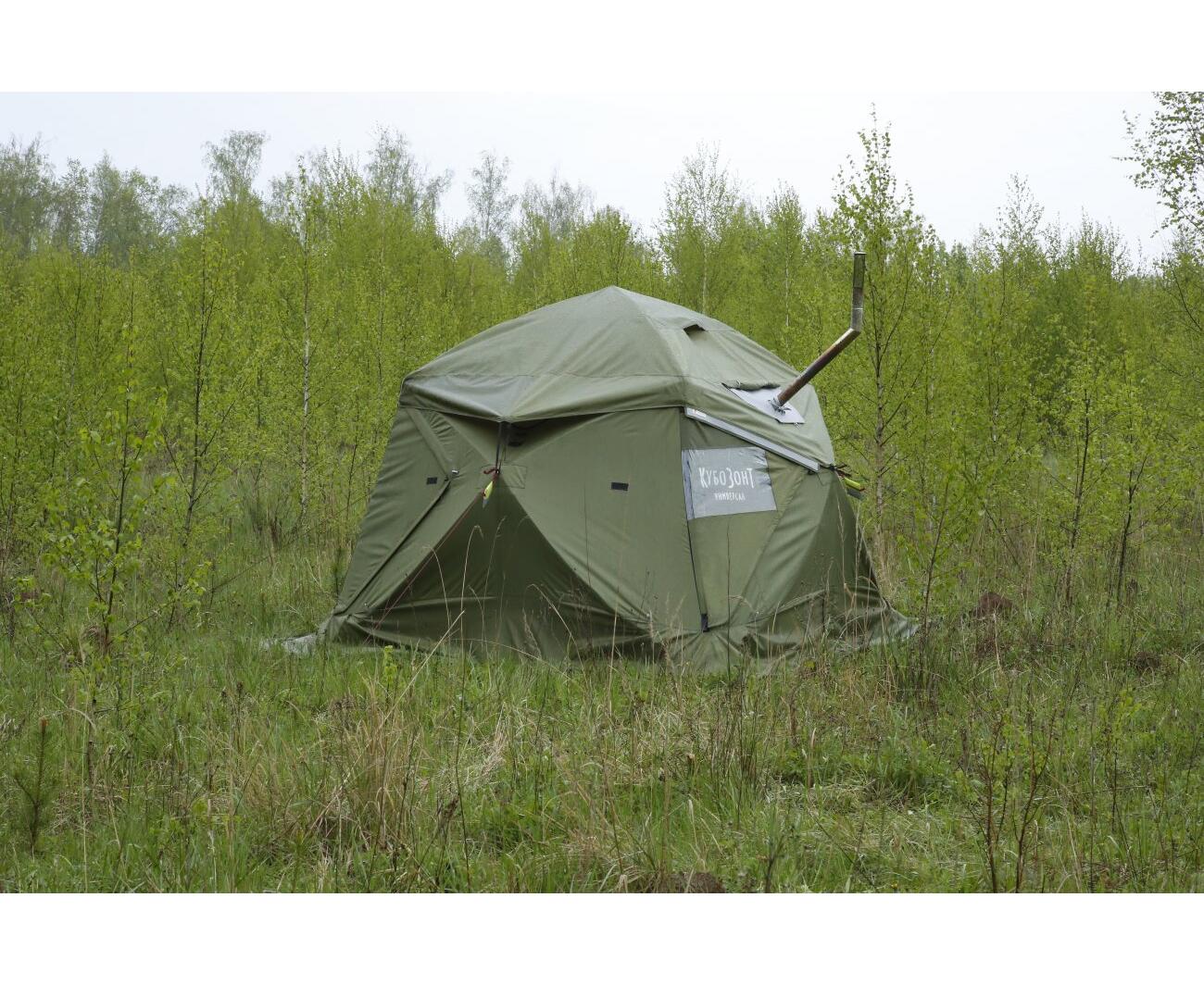

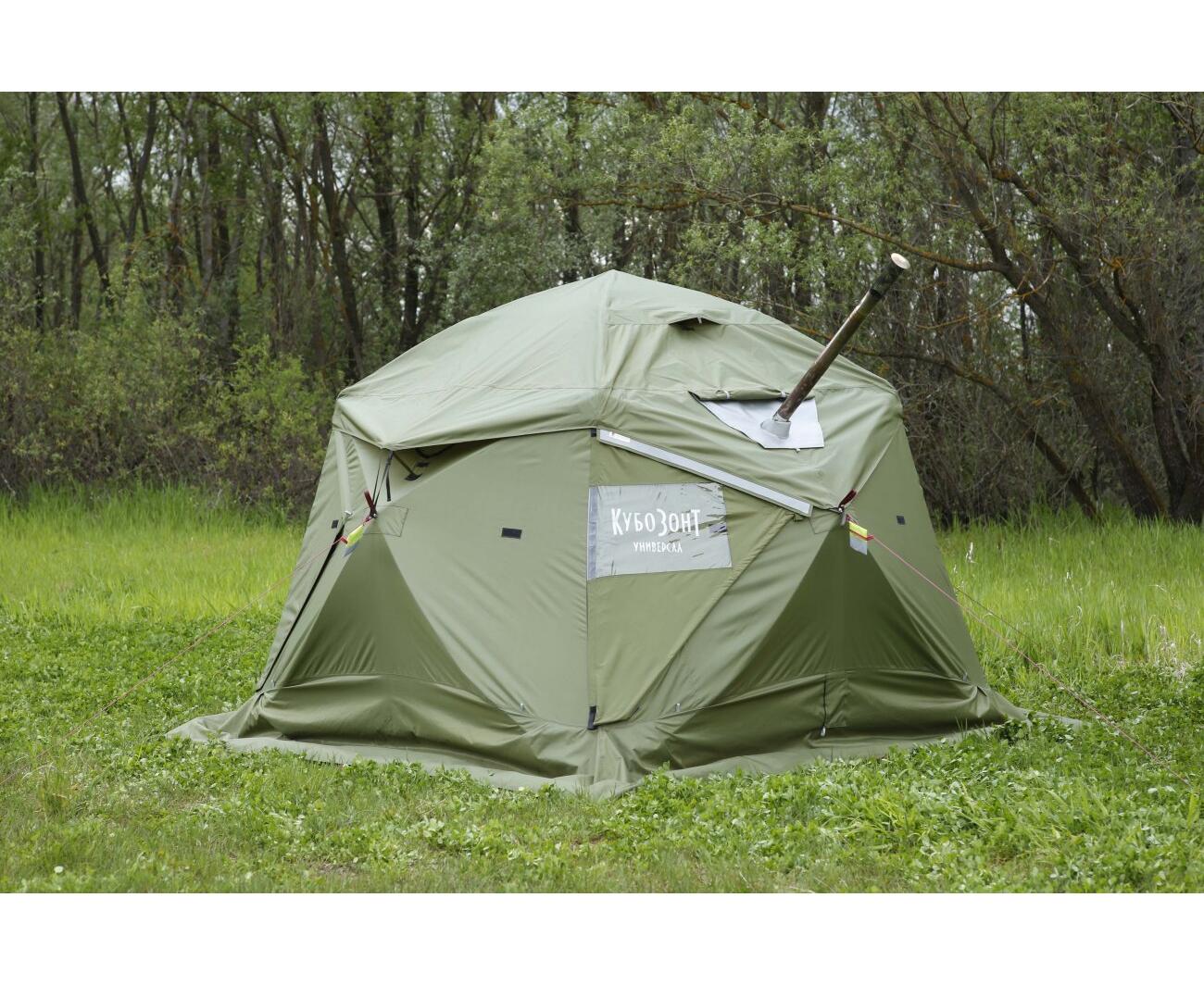

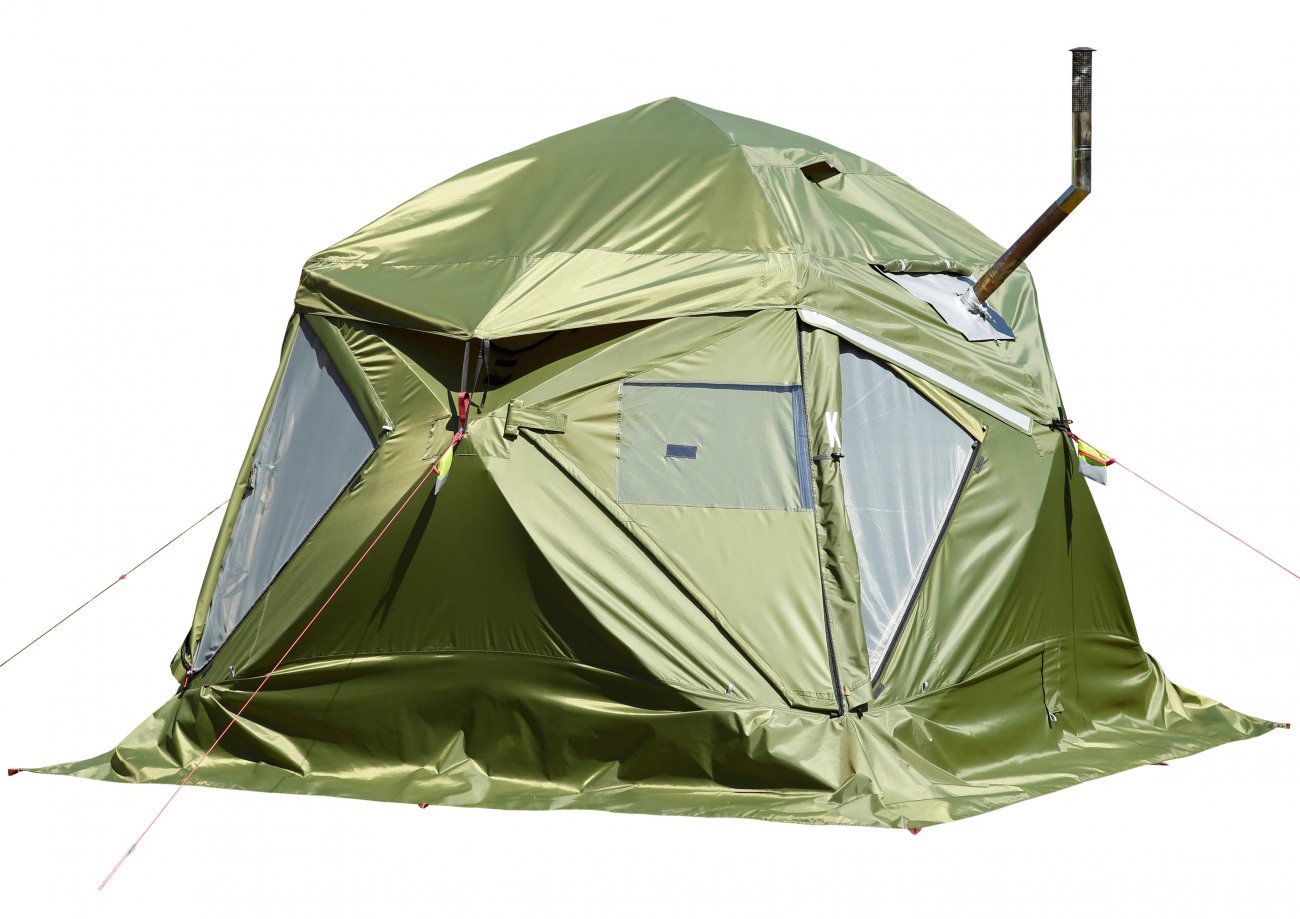

ЛОТОС КубоЗонт 4-У – полуавтоматическая универсальная палатка кубозонт.
Высокое, теплое укрытие, с монолитной устойчивостью, максимальной защитой от непогоды и богатым оснащением обеспечит Вам надежность и безопасность проживания на природе!

Модельный ряд:

1. Универсальная палатка Лотос КубоЗонт 4-У Классик (размер в сумке ДхШхВ: 165х35х35 см)

• Артикул 25030
• Вес палатки - 21,5 кг

2. Универсальная палатка Лотос КубоЗонт 4-У Компакт (размер в сумке ДхШхВ: 115х40х40 см)

• Артикул 25024
• Вес палатки - 22,0 кг

3. Комплект №1: КубоЗонт 4-У Классик +Гидродно + Утепленный пол

• Артикул 25034

4. Комплект №2: КубоЗонт 4-У Компакт +Гидродно + Утепленный пол

• Артикул 25035
• Вес палатки - 22,0 кг

Большая двухслойная палатка кубозонт является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий. Конструкция палатки защищена патентом №194018. В палатке «КубоЗонт 4» совмещены технические преимущества конструкций «Куб» (квадратная форма по периметру дна и практически вертикальные ветроустойчивые стенки) и «Зонт» (куполообразная фиксируемая крыша), позволяющие обеспечить новому большому укрытию непревзойденные по своей совокупности показатели ТТХ (тактико-технических характеристик), которые определяют ее преимущества и оправдывают немалую себестоимость.

Преимущества (технические показатели):
• Мобильное теплое укрытие
• Компактная - возможность перевозки в багажнике легкового автомобиля
• Автоматическая - раскрытие силами одного человека максимум за 3 минуты
• Штормовая - рассчитано на штормовой ветер (жесткий прочный каркас)
• Всесезонная - использование летом, зимой и в межсезонье
• Водостойкая - защита от осадков любой интенсивности и полная герметичность
• Полная защита от подтопления (100% водостойкость)
• Защита от насекомых и прочих мелких обитателей природы
• Теплая - прочный 2х-слойный тент с эффектом термоса (плюс влагозащитный колпак)
• Защита от солнечного излучения
• Высокая герметичность и отсутствие сквозняков
• Быстрый доступ через распашную дверь
• Просторное высокое жилое помещение
• Круговая вентиляционная система (приточные и вытяжные отверстия)
• Установка любых систем отопления (палатка под печку)
• Надежная (износостойкость рассчитана на 10 и более лет эксплуатации)

Универсальная палатка КубоЗонт 4-У рассчитана для всесезонного комфортного отдыха при любых погодных условиях!

Палатка кубозонт Лотос является инновационной конструкцией, открывающей новое поколение быстро-сборных палаточных укрытий 2020 года. Новая конструкция позволила добиться оптимальной компактности изделия в транспортировочном состоянии и, при этом, обеспечить важные показатели, такие как:

• потребительские качества укрытия, связанные с его «кубовидной» формой, при которой, практически вертикальные стенки и высокий потолок, образуют просторное помещение с домашним комфортом;
• полный набор ТТХ (тактико-технических характеристик) для эксплуатации палатки в жестких погодных условиях.

Конструкция КубоЗонт демонстрируется в видеоролике:

Комплектация:

• Палатка в сборе – 1 шт
• Дно гидроизоляционное КубоЗонт 4-У (250х250) – 1 шт
• Пол утепленный КубоЗонт 4 (260х260) ПУ4000 - 1 шт

Модель Классик оснащена классическим каркасом, в сумке длина 115 см

Дополнительно можно приобрести отдельно:

• Распашная дверь КубоЗонт
• Фланец для отверстия под лунку
• Органайзер КубоЗонт (настенная полка с карманом)
• Фартук огнеупорный (для влагозащитного колпака)
• Прозрачное окно (полиуретан -40°С)
• Клапан под вытяжную трубу теплообменника
• Коврик огнеупорный под печь (ознакомьтесь с описанием!)
• Теплоизолятор для печной трубы
• Сумка-рюкзак компрессионная
• Козырек навесной (в сборе со стойками)
• Козырек защитный для автономного обогревателя
• Ввертыши из нержавеющей стали
• Колышки штормовые
• Стойки опорные (в чехле)

ОСОБЕННОСТИ МОДЕЛИ:

• Самая компактная в мире универсальная палатка кубозонт! Размер в упакованном состоянии (Д х Ш х В): 115 х 40 х 40 см.

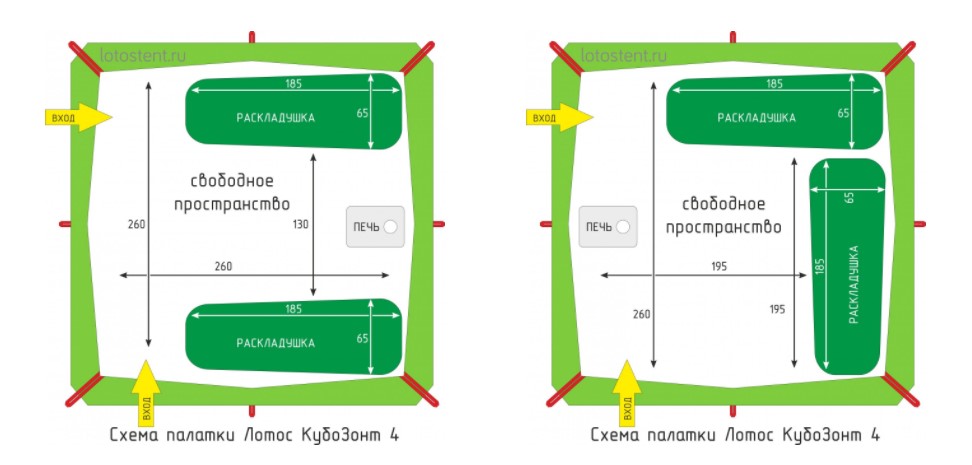

• Большая экспедиционная палатка. Высота палатки 215 см при размере дна 260 х 260 см.
• Быстро-сборная конструкция! Раскрытие силами одного человека за 3 мин.
• Тент повышенной прочности! Внешний тент палатки пошит из износостойкой ткани с усиленной системой швов («шов в замок» в четыре сложения ткани).
• Тент с «эффектом термоса». Два слоя тента палатки – внешний и внутренний образуют единую функционально-совмещенную конструкцию и разделены между собой воздушной прослойкой около 5 см. Внутренний тент выполнен в виде герметичной капсулы, что в совокупности с внешним тентом гарантирует пользователю высокую теплоизоляцию, отсутствие конденсата, надежную защиту от насекомых и прочих мелких обитателей природы.
• Влагозащитный колпак дублирует все функциональные элементы верхней части палатки, образует третий тентовый слой и обеспечивает укрытию надежную верхнюю защиту от дождя (базовая комплектация).
• Эффективная защита от ультрафиолетового излучения, обеспечивается тремя тентовыми слоями.
• Водонепроницаемая палатка! Трехслойная конструкция тента позволяет достичь высочайшей водонепроницаемости для жилого пространства палатки (не менее 10 000 мм вод. столба). Производитель гарантирует полную водонепроницаемость жилого пространства!
• Круговая вентиляция! Двери и окна, расположенные вкруговую на каждой стенке палатки, а также, приточные и вытяжной клапаны, гарантируют хороший воздухообмен. Все функциональные проемы оснащены москитными сетками.
• Универсальная система установки отопительных приборов. Огнеупорная стенка, приточные и огнеупорные клапаны позволяют устанавливать приборы разных стандартов, такие как: дровяная печь, теплообменник, автономный обогреватель и пр.
• Прочный каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки.
• Опорные стойки для повышенной, анти-штормовой жесткости конструкции (базовая комплектация).
• Гидроизоляционное дно выполнено в форме корыта с защитными бортиками высотой 20 см, вкладывается внутрь палатки, обеспечивая укрытию герметичность и полную водостойкость (опция). Производитель гарантирует полную водонепроницаемость по всему периметру дна жилого пространства!
• Утепленный пол вкладывается внутрь гидроизоляционного дна, обеспечивая укрытию высокую теплоизоляцию и защиту от продувания снизу (опция).
• Распашная дверь крепится в дверном проеме с внешней стороны тента (опция).

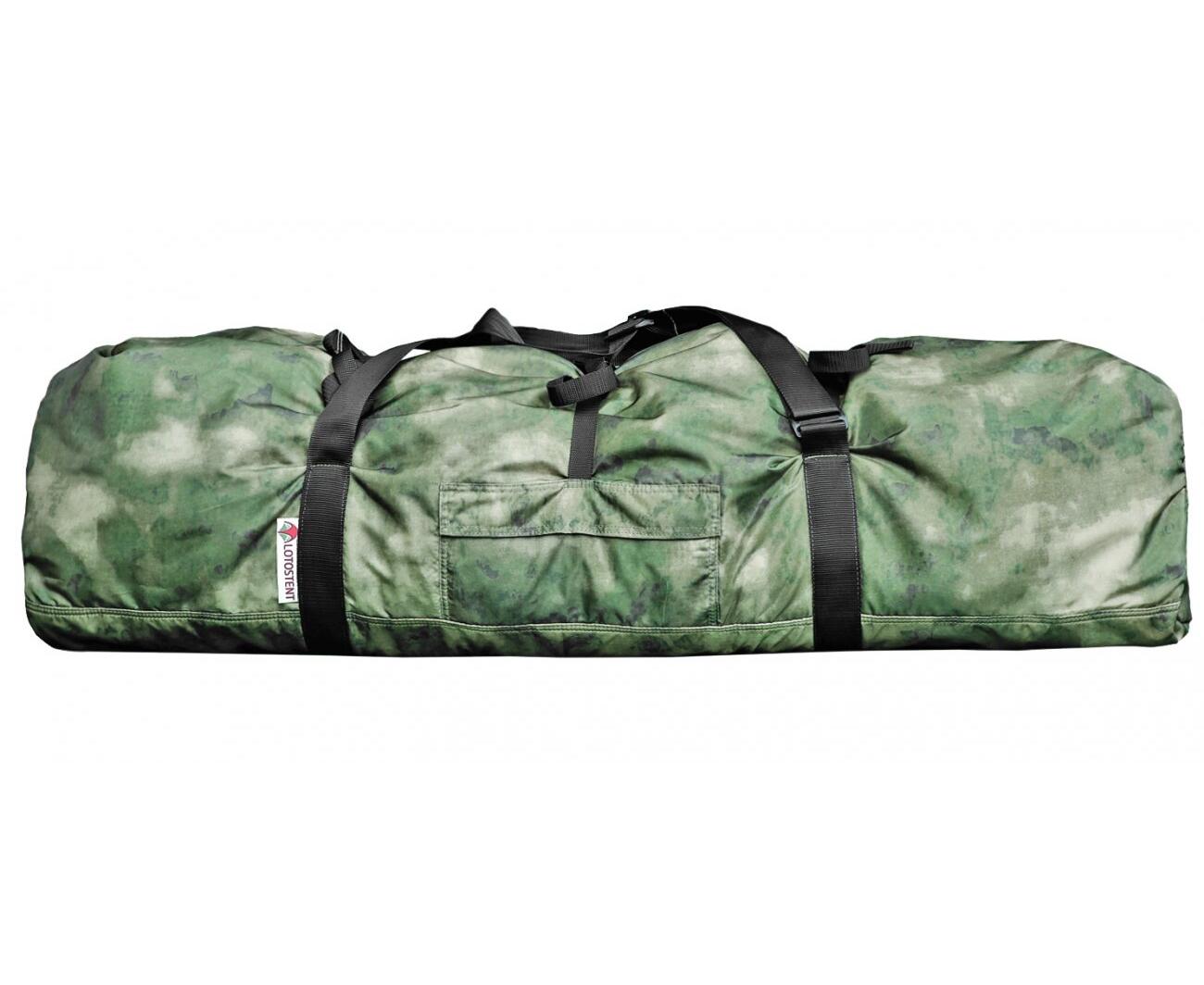

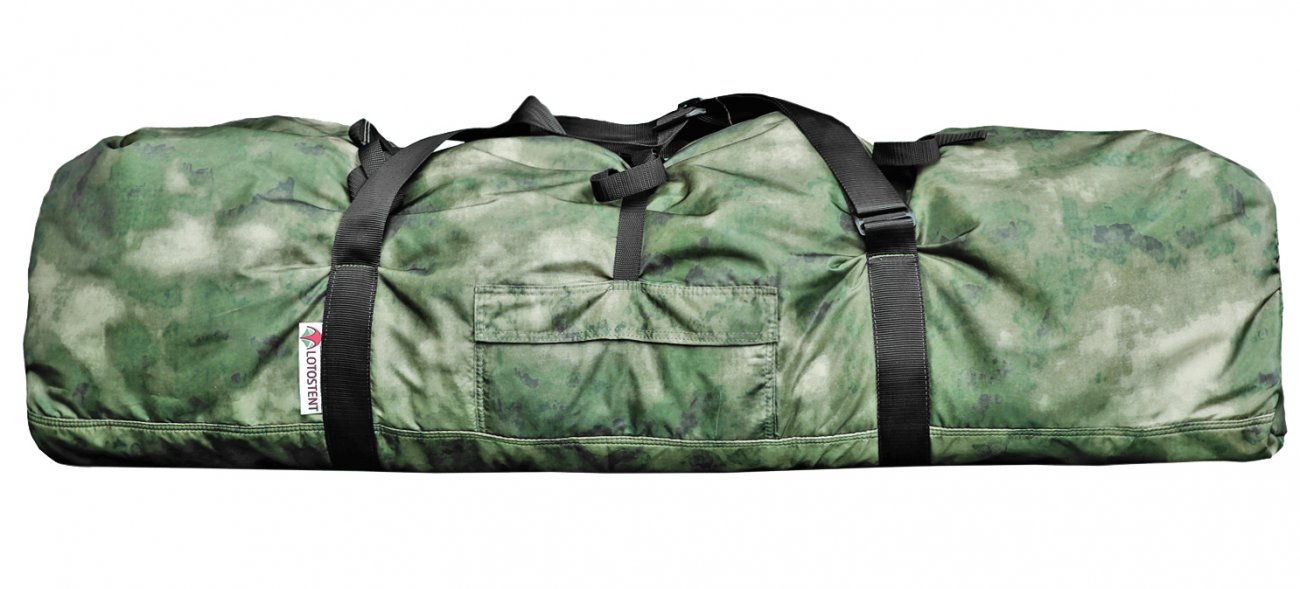

• Компрессионная трехслойная сумка-рюкзак! Огромная, усиленная сумка с компрессионной системой на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 40 см в диаметре. Многослойная сумка обладает хорошими демпферными свойствами, защищая палатку от возможных повреждений при транспортировке.

Технический видеообзор модели Лотос КубоЗонт 4у представлен в ролике:

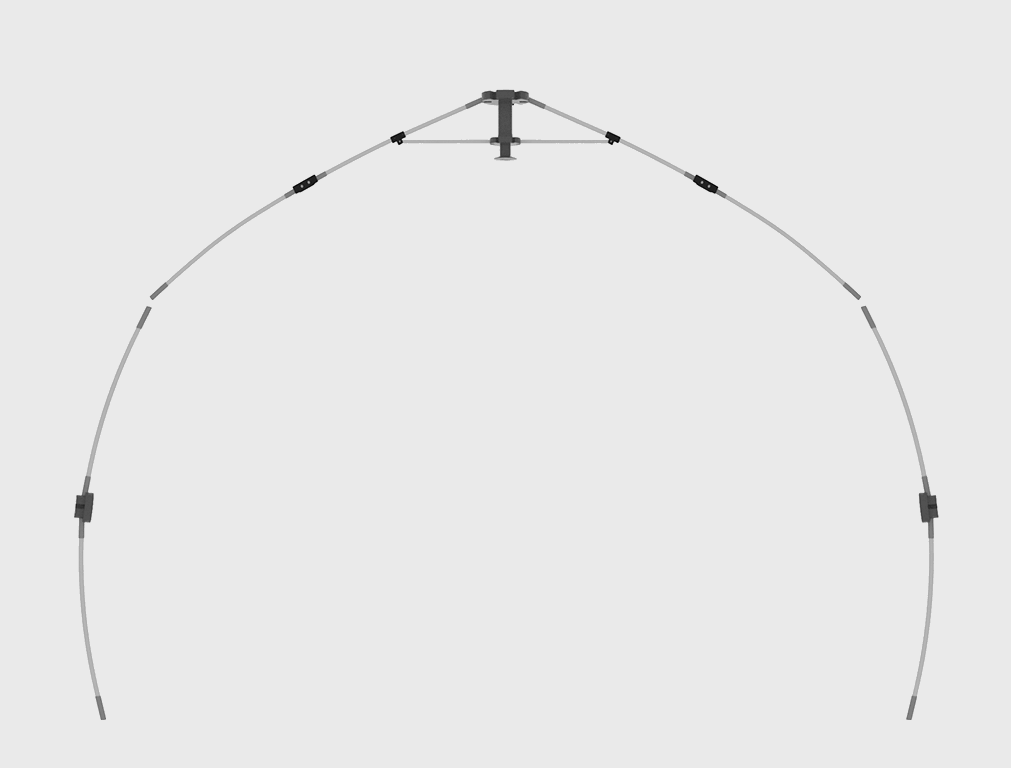

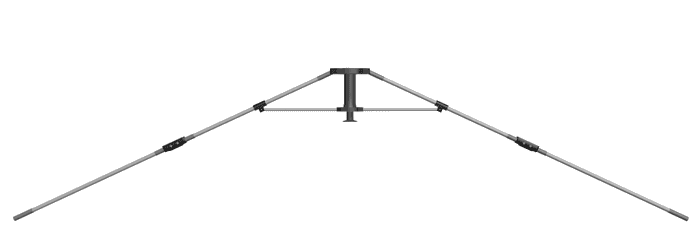

Уникальный каркас Лотос КубоЗонт:

ЛОТОС КубоЗонт 4 Термо – четырехгранная полуавтоматическая палатка, в которой совмещены «кубовидная» и «зонтичная» системы раскрытия. Тент и каркас образуют единую цельную конструкцию, благодаря чему, при раскрытии, палатка сразу же принимает окончательную жесткую и устойчивую форму.

Конструкция палатки КубоЗонт 4 образована независимо раскладывающимися четырьмя боковыми и одной верхней секциями. Боковые секции, оснащенные самостоятельным каркасом с центральным несущим элементом («хабом»), раскрываются по «кубовидной» системе, образуя выпуклую наружу форму и фиксируются за счет натяжения полотна тента.

Верхняя секция также оснащена самостоятельным каркасом, который раскрывается по «зонтичной» системе, образуя выпуклую наружу форму и фиксируется за счет совокупной конструкции «зонтичного» механизма раскрытия с опорными дугами и спицами (распорными тягами).

Боковые стенки палатки расположены под небольшим наклоном внутрь, что позволяет значительно увеличить аэродинамические характеристики укрытия и повысить, при этом, его устойчивость, а также повысить общий показатель тепло-сбережения укрытия, при сохранении его полезной площади. Площадь укрытия (2,6 х 2,6 = 6,76 м2), с учетом рациональной квадратной формы, позволяет разместить в нем до четырех стандартных раскладушек, при сохранении 1,8 м2 свободного пространства. При размещении двух раскладушек сохраняется 4,5 м2 свободного пространства, в котором можно дополнительно разместить походную мебель и обеспечить в палатке полноценный домашний комфорт.

Компактная система складывания палатки кубозонт позволяет легко и быстро упаковать огромное укрытие в компрессионную сумку и сжать ее до размера 115 х 40 см. Указанные транспортировочные габариты универсальной палатки кубозонт допускают возможность ее перевозки в багажнике легкового автомобиля.

Уникальная система гидроизоляции дна позволяет сохранить палатку ЛОТОС КубоЗонт 4 Термо в сухом виде даже после ее эксплуатации на талом мокром снегу, или в откровенной луже воды.

✔Технология производства модели ЛОТОС КубоЗонт 4У включает в себя сложные трудоемкие процессы, оказывающие большое влияние на себестоимость изделия. Огромный объем ручного труда и сложное технологическое оснащение конструкции характеризуют ее высокую стоимость, а совокупные уникальные характеристики и особенности определяют высокие потребительские качества изделия, которые по достоинству сможет оценить требовательный пользователь.

Все уникальные системы, применяемые в конструкции модели, защищены патентами:
- Система компактного сложения палатки - патенты №2597652, №194018
- Система гибкого фиксируемого узла – патент №182188
- Система гидроизоляции днища палатки - патенты №175368, №180094

Процесс раскрытия и складывания палатки показан в видеоролике:

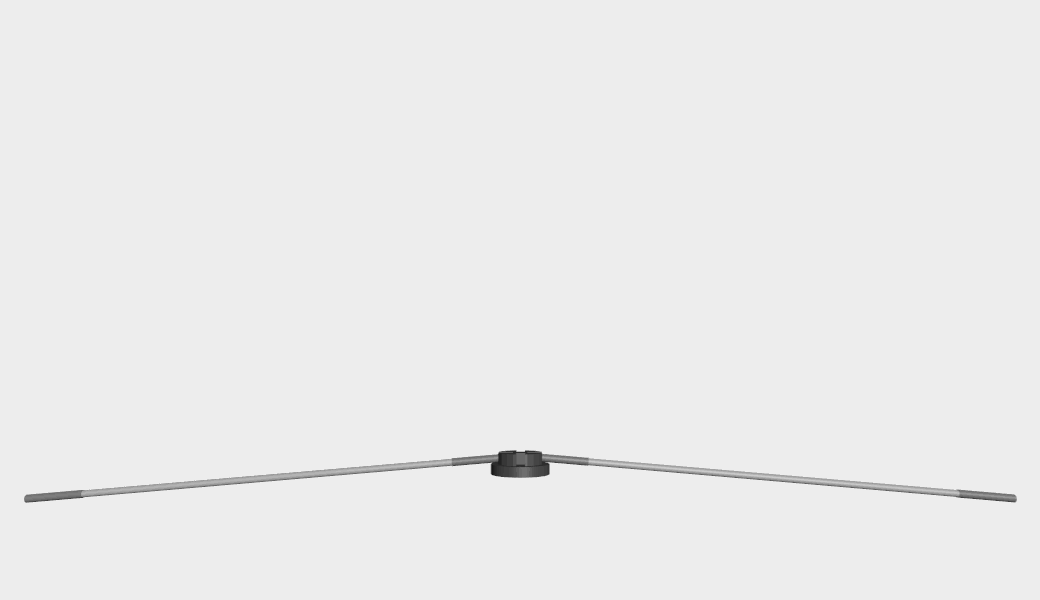

Уникальный каркас ЛОТОС КубоЗонт

✔Отличительная особенность быстро-сборной палатки ЛОТОС КубоЗонт 4У заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *260 *215 см ее транспортировочные габариты, при упаковке в сумку, составляют всего ДхШхВ: 115 *40 *40 см.

✔Такая непревзойденная, для подобных габаритов палаток, компактность достигается именно за счет совокупности компактных систем складывания как боковых секций (стенок), так и верхней секции (крыши).

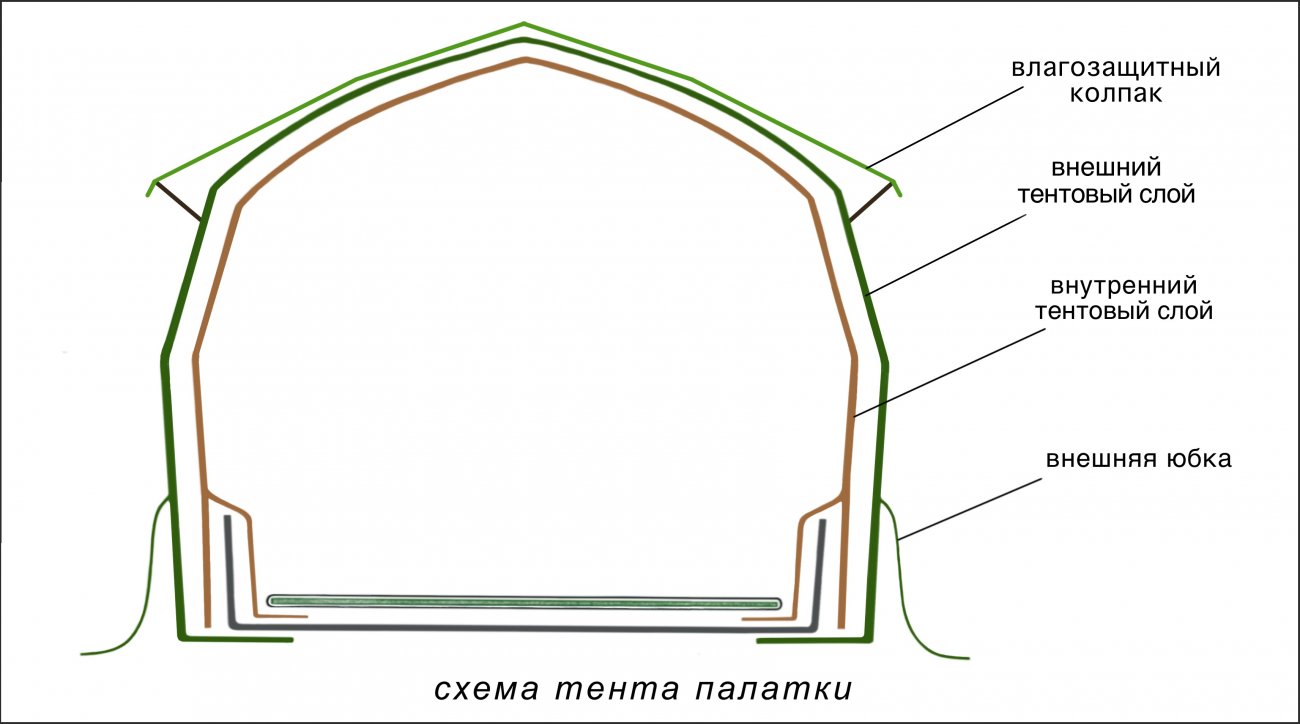

Многослойный тент ЛОТОС КубоЗонт 4У:

Палатка ЛОТОС КубоЗонт 4у оснащена двумя основными тентовыми слоями, разделенными между собой воздушной прослойкой (около 5 см) и дополнительным внешним тентовым слоем – колпаком, установленным на крыше.

Внешний тентовый слой изготовлен из прочной износостойкой ткани высокой влагостойкости с применением высокотехнологичных средств герметизации швов, а также влага- и ветрозащиты дверных, оконных и вытяжных проемов. Все дверные и оконные проемы, а также приточные и вытяжные клапаны оснащены противомоскитными сетками.

Дополнительный внешний тентовый слой (влагозащитный колпак) выполнен из прочной водостойкой ткани. Швы колпака проклеены герметизирующей лентой. Влагозащитный колпак полностью защищает верхнюю часть палатки от промокания, дублируя, при этом, вытяжной клапан в макушке палатки и все четыре окошка, а также формирует защитную планку для съемной распашной двери.

Внутренний тентовый слой имеет конструкцию герметичной капсулы по форме палатки, дублирует все дверные, оконные, вытяжные и приточные проемы внешнего тента, оснащен огнеупорной стенкой для установки отопительной печи и системой крепления гидроизоляционного дна.

Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС:

Гидроизоляционное дно (опция, приобретается отдельно) выполнено в форме корыта с защитными бортиками высотой 20 см и изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Дно вкладывается внутрь палатки прижимая к земле своими краями внутреннюю юбку внешнего тента и крепится бортиками к внутреннему тенту при помощи «липучек», установленных на стенках внутреннего тента, что обеспечивает бортикам вертикальное расположение. Внутренняя юбка внутреннего тента застилается внутрь гидроизоляционного дна, а внешняя юбка внутреннего тента располагается с внешней стороны бортиков дна.

Утепленный пол (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна, прижимая своими краями внутреннюю юбку тента. Многослойный гидроизолированный и утепленный пол обеспечит укрытию хорошую герметичность, теплоизоляцию, защиту от продувания снизу и полную водостойкость, позволяя сохранять комфортные жилые условия даже в подтопленной водой палатке.

Конструкция двухслойного тента палатки, с установленным гидроизоляционным дном, обеспечивает укрытию полную водостойкость жилого пространства. Конденсат, стекающий со стенок внешнего тента, а также вся вода от возможного затопления палатки во время дождя, скапливаются в меж-тентовом пространстве (на внутренней юбке палатки) и полностью отсекаются бортиками гидроизоляционного дна.

Распашная дверь

Один из четырех входов в палатку, в базовом исполнении, оснащен системой крепления съемной распашной двери. Распашная дверь (опция, приобретается отдельно) крепится к стенке палатки на «липучке». Процесс установки двери несложный и занимает не более одной минуты.

Наличие распашной двери значительно повышает комфортность эксплуатации, так как вход (выход) в палатку может осуществляться без закрытия дверной молнии и, при этом, с сохранением тепла в жилом помещении.

В закрытом состоянии верхний край распашной двери накрывается защитной планкой, установленной на влагозащитном колпаке. Защитная планка перекрывает попадание внешних осадков (дождь, снег) в дверной проем палатки. В полотно распашной двери встроена прозрачная пленка, формирующая большое смотровое окошко.

Оснащение палатки ЛОТОС КубоЗонт 4У:

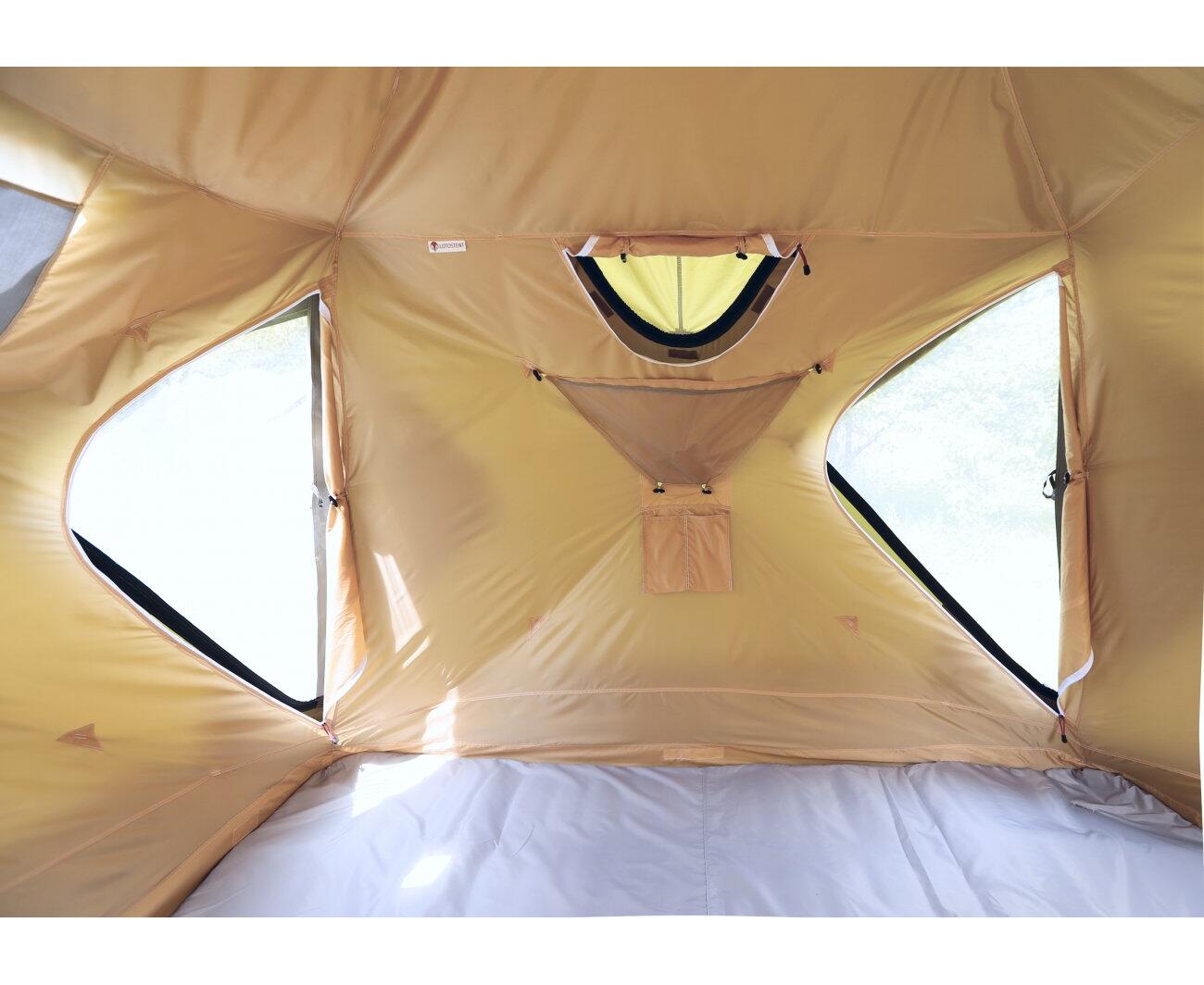

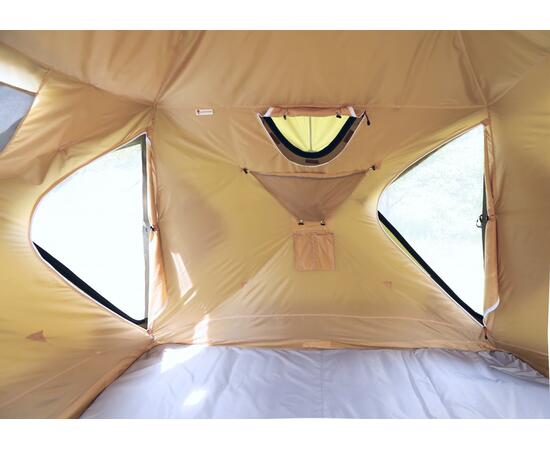

Четыре двери расположены вкруговую на каждой стенке палатки.

Двери оснащены прочной молнией №10 с двумя встречными замками. Молнии дверей оснащены снаружи защитными планками на липучках. Планки накрывают дверную молнию, защищая ее от продувания ветром и обмораживания. Все дверные проемы оснащены противомоскитными сетками.

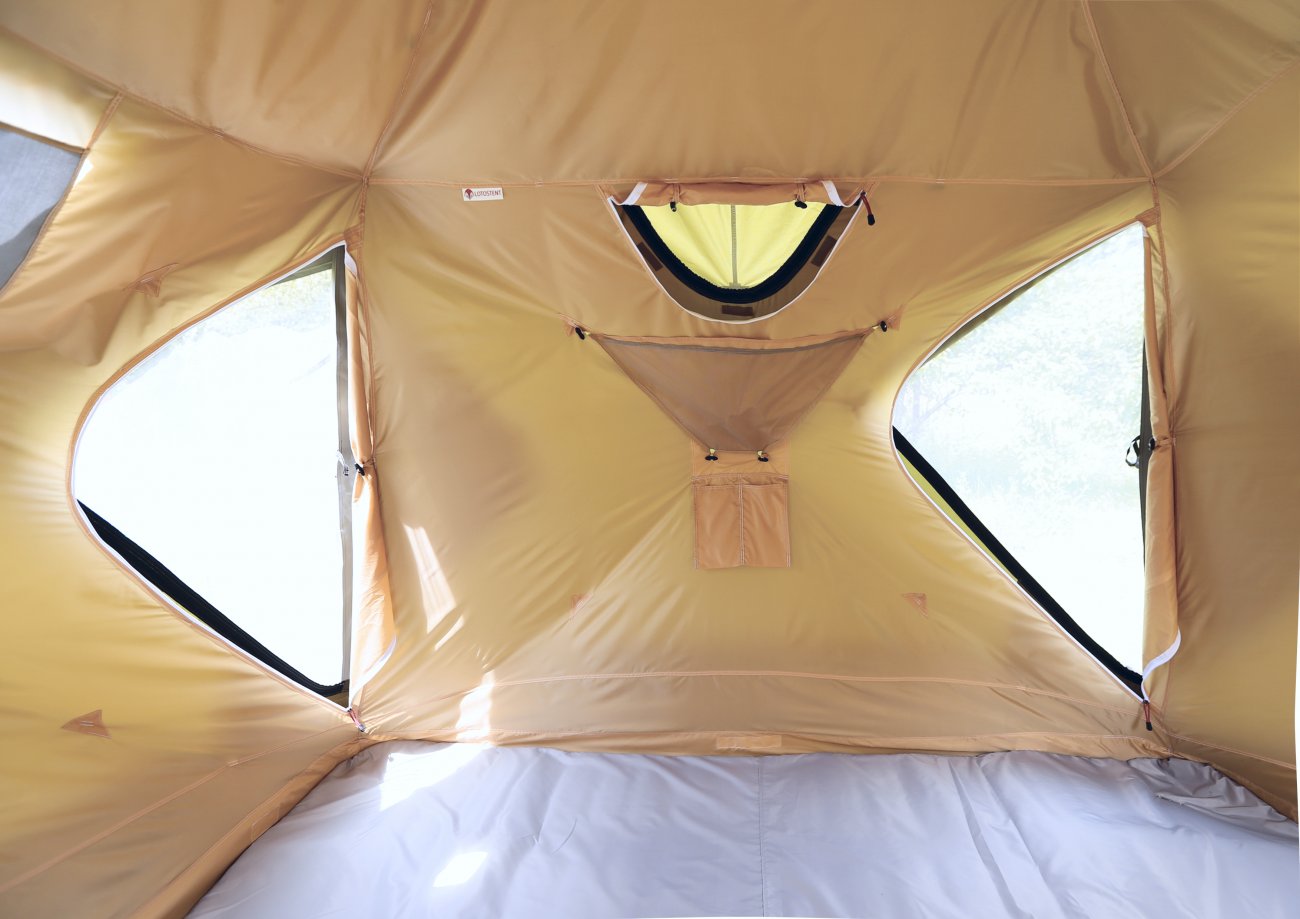

Четыре окна расположены вкруговую на каждой стенке палатки. Одно окно оснащено огнеупорным клапаном и может использоваться в качестве «разделки» для установки дровяной печи или вывода трубы от теплообменника. Все оконные проемы оснащены противомоскитными сетками.

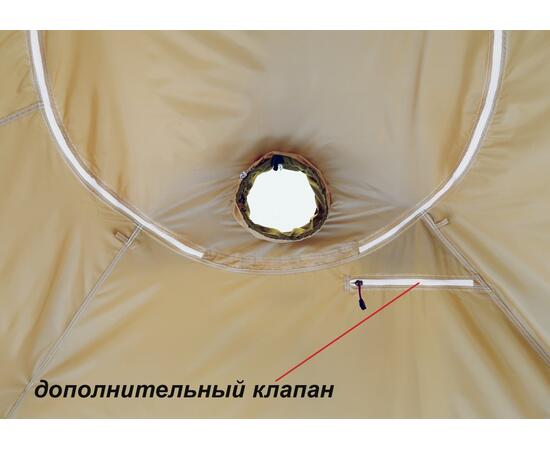

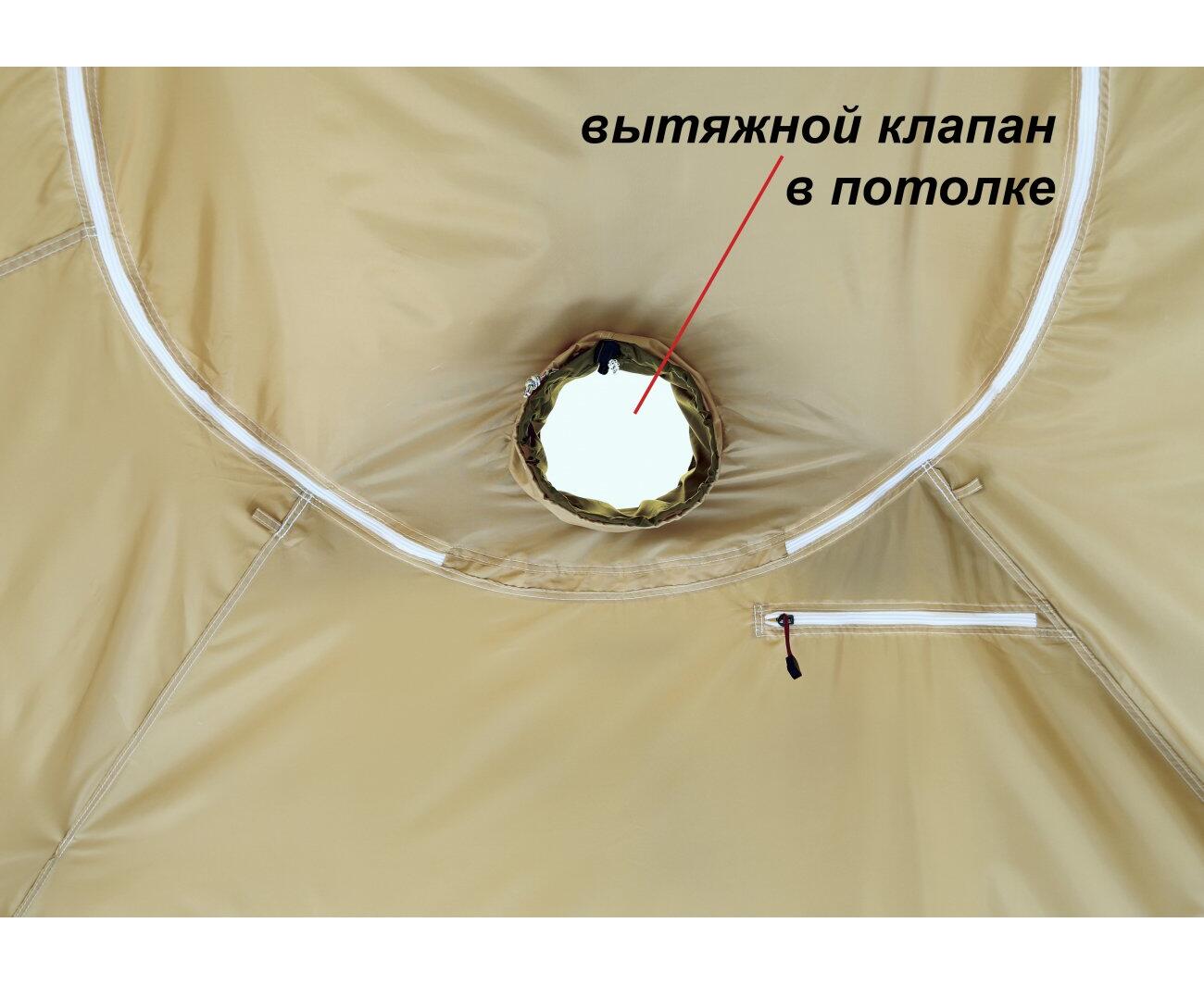

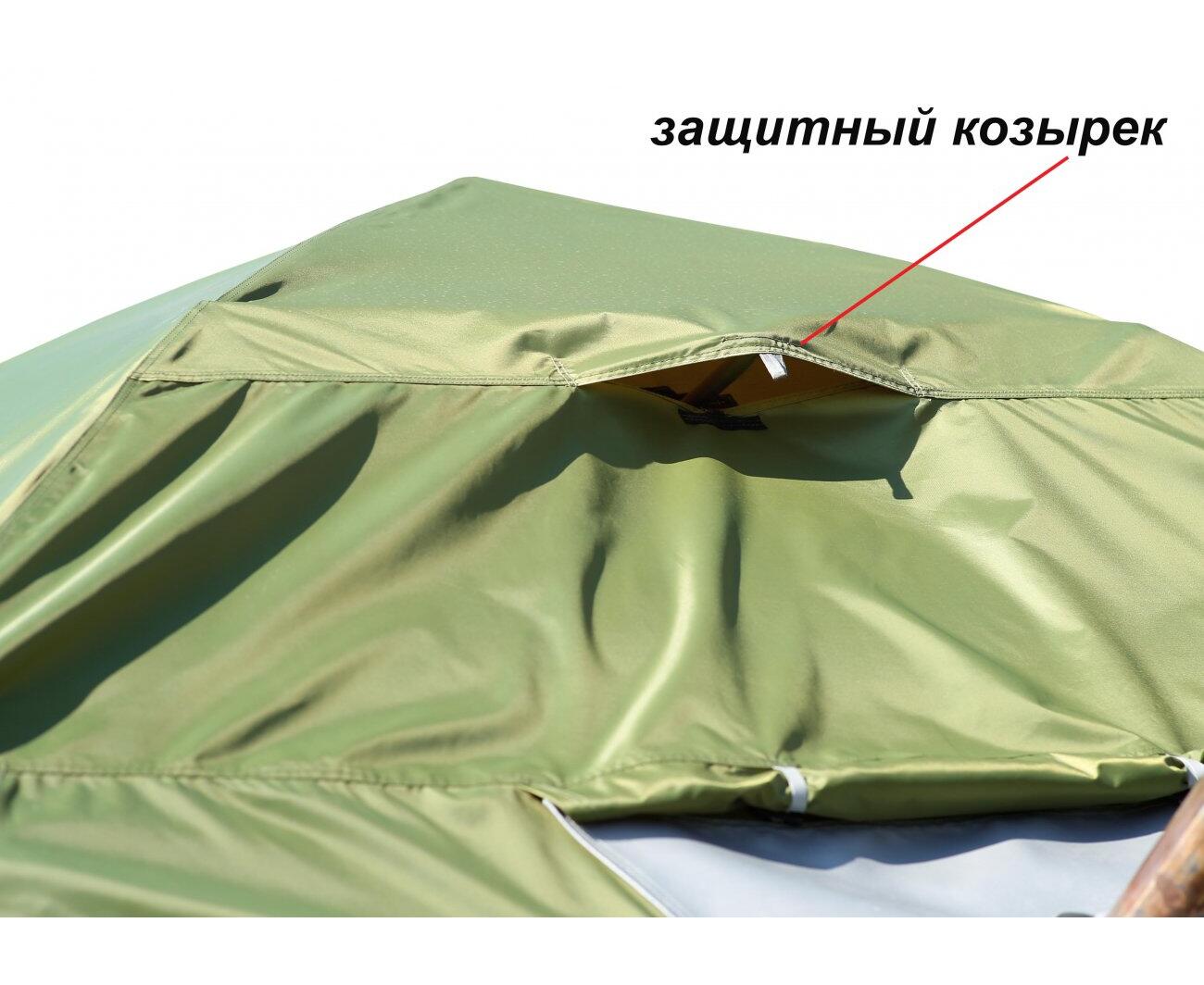

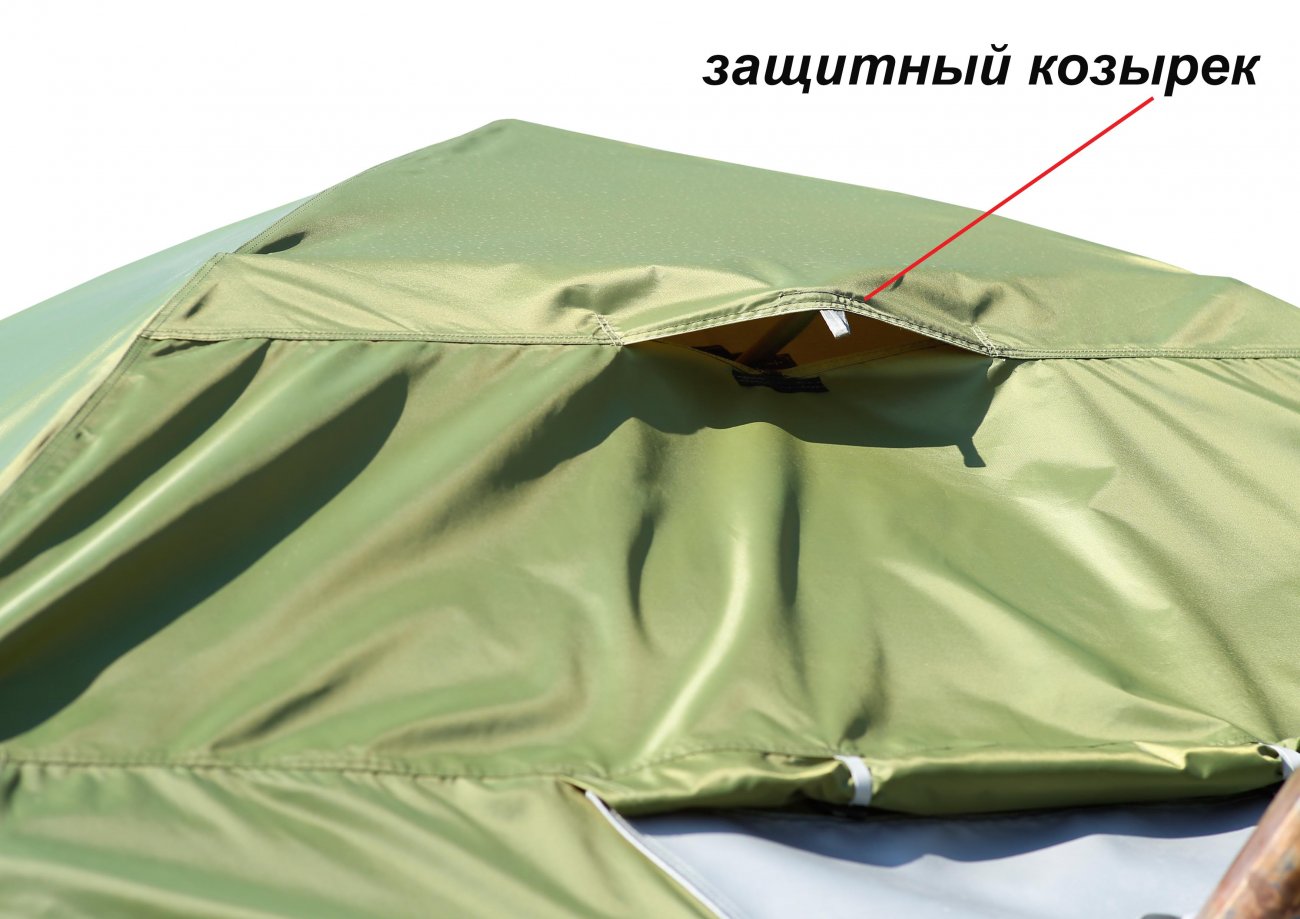

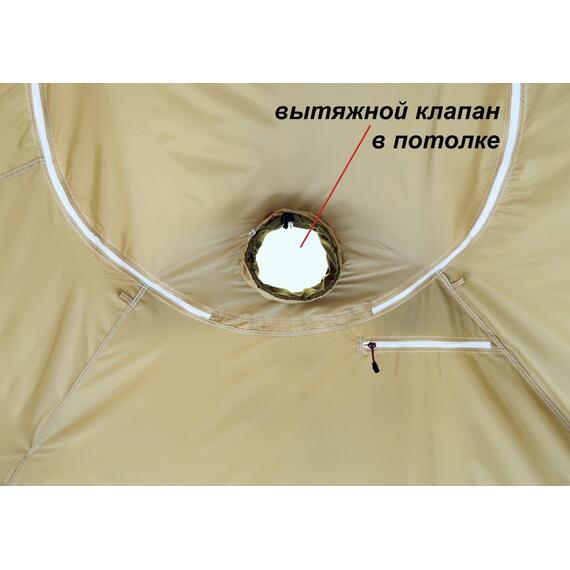

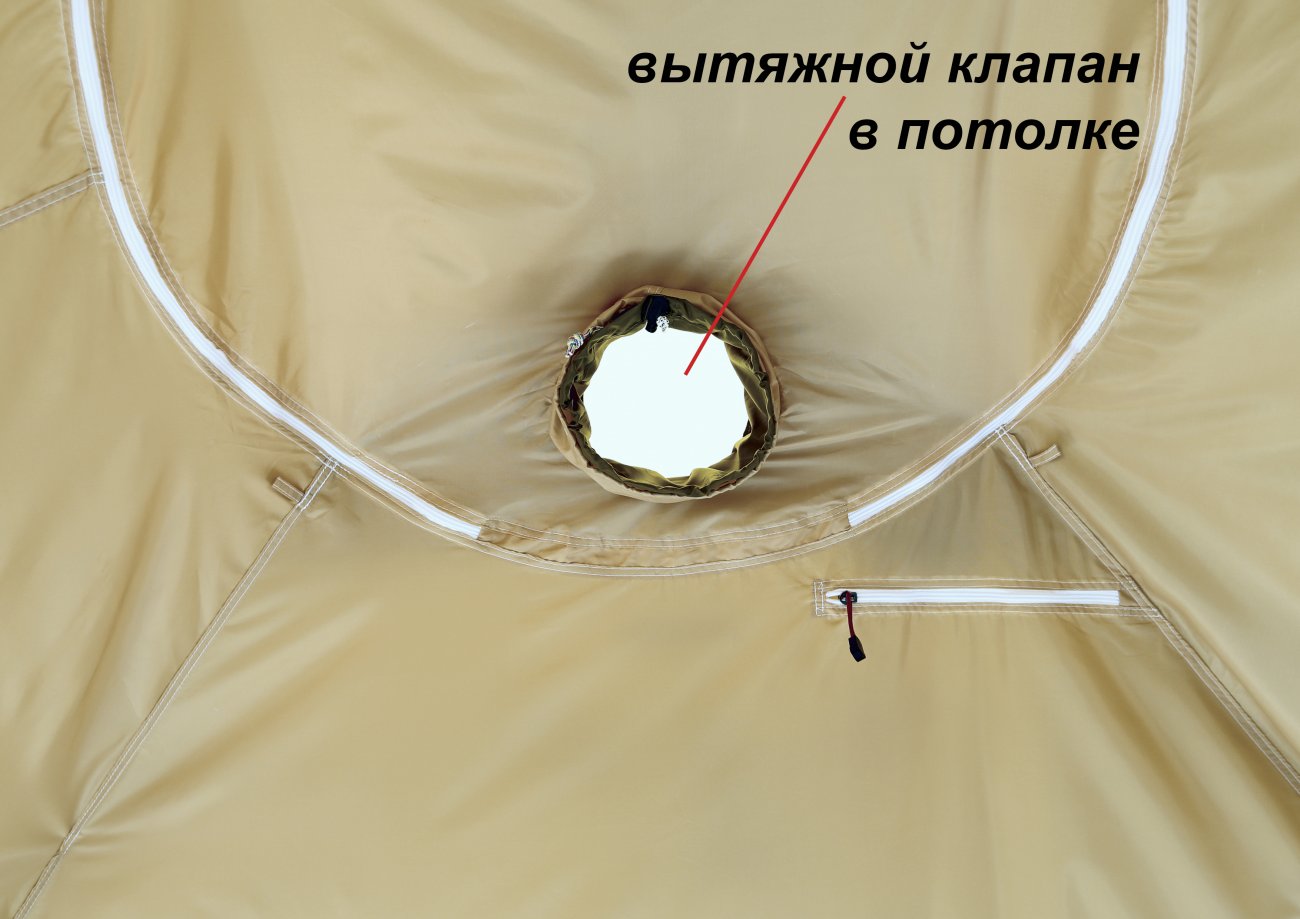

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется встроенной опорной стоечкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

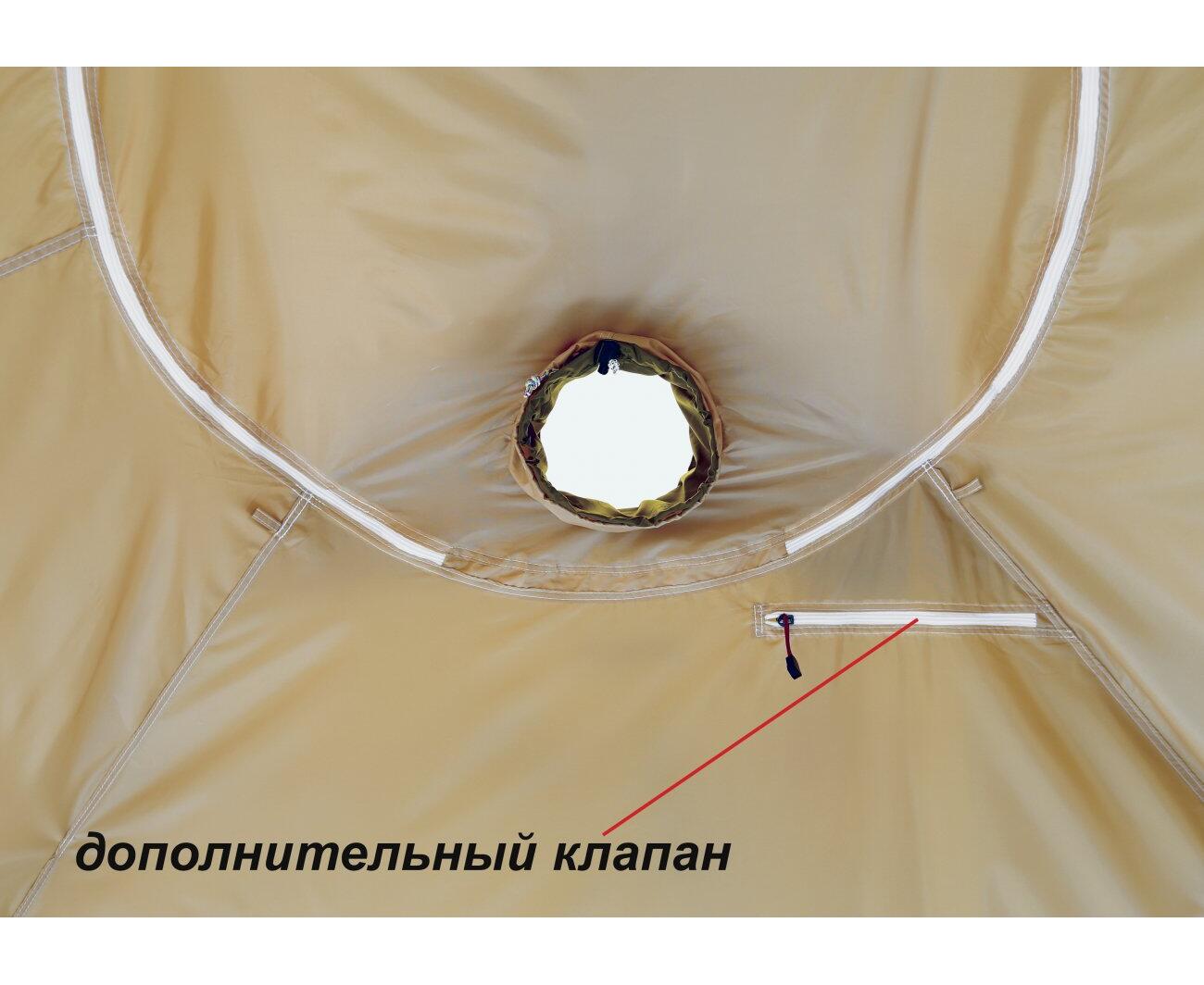

Вытяжной клапан оснащен противомоскитной сеткой, поэтому, для доступа к защитному козырьку вытяжного клапана с внутренней стороны палатки встроен дополнительный клапан, который продублирован как на внутреннем, так и на внешнем тентах. При необходимости, через эти открытые клапана можно закрывать/открывать защитный козырек, не выходя из палатки.

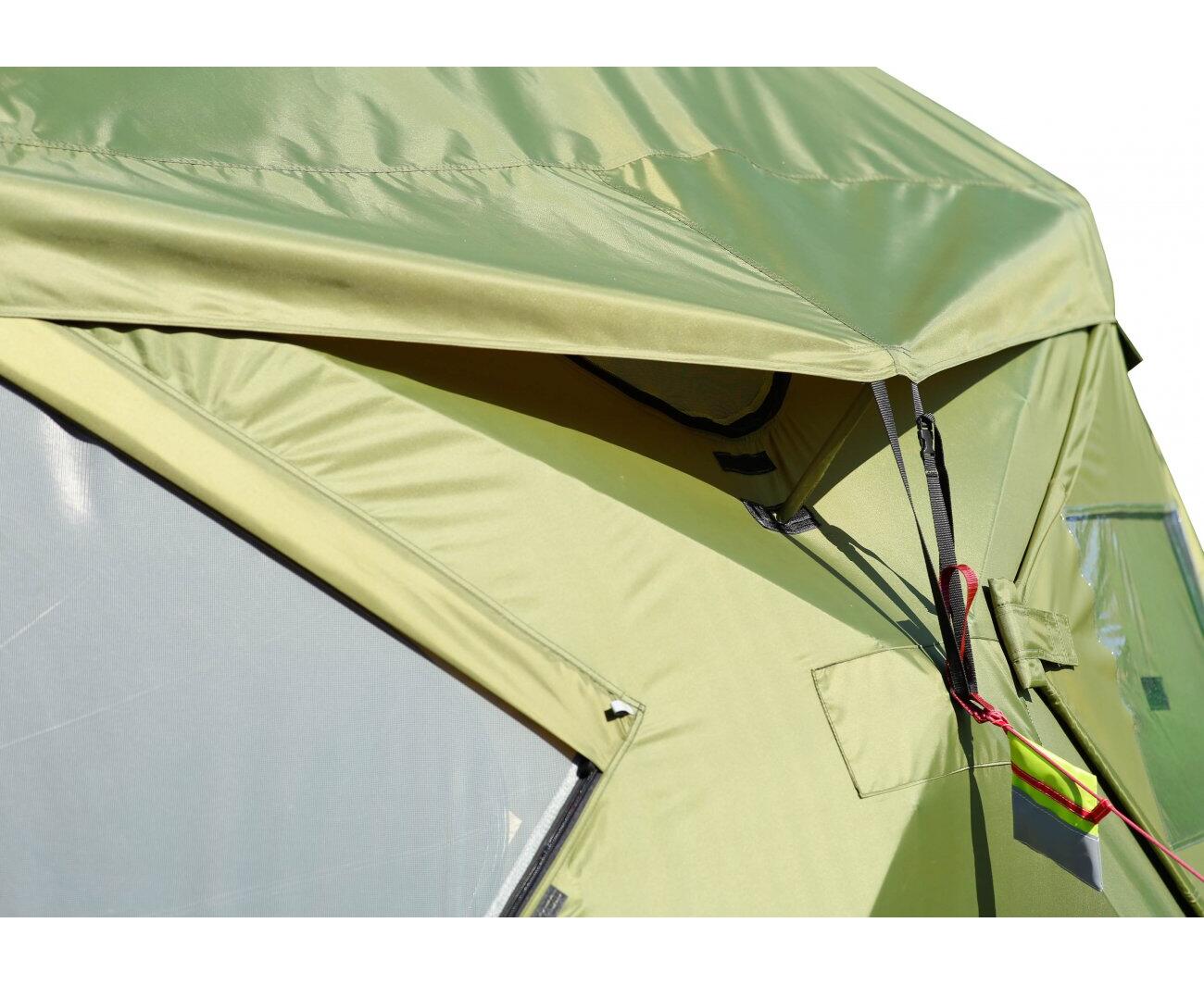

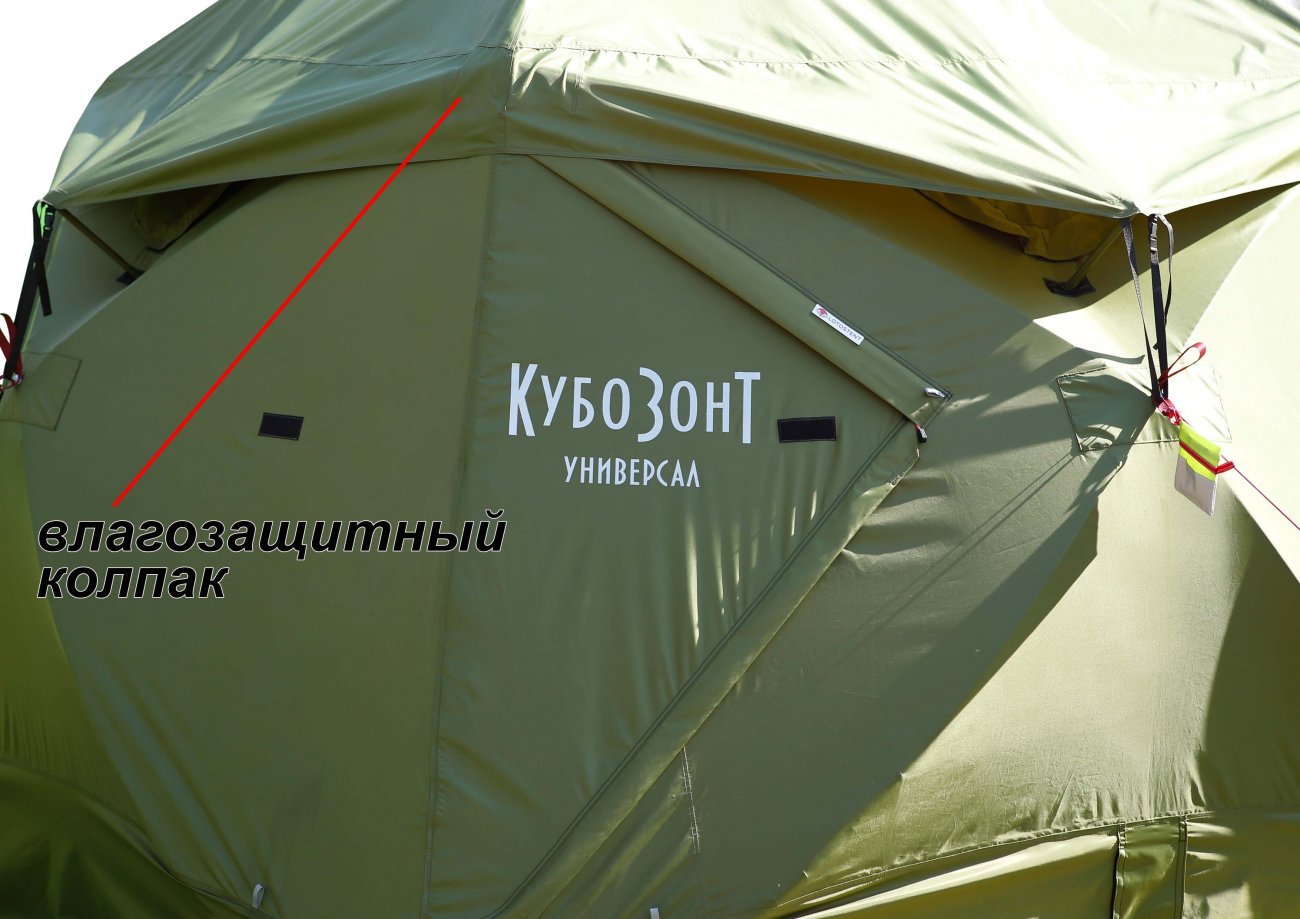

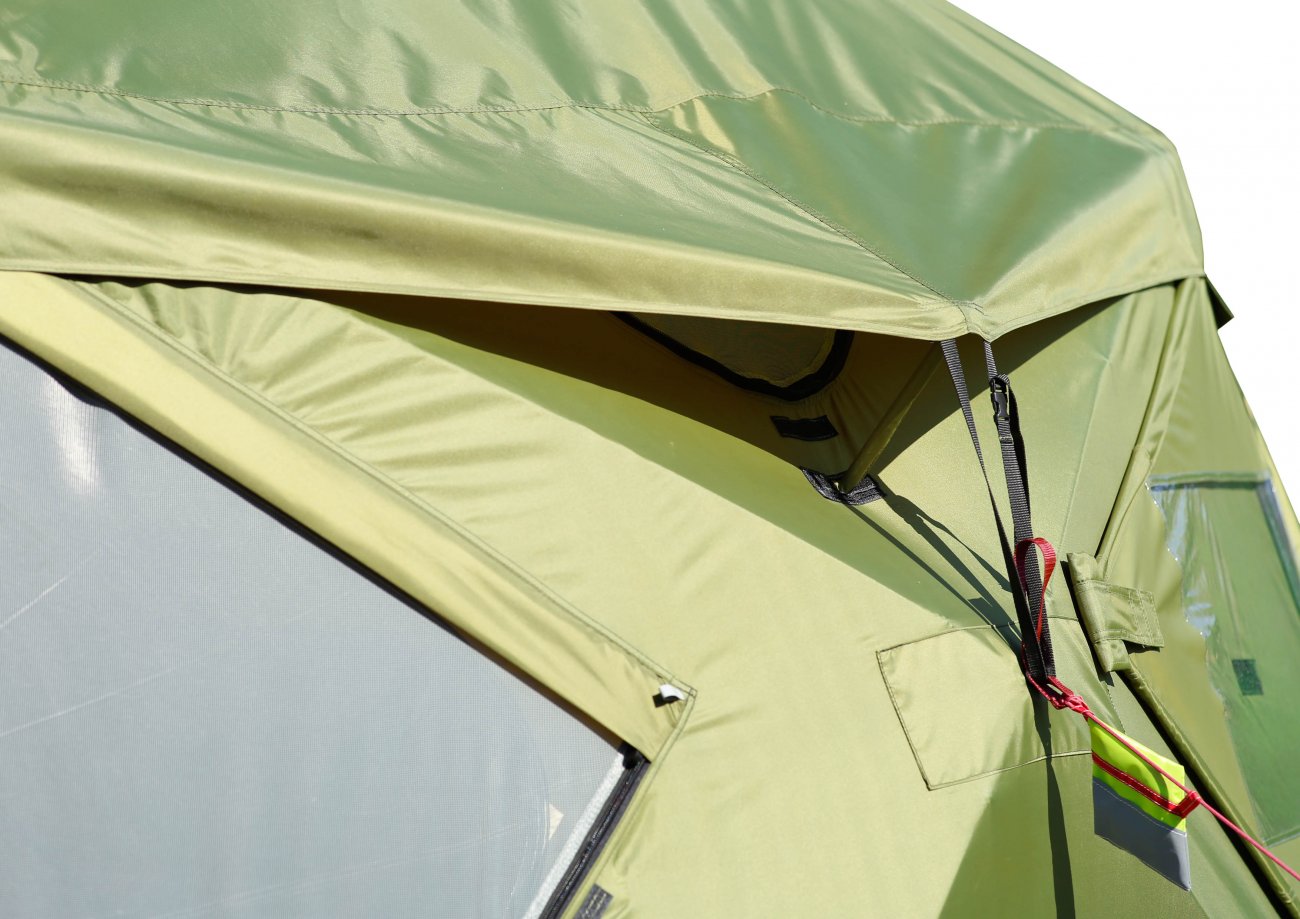

Влагозащитный колпак дублирует вытяжной клапан в макушке палатки, все четыре окошка, а также формирует защитную планку для съемной распашной двери. В дублирующих окна элементах колпака встроены опорные стоечки, с регулировкой их натяжения, благодаря которым открытые в палатке окна надежно защищены колпаком от осадков. При этом сквозь окна поступает уличный свет и доступен внешний обзор. Опорные стоечки создают вентилируемый воздушный зазор между колпаком и крышей палатки, благодаря которому купол палатки приобретает дополнительную теплоизоляцию в холодную погоду и меньше нагревается в жаркую погоду.

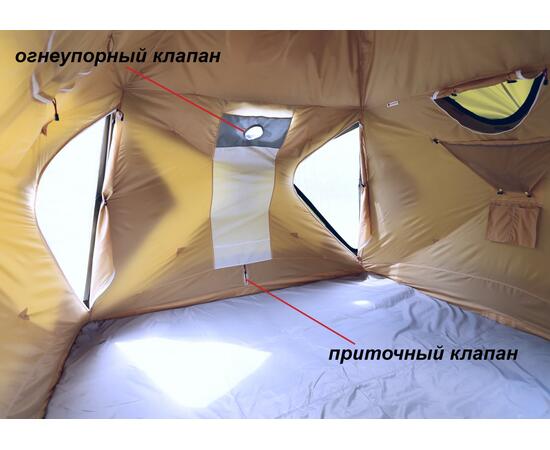

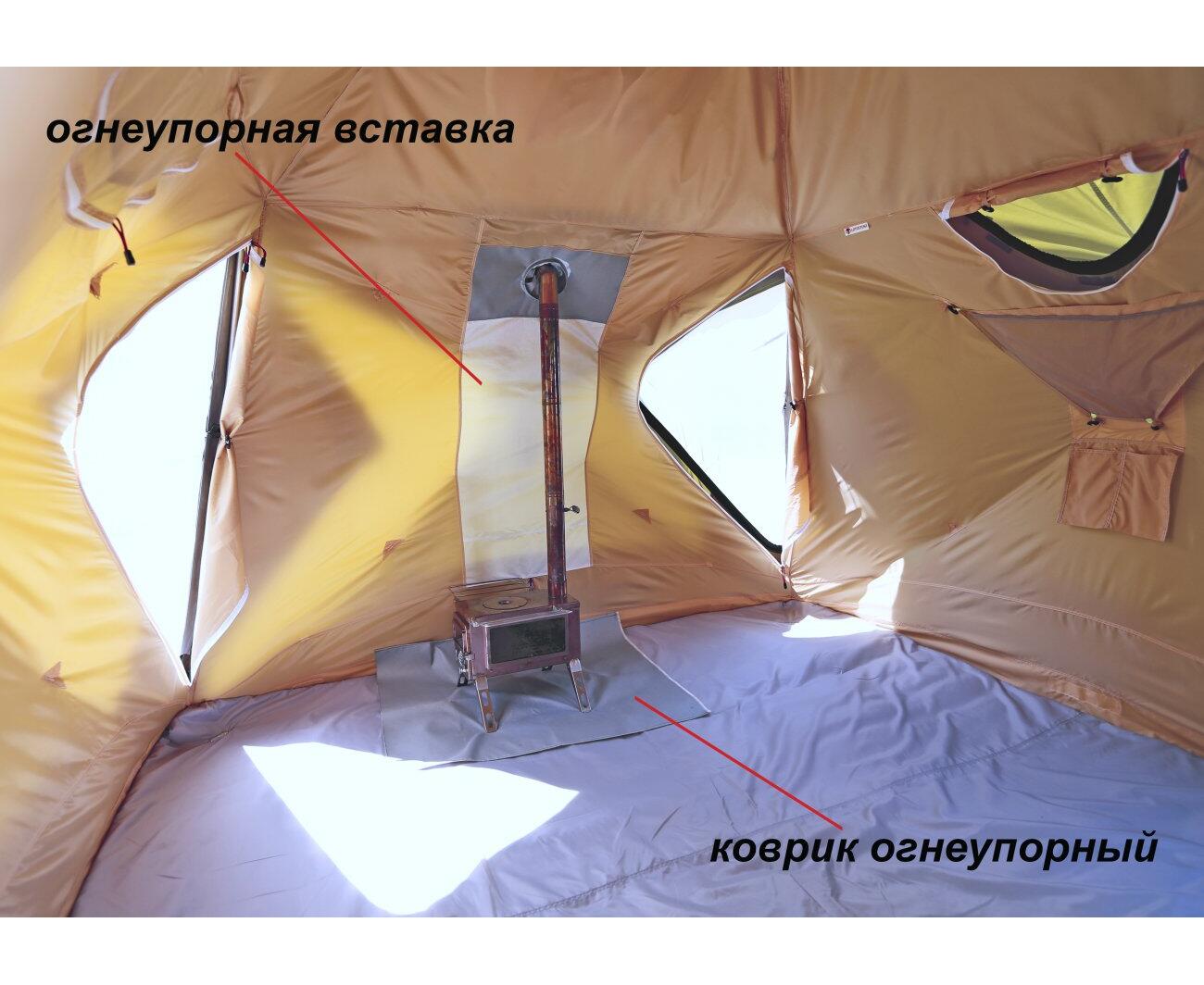

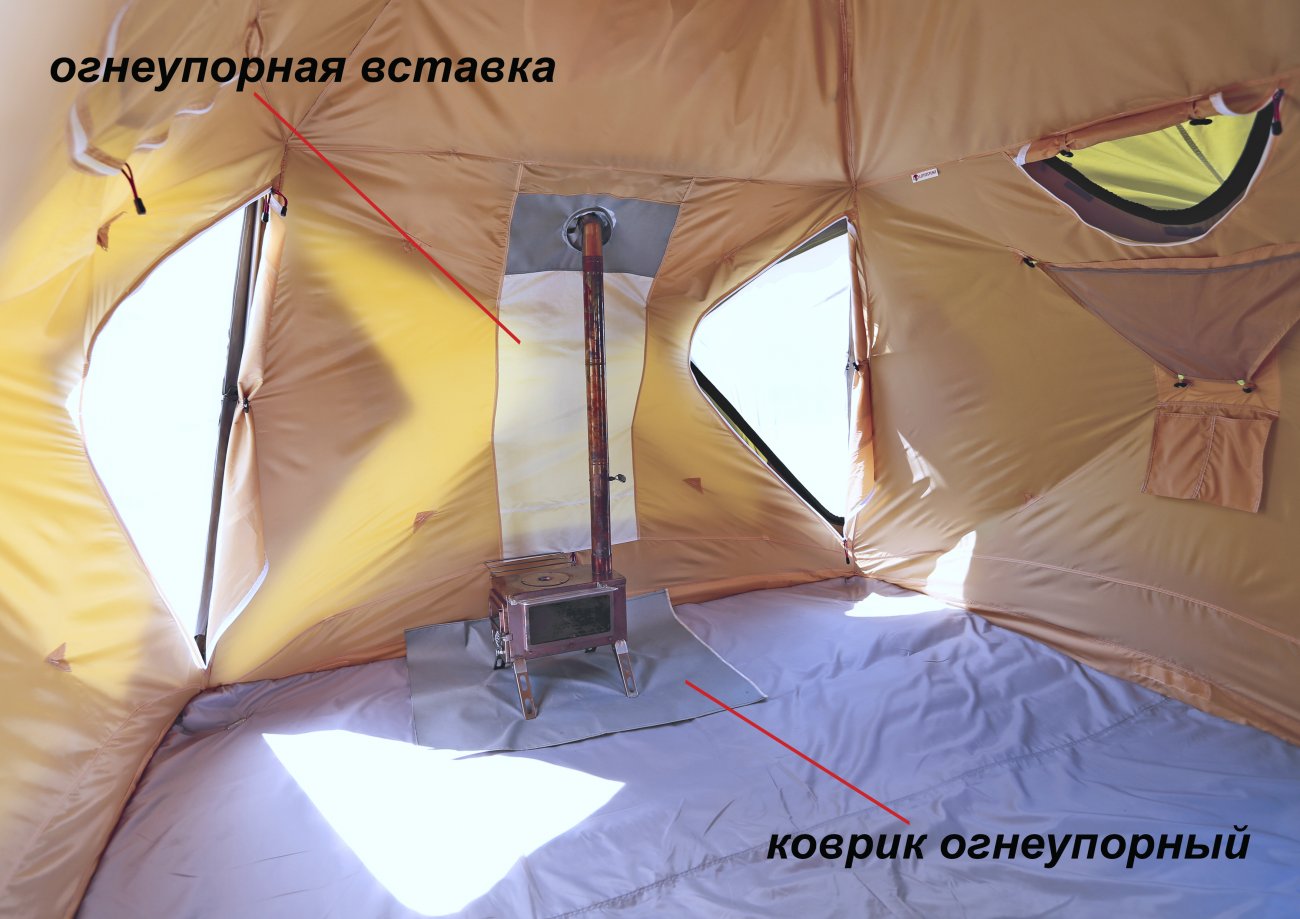

На одной из стенок внутреннего тента встроена огнеупорная вставка с клапаном для безопасной установки отопительной печи, при этом, воздушный зазор между тентами исключает повреждение внешнего тента тепловым нагревом печи. Огнеупорный клапан изготовлен из прочной, эластичной кремнеземной ткани с двухсторонним полиуретановом покрытием (плотность 600 г/м2). Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности. Огнеупорная вставка на стенке тента выполнена из ткани «ТАФ» и рассчитана на температуру +280 °С. При интенсивной эксплуатации отопительной печи, а также, эксплуатации печи в режиме максимальной мощности, в зоне разделки (место фиксации трубы в огнеупорном клапане) рекомендуется установить дополнительный теплоизолятор.

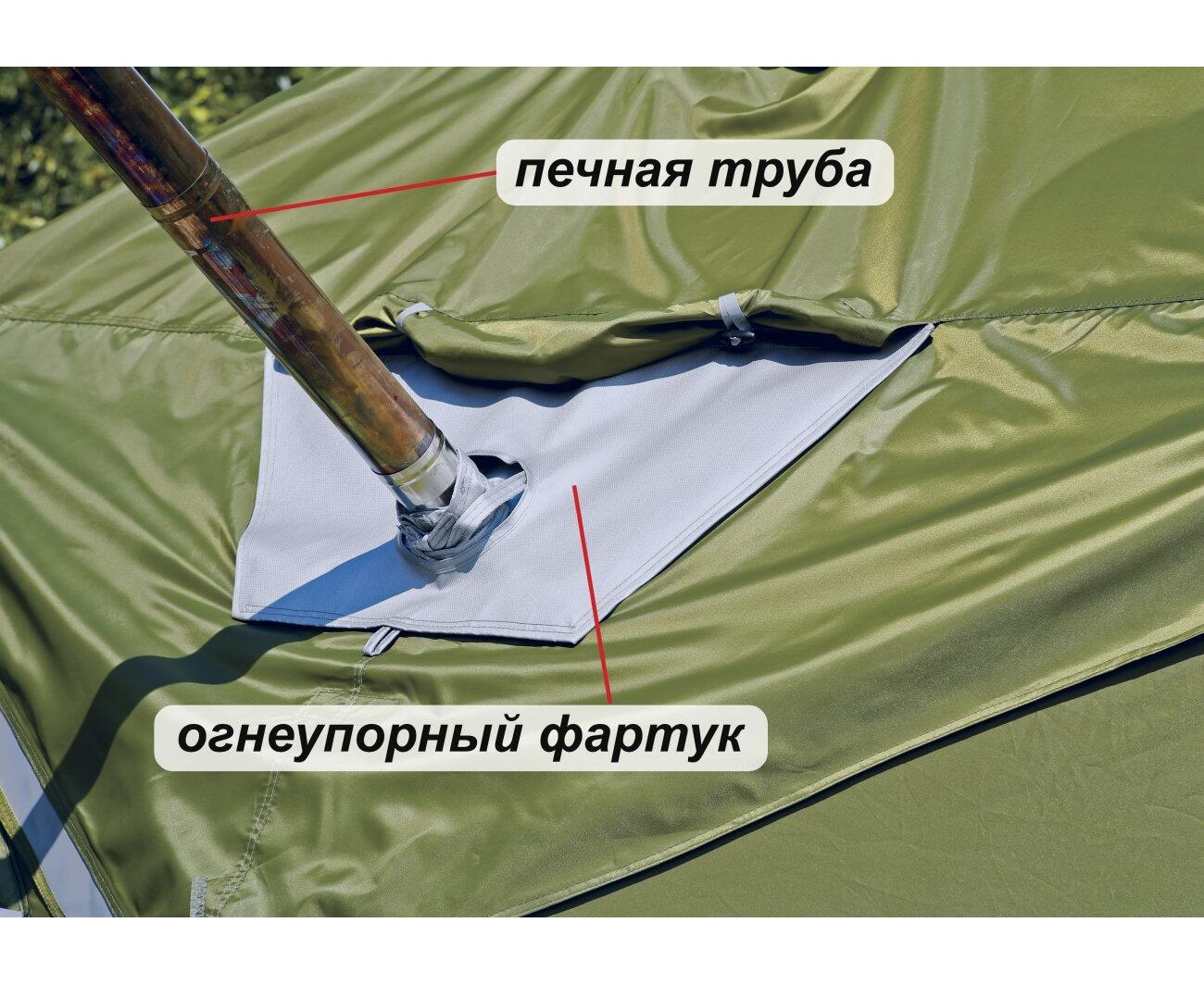

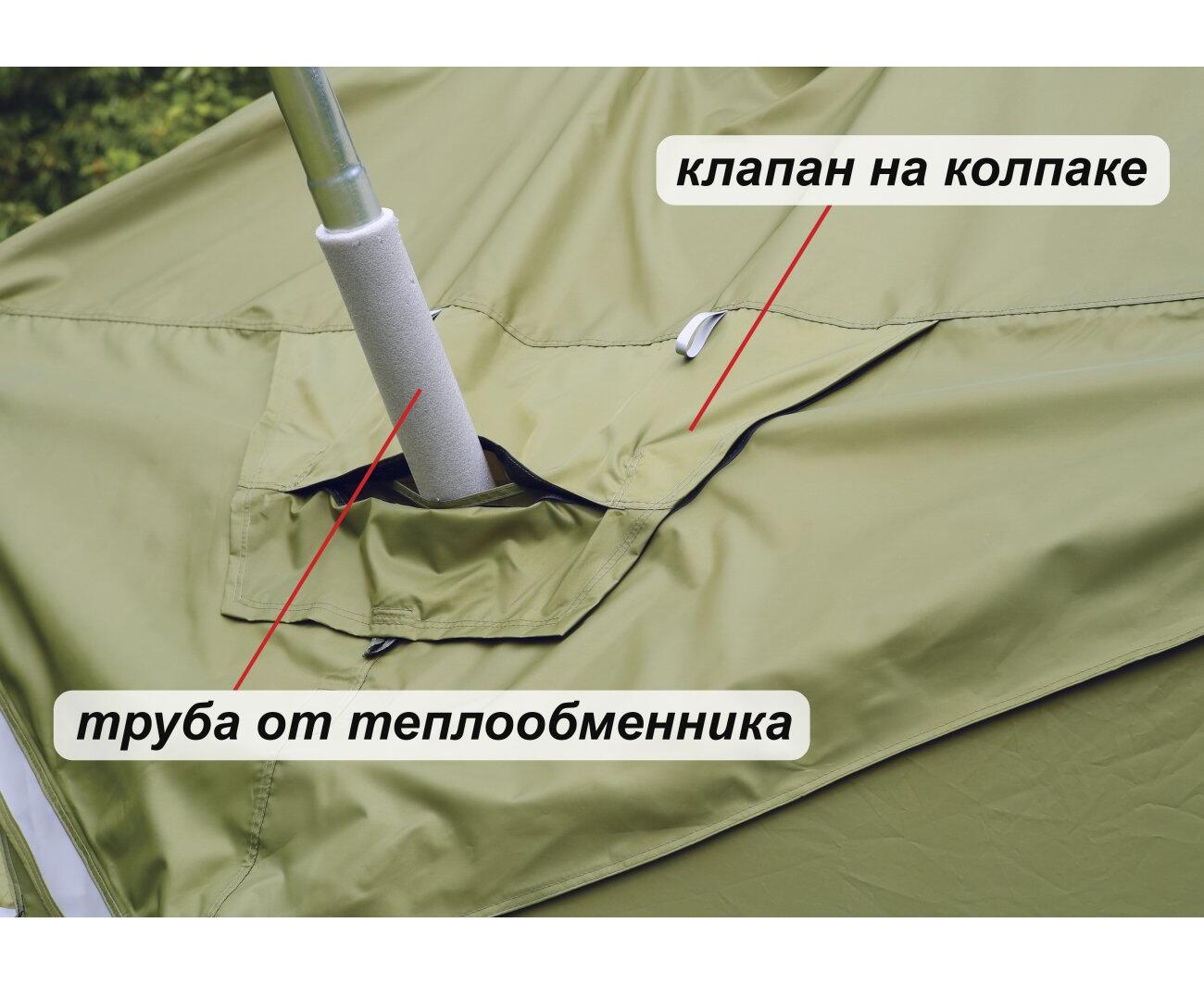

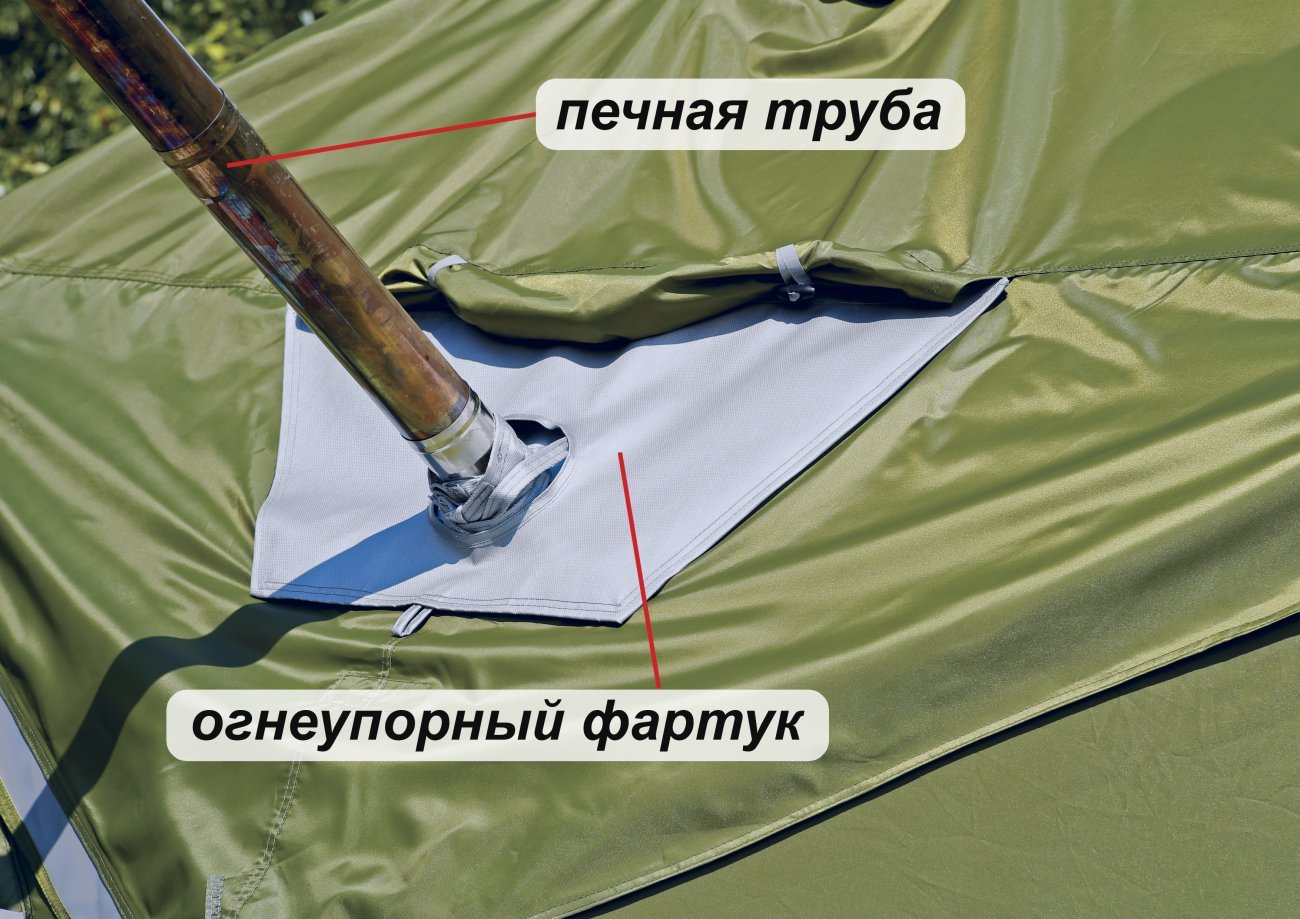

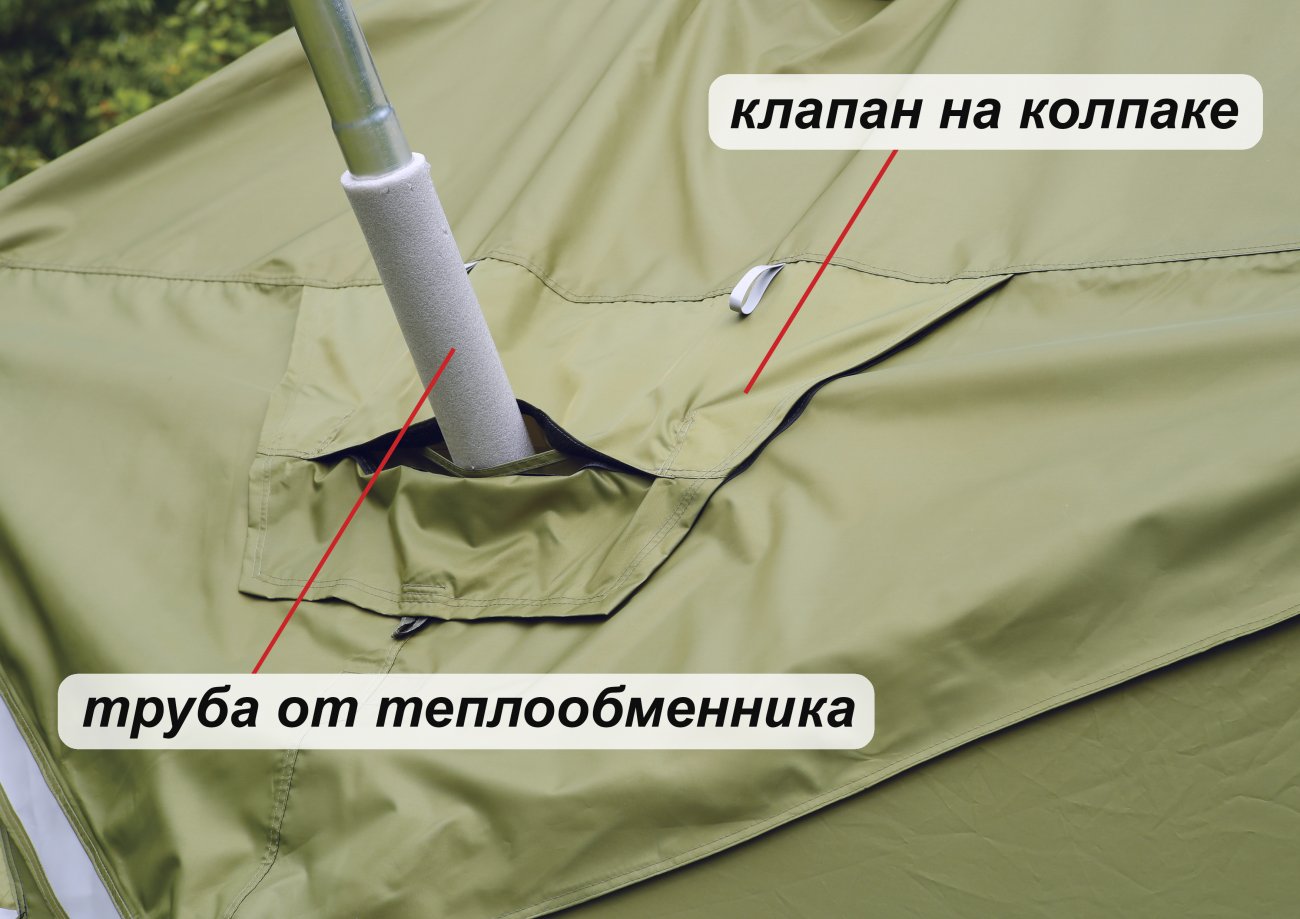

Окошко в палатке, предназначенное для установки вытяжной трубы от теплообменника или от дровяной печи, дублируется на колпаке специальным клапаном под трубу. При эксплуатации палатки с теплообменником, вытяжная труба выводится через этот клапан, который обеспечивает водостойкость в зоне вывода трубы. При эксплуатации палатки с дровяной печью, вытяжная труба выводится через полностью открытый клапан на колпаке, при этом, в сам проем этого клапана устанавливается специальный огнеупорный фартук, обеспечивающий защиту зоны вывода трубы от осадков. Клапан на колпаке подворачивается и крепится клевантами с небольшим навесом сверху на огнеупорный фартук, что предотвращает затекание воды под фартук во время дождя.

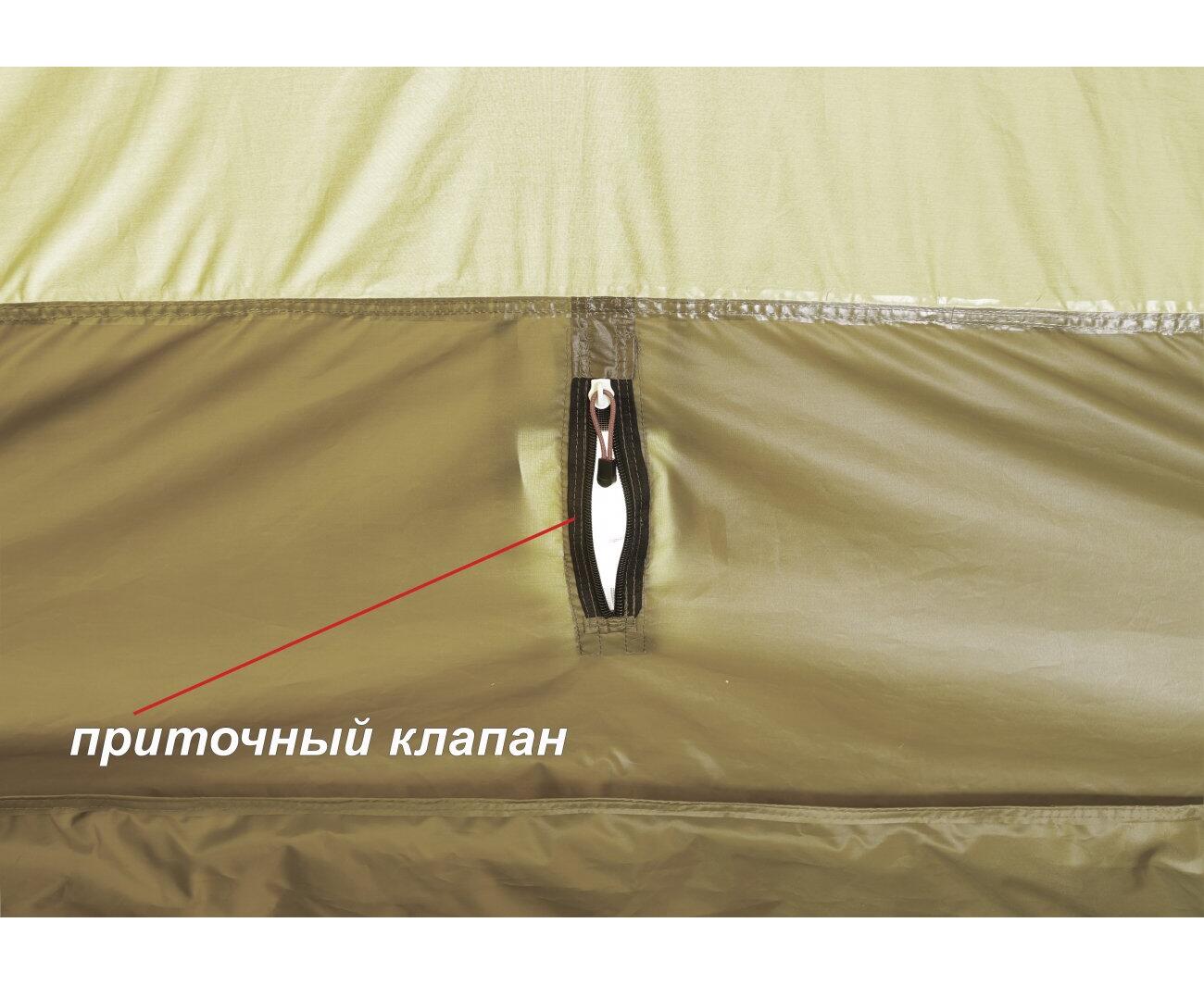

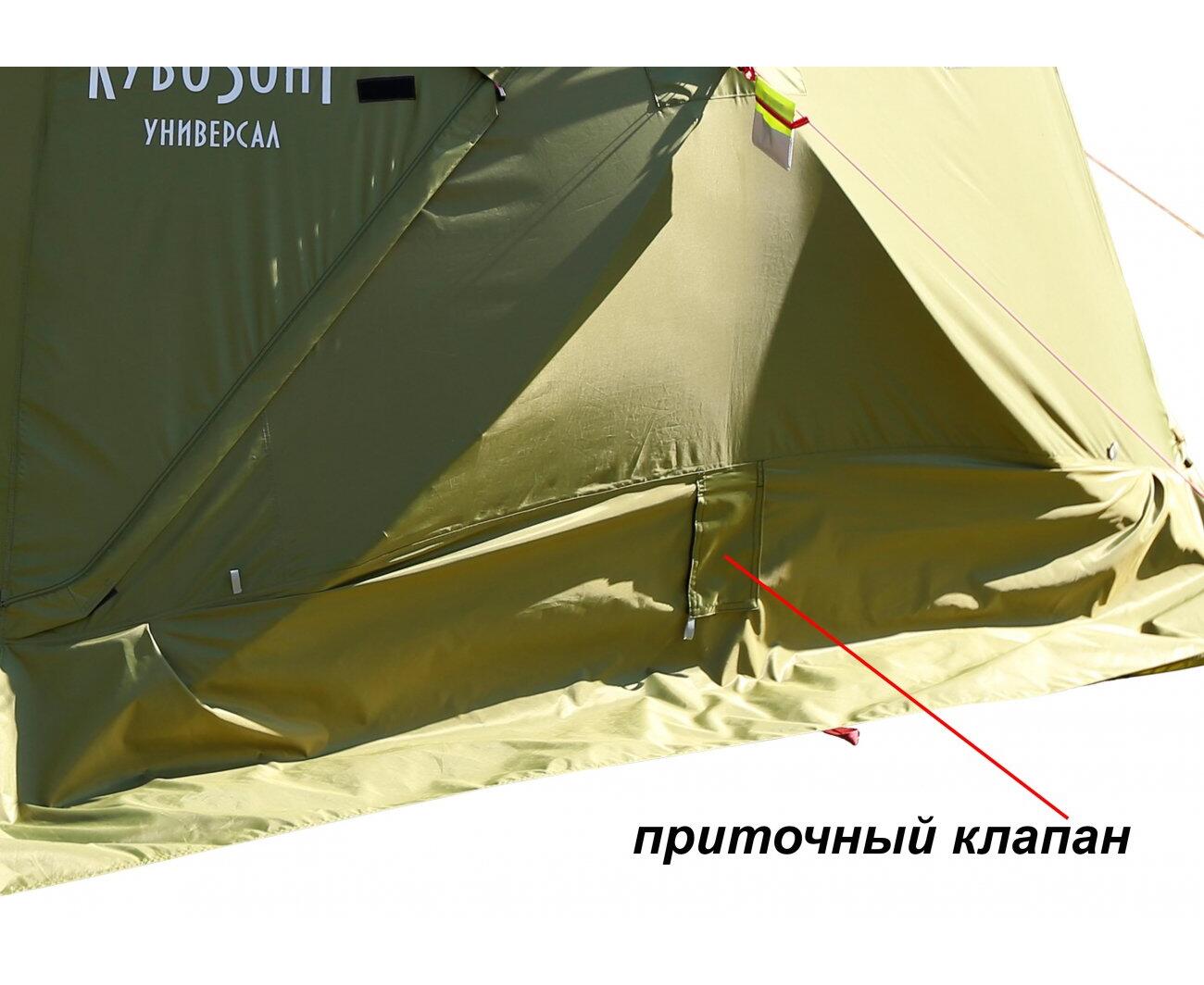

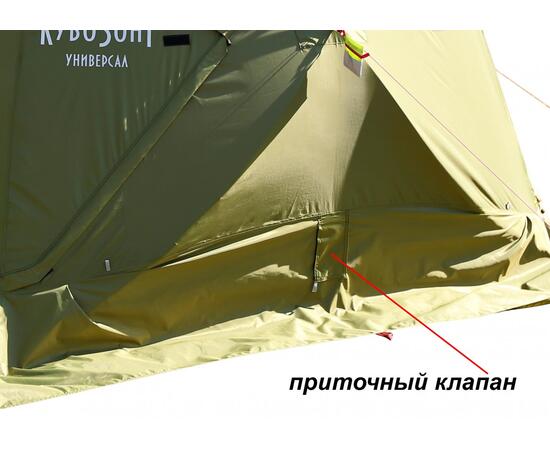

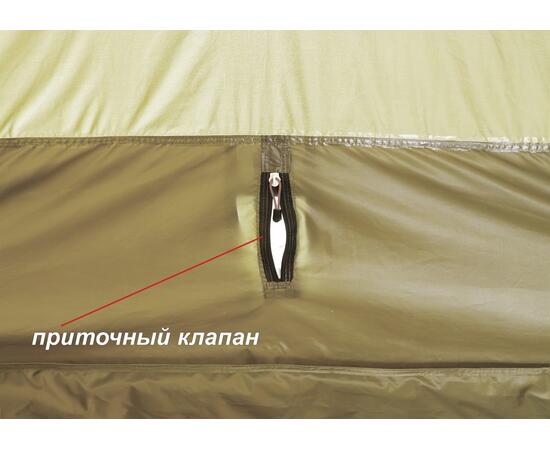

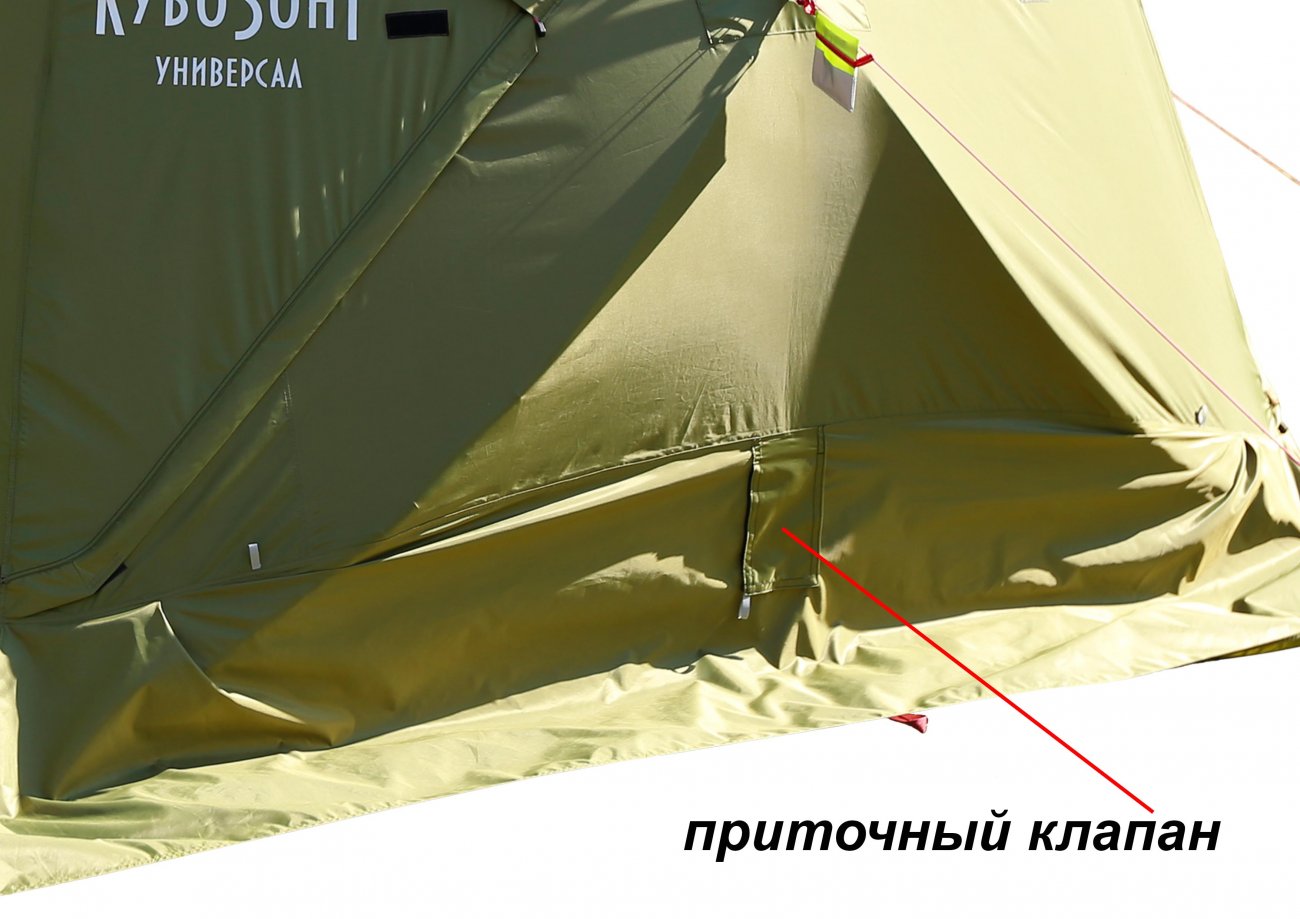

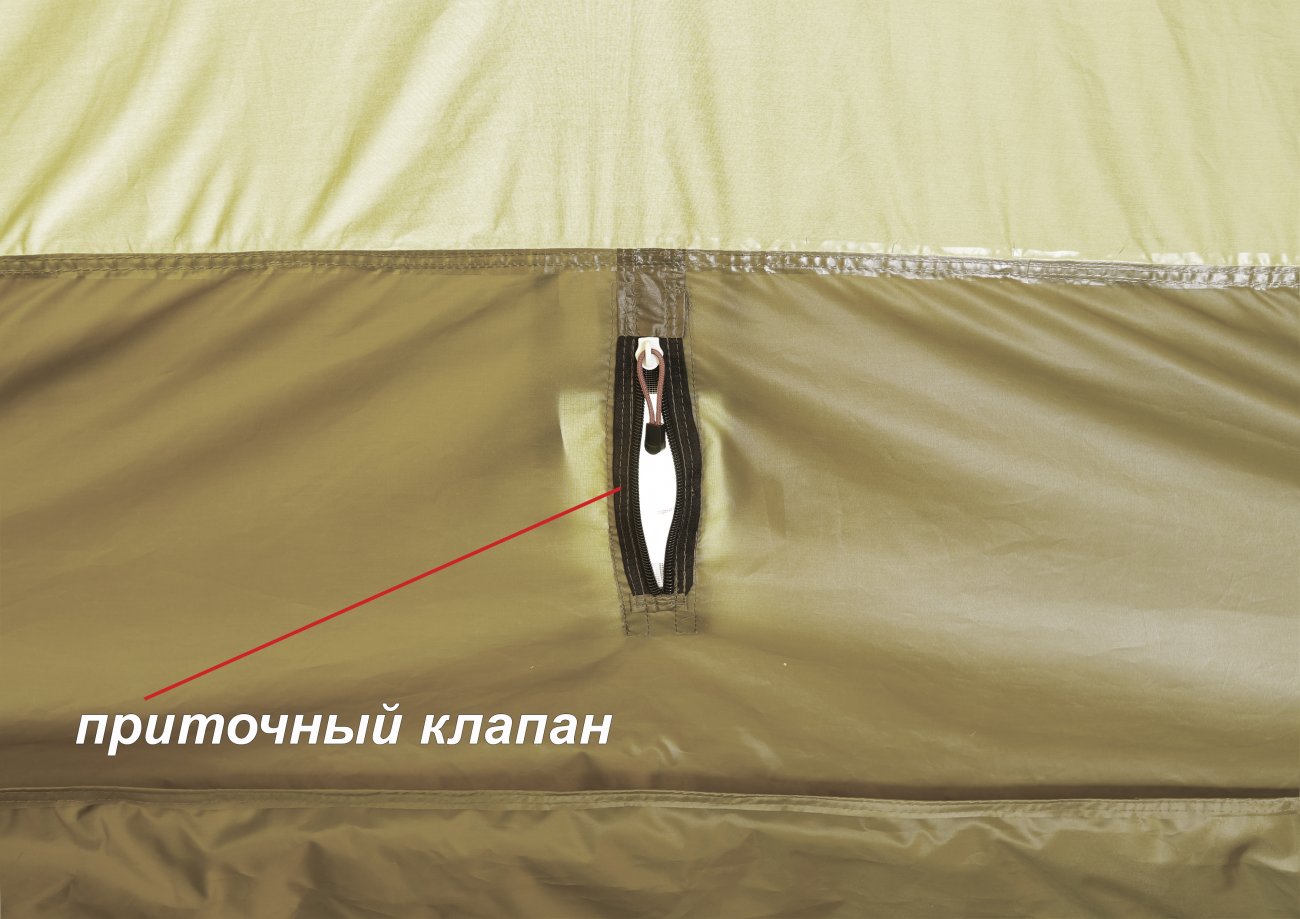

На двух противоположных стенках, в нижней части, расположены регулируемые приточные клапаны для поступления воздуха. С наружной стороны приточные клапаны защищены от осадков внешней юбкой, в которой, в свою очередь, встроен свой дополнительный клапан, фиксируемый на «липучке». Клапан на внешней юбке упрощает ввод/вывод приточных труб для систем отопления, или прочих коммуникаций.

С внешней стороны, под юбкой, приточный клапаны защищены москитными сетками, которые фиксируются на липучке. При необходимости, например, если требуется разместить в клапане приточную трубу, москитная сетка снимается с клапана.

Палатка кубозонт предусматривает установку внешних автономных обогревателей («Вебасто»). Установка автономного обогревателя, согласно правил и требований по безопасности обогревателя, производится с внешней стороны палатки, при этом коммуникации (электропровод и патрубок подачи теплого воздуха) вводятся в палатку через нижний приточный клапан в стенке палатки, который дублируется на внешней защитной юбке

Для защиты обогревателя от осадков с внешней стороны палатки предусмотрена возможность крепления защитного козырька. Козырек крепится к палатке за стропельную петлю на «хабе» и к петлям над внешней юбкой. Натяжка козырька производится шнуром-растяжкой, установленным на стенке палатки и фиксацией колышками к грунту

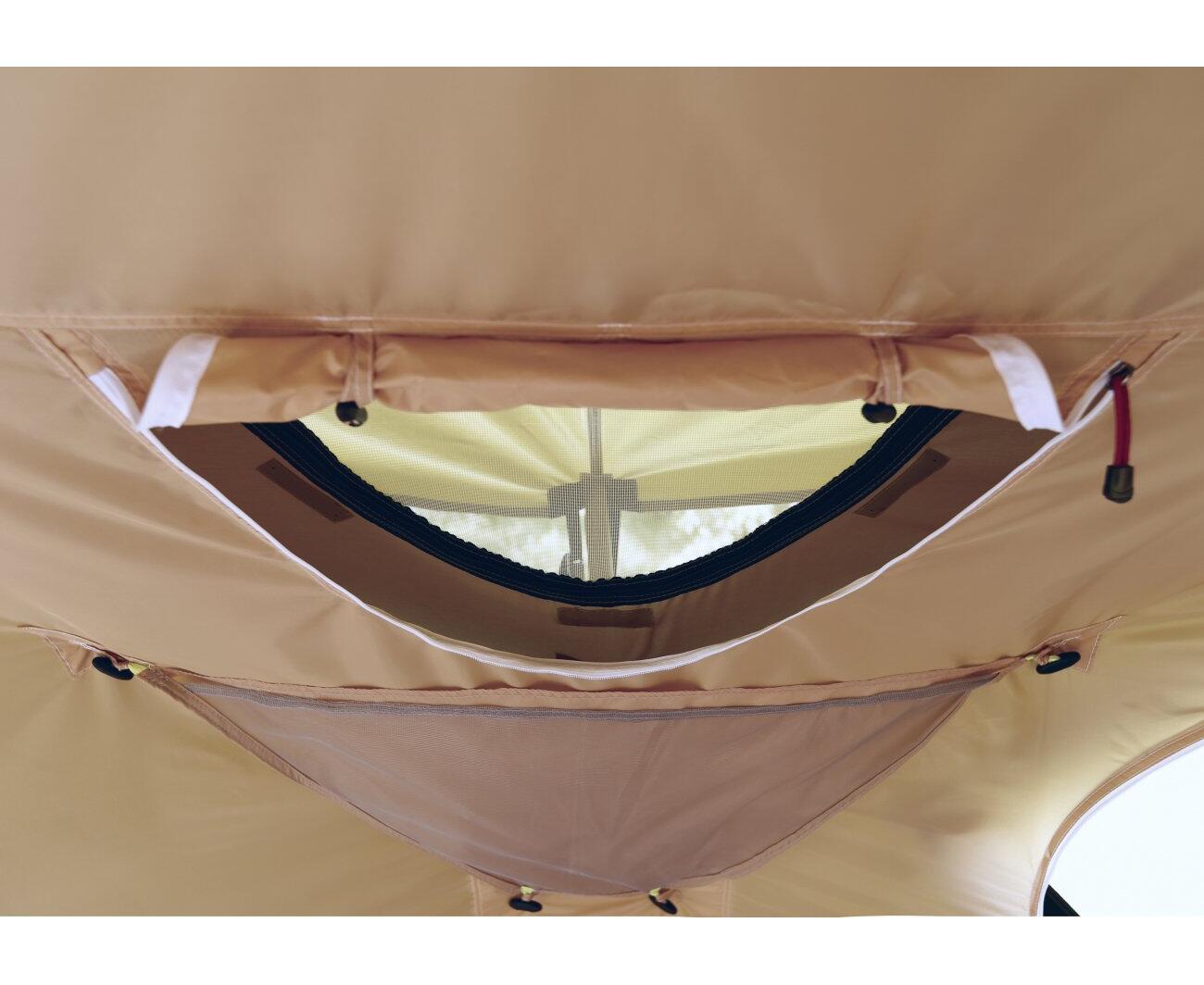

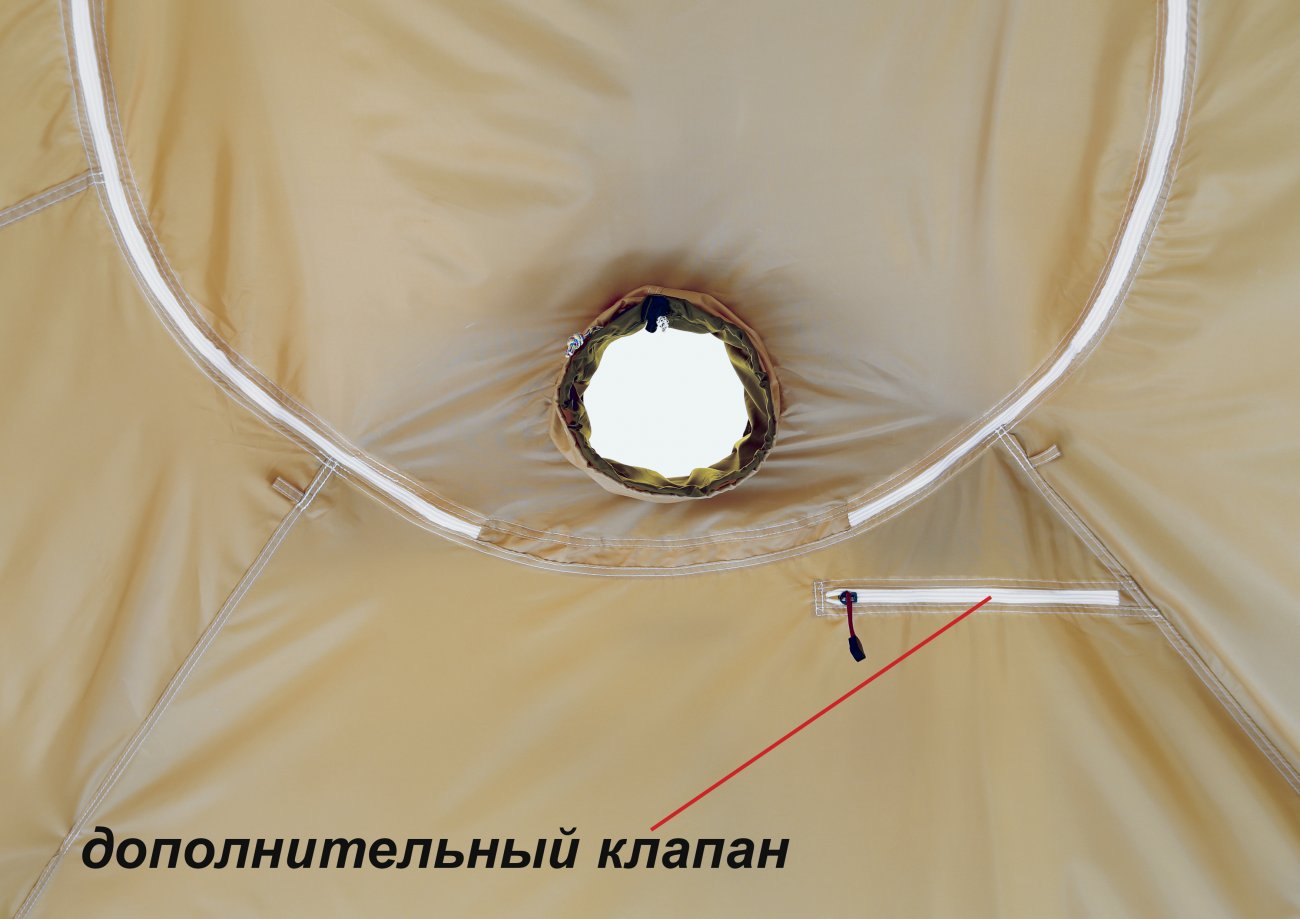

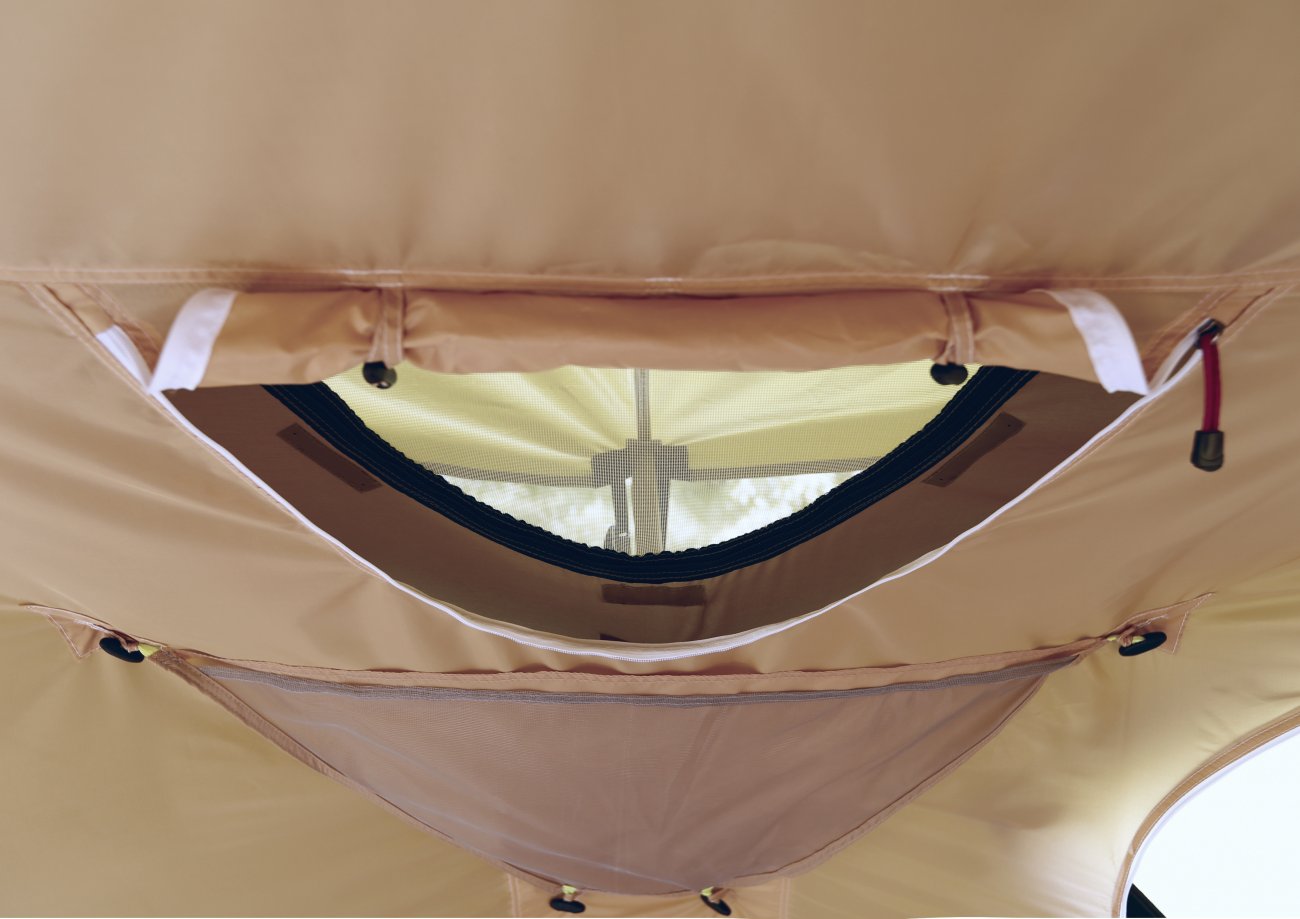

В потолке тента встроен люк для доступа к механизму раскрытия палатки. Люк открывается двумя встречными молниями. На трех стенках расположены кармашки для мелких предметов и съемные органайзеры для крупных предметов (в базовой комплектации установлен только один органайзер)

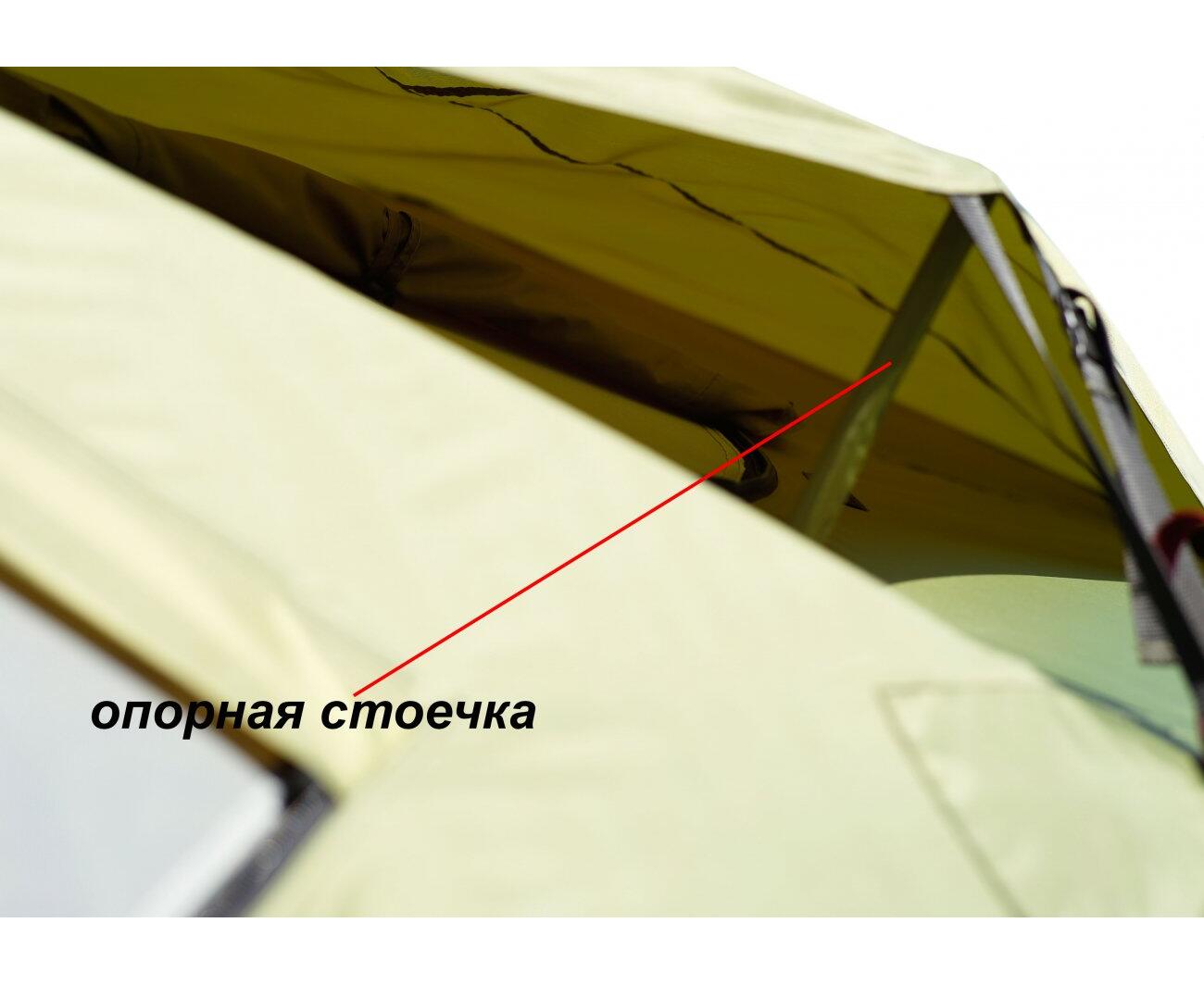

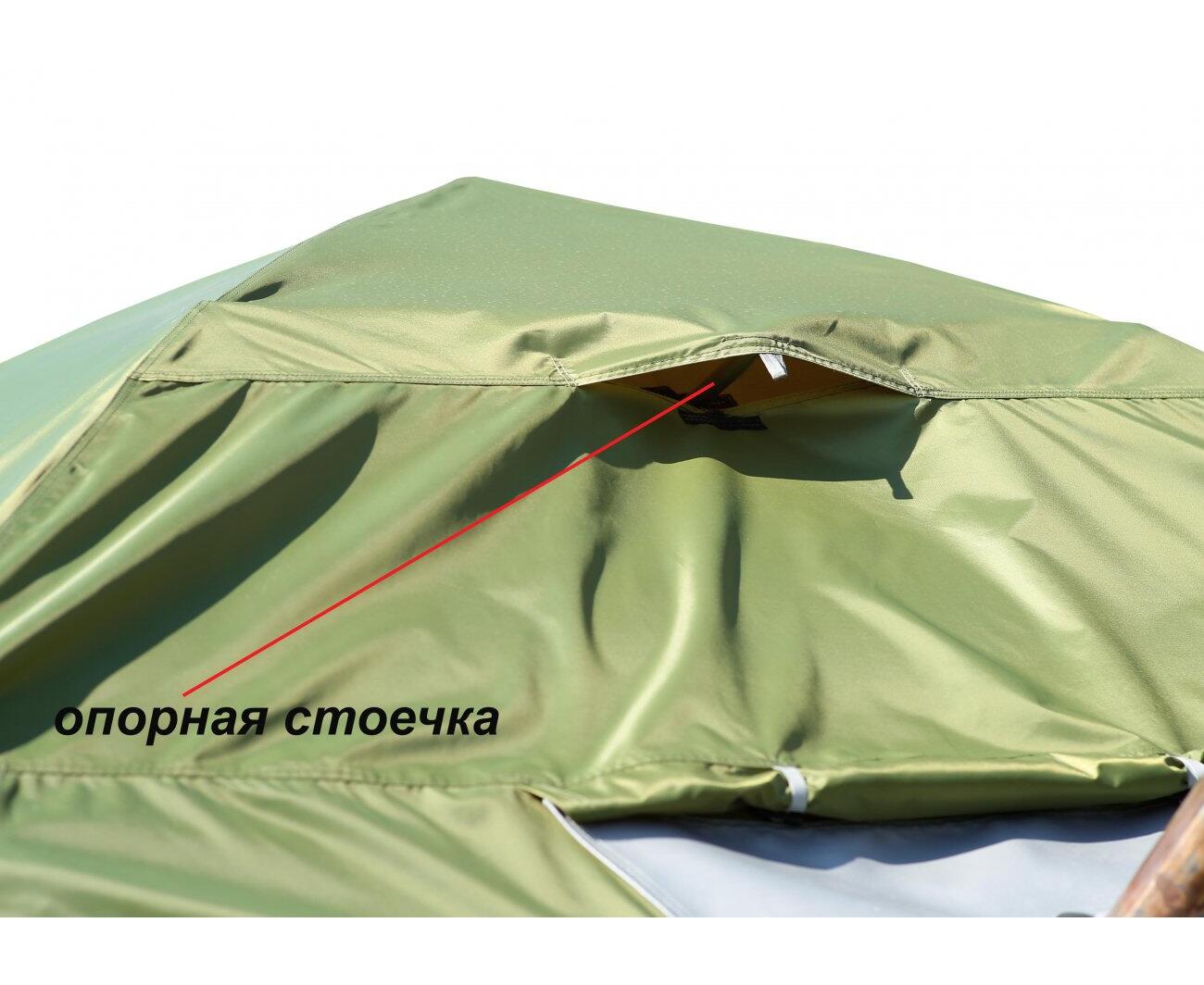

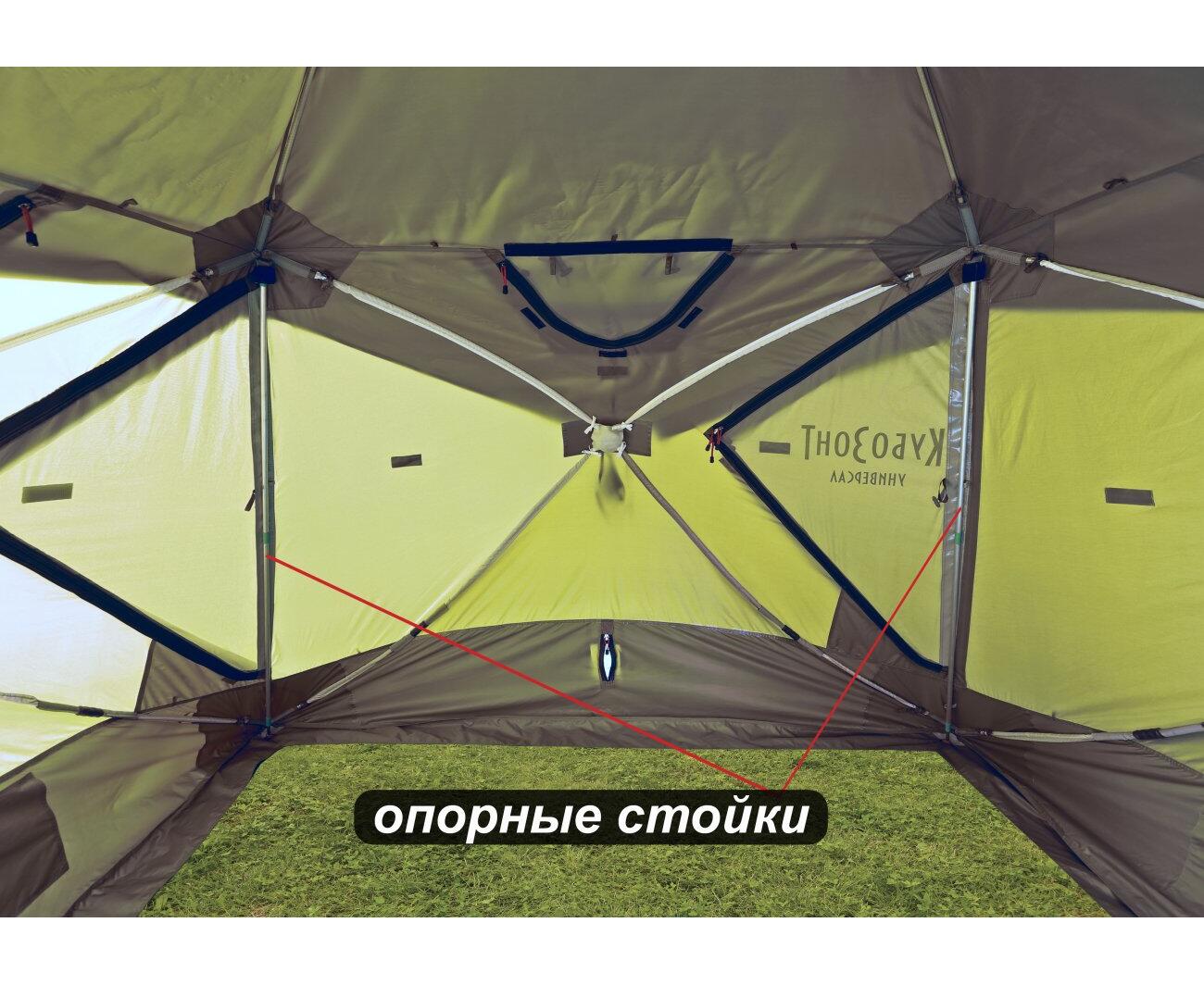

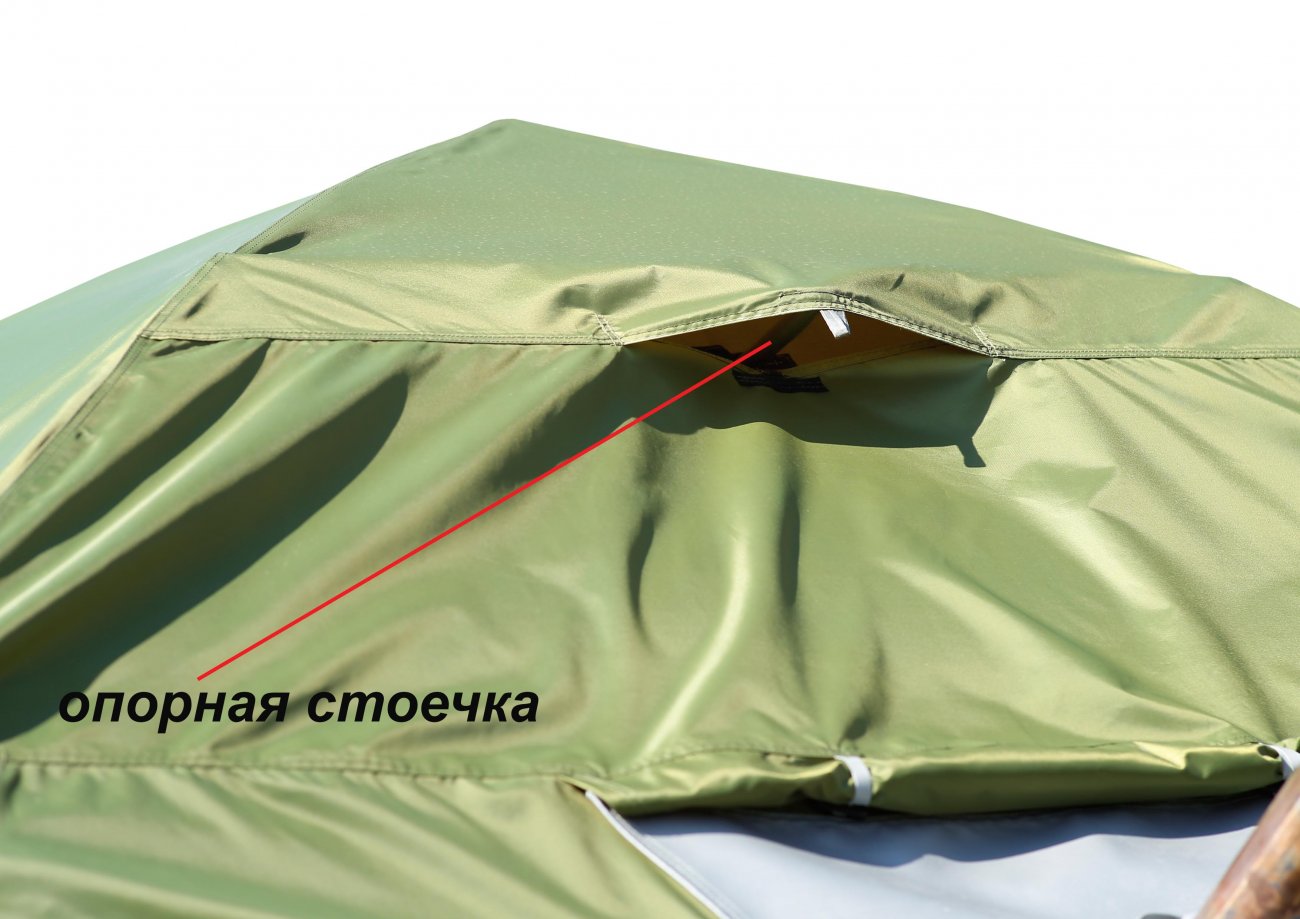

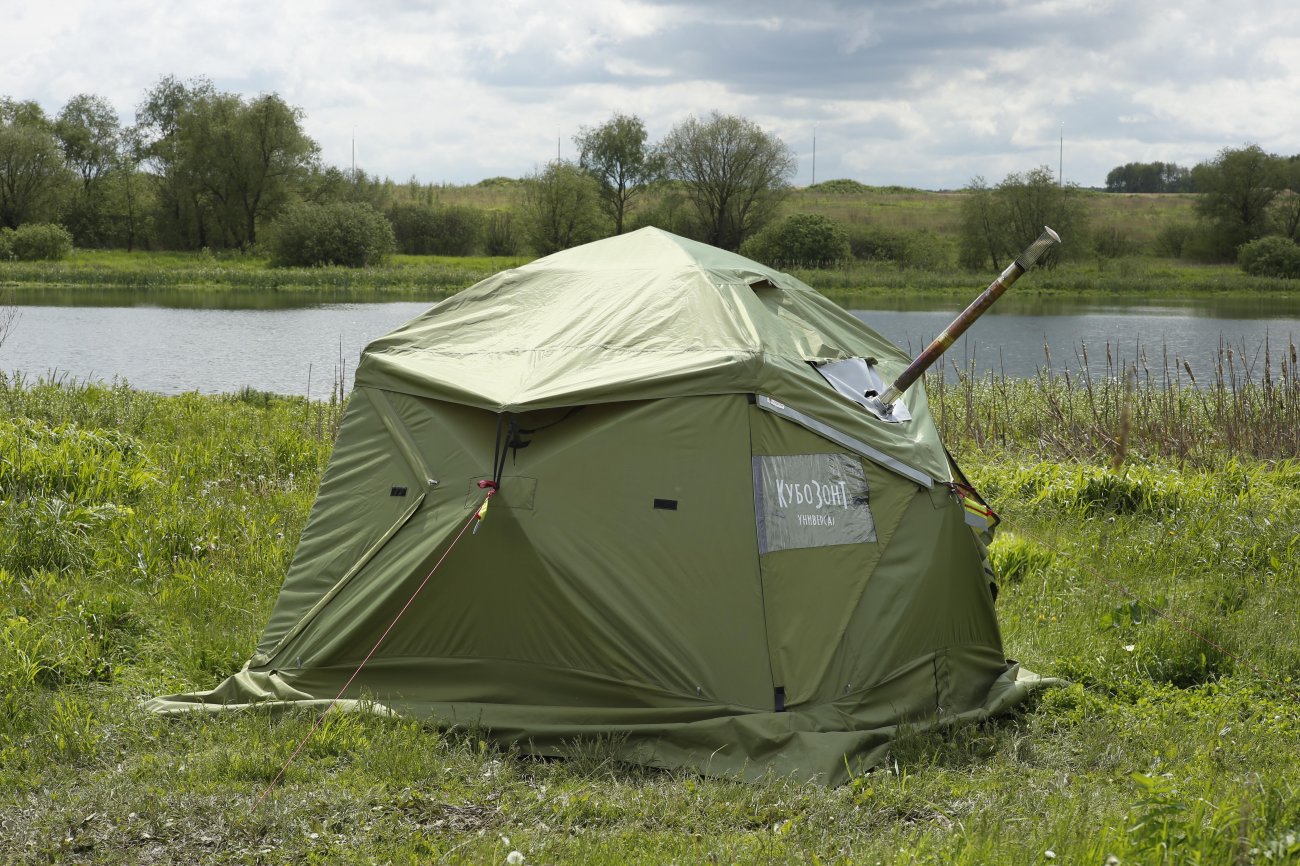

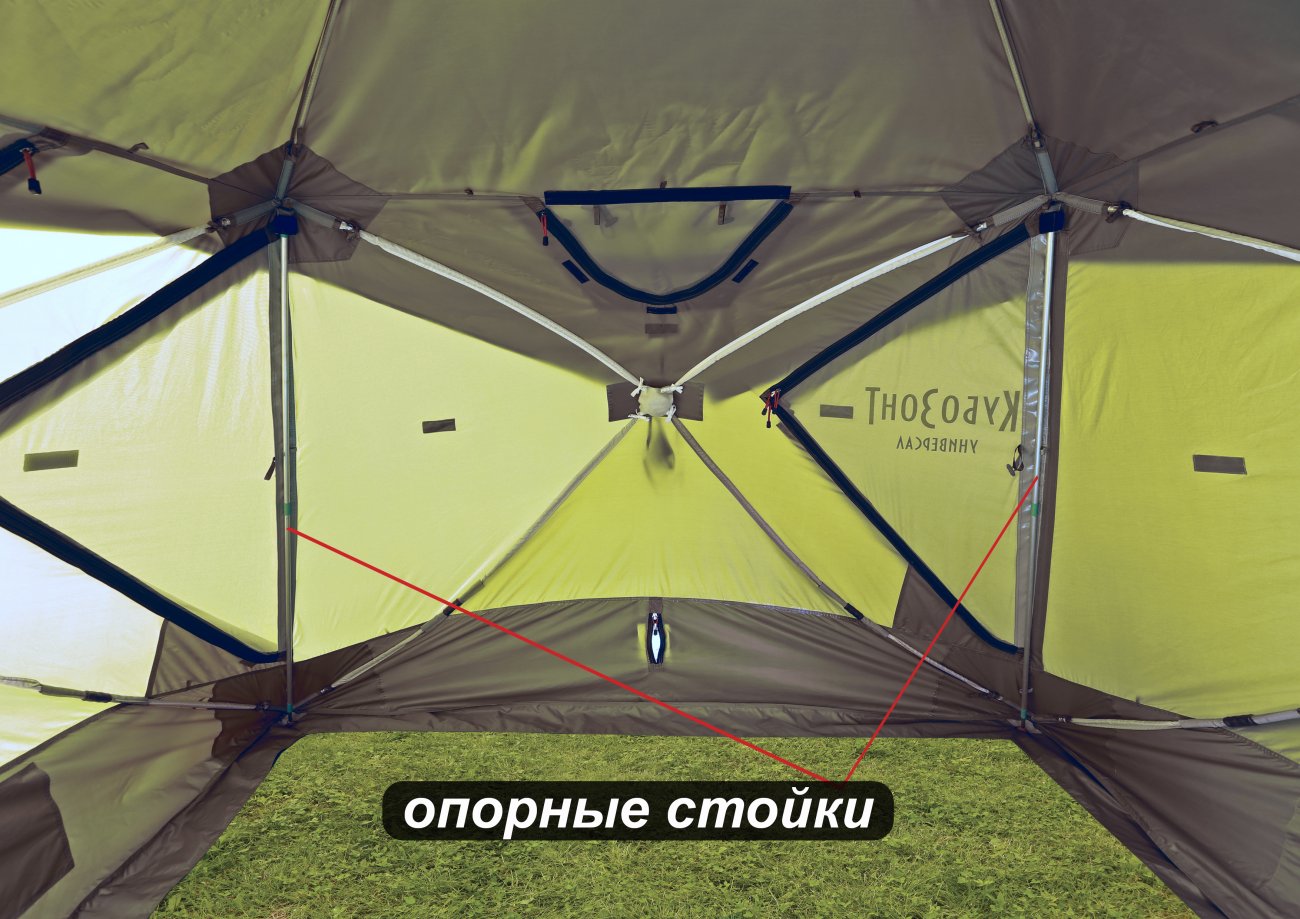

Большая палатка кубозонт гарантирует пользователям монолитную устойчивость даже в штормовую погоду. Для обеспечения максимальной ветроустойчивости укрытия необходимо установить по всем четырем углам палатки опорные стойки, которые входят в базовую комплектацию, закрепить все внешние крепления к грунту (четыре усиленные петли по углам под внешней юбкой), а также закрепить шнуры-растяжки по всем четырем стенкам.

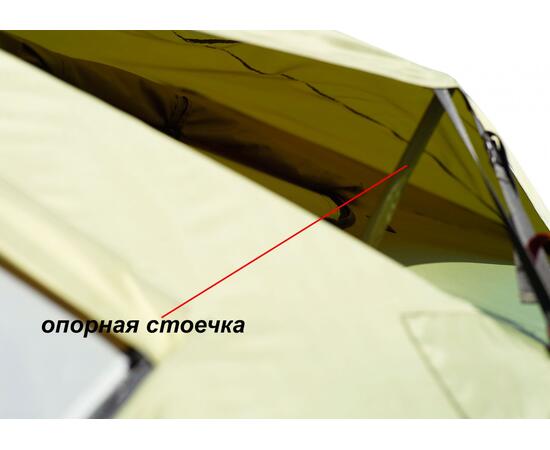

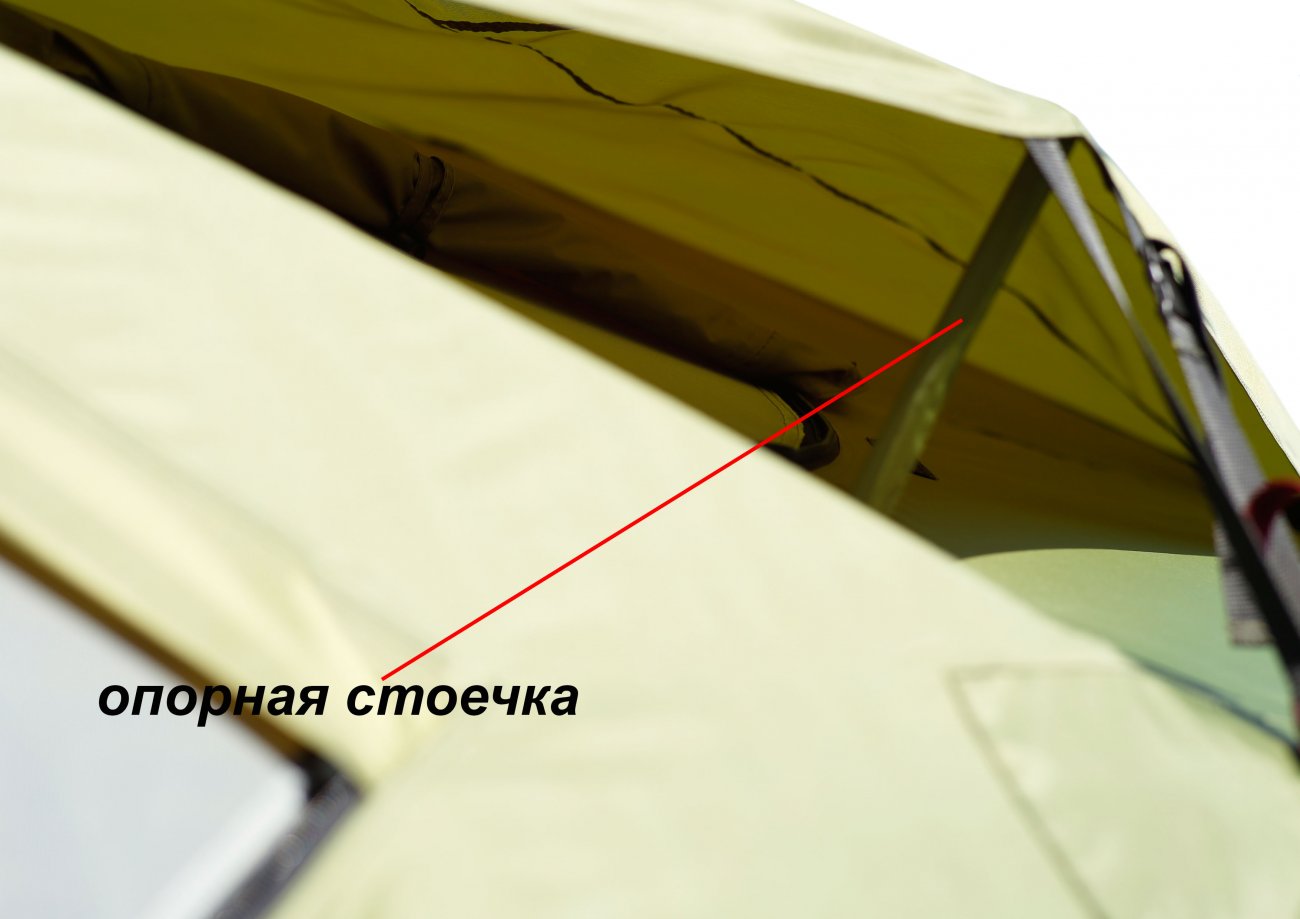

✔Опорная стойка устанавливается изнутри в предварительно раскрытой палатке. Для установки стойки ее необходимо вставить одним ее концом в специальный рукав из ПВХ в нижнем углу и закрепить противоположный конец стойки в верхнем углу откидным карманом из стропы.

✔При установке опорных стоек, рекомендуется отрегулировать их длину регулировочным винтом, расположенным в верхнем конце стойки. Оптимальная длина опорных стоек зависит от рельефа грунта, на котором установлена палатка. Правильная регулировка длины стоек обеспечит укрытию максимальную устойчивость. На установку всех четырех стоек требуется не более двух минут (смотрите процесс установки в видео-ролике – «Раскрытие палатки»).

К грунту палатка крепится колышками за силовые петли, расположенные по углам под внешней юбкой в местах сочленения дуг. Петли усилены ПВХ вставками, для защиты от протирания в местах опоры каркаса на грунте. Внешняя юбка оснащена восемью креплениями для надежной ее фиксации по мере необходимости.

Крепление палатки с натяжкой по всем четырем углам необходимо производить именно под юбкой, что обеспечивает жесткую фиксацию каркаса на грунте и лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.

Все боковые "хабы" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Дуги боковых стенок каркаса защищены тканевыми чехлами.

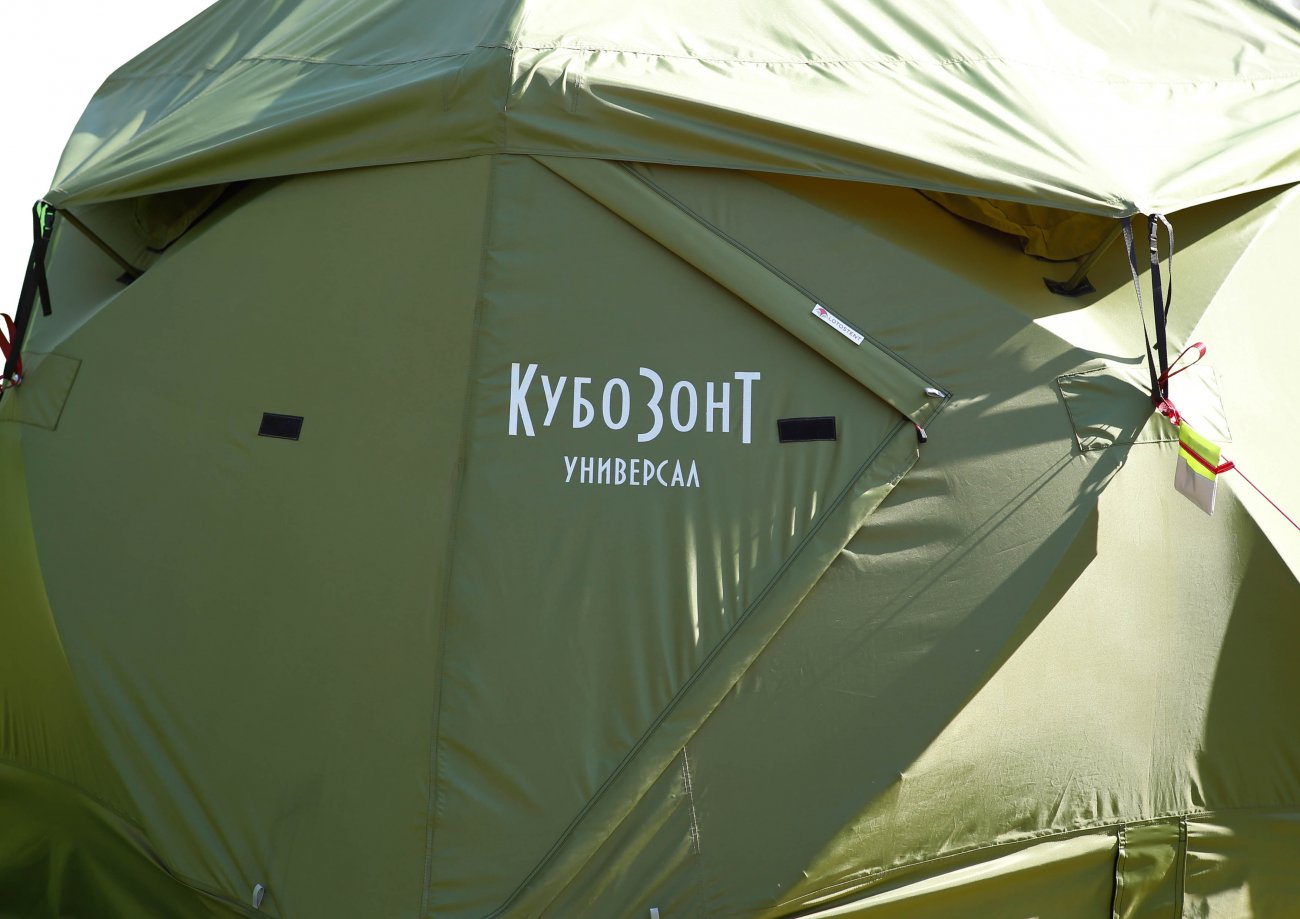

Окраска палатки ЛОТОС КубоЗонт 4у выполнена в защитном оливковом цвете, который гармонично сливается с фоном природы. Три тентовых слоя обеспечивают укрытию хорошую защиту от солнечного излучения.

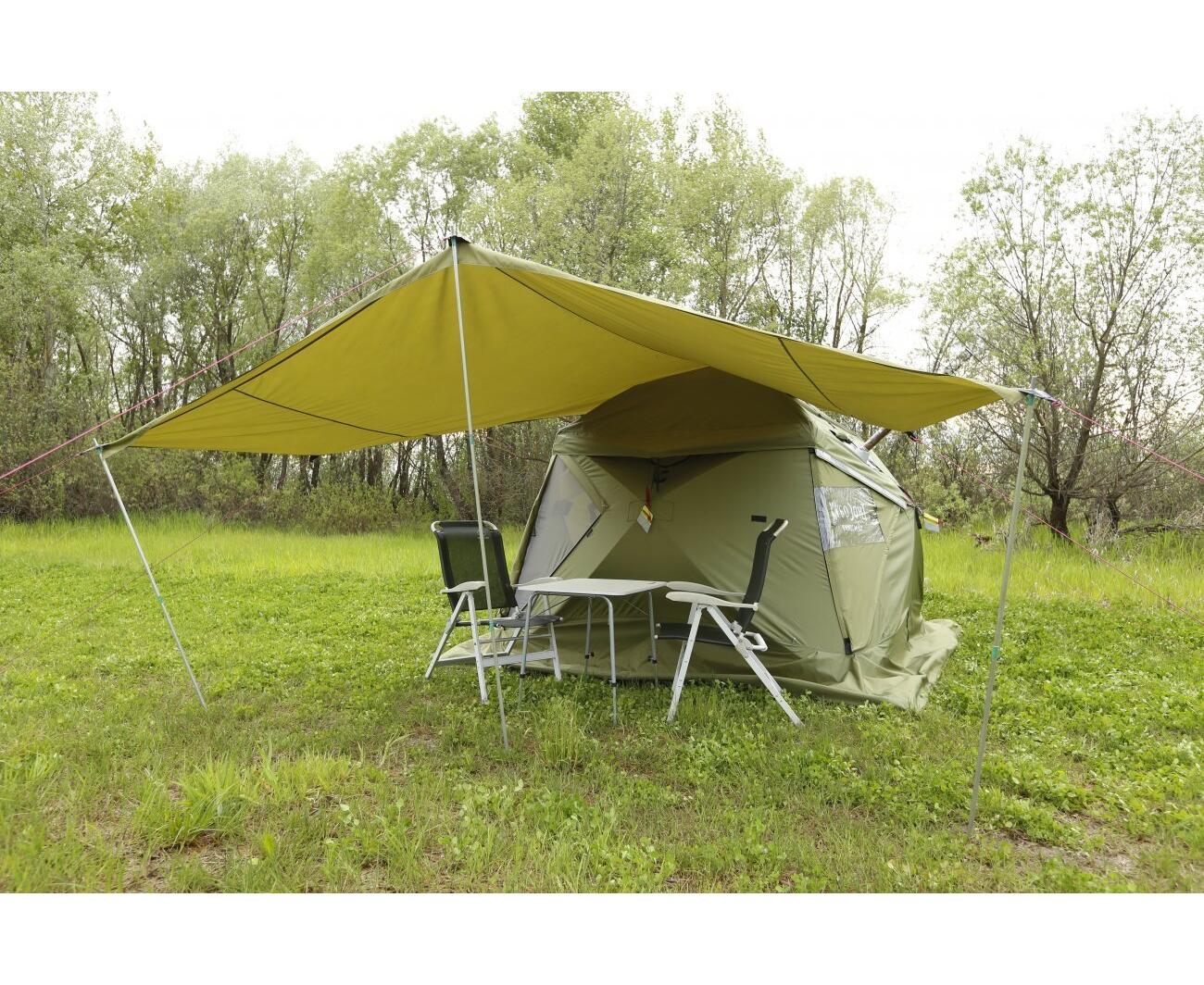

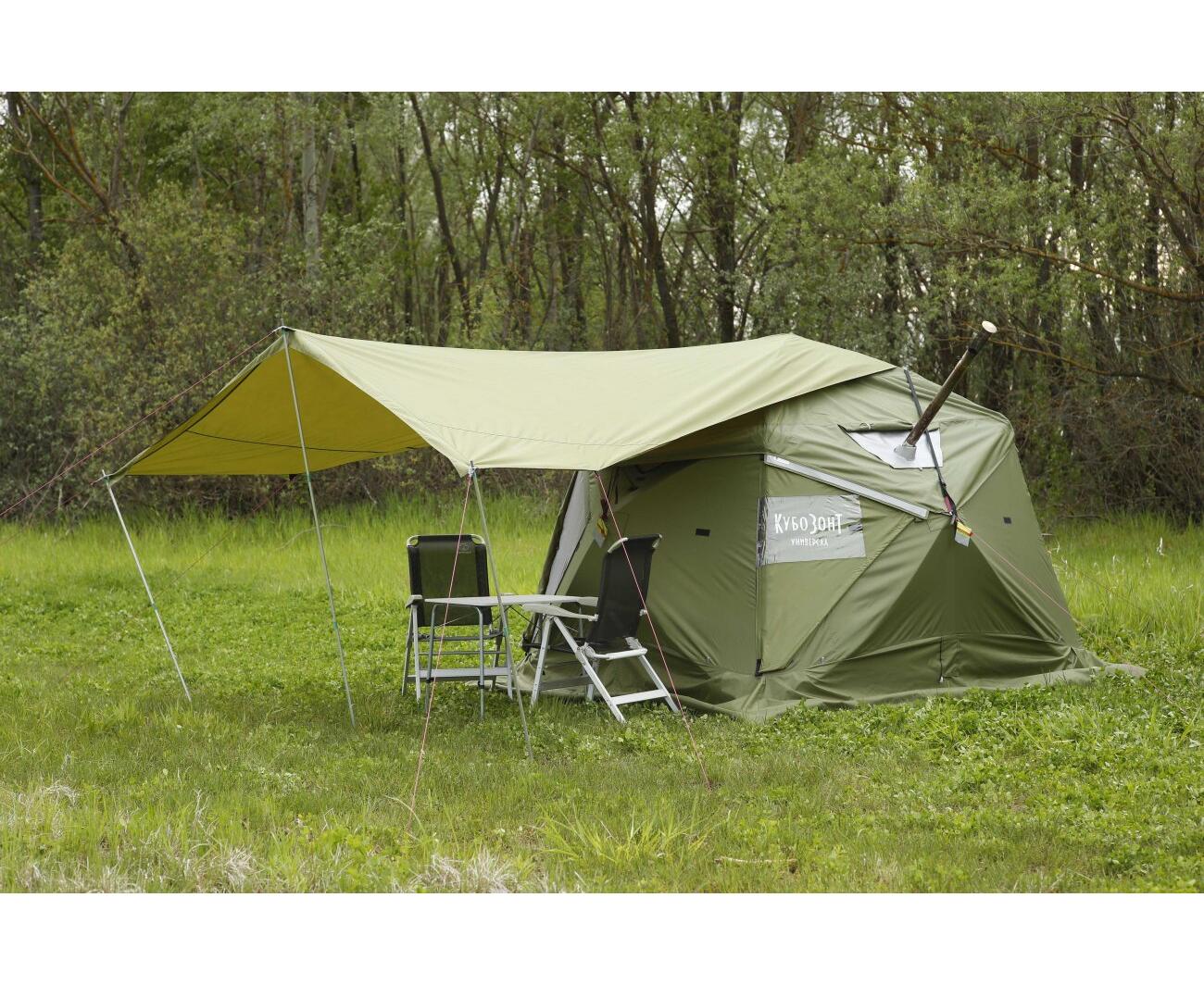

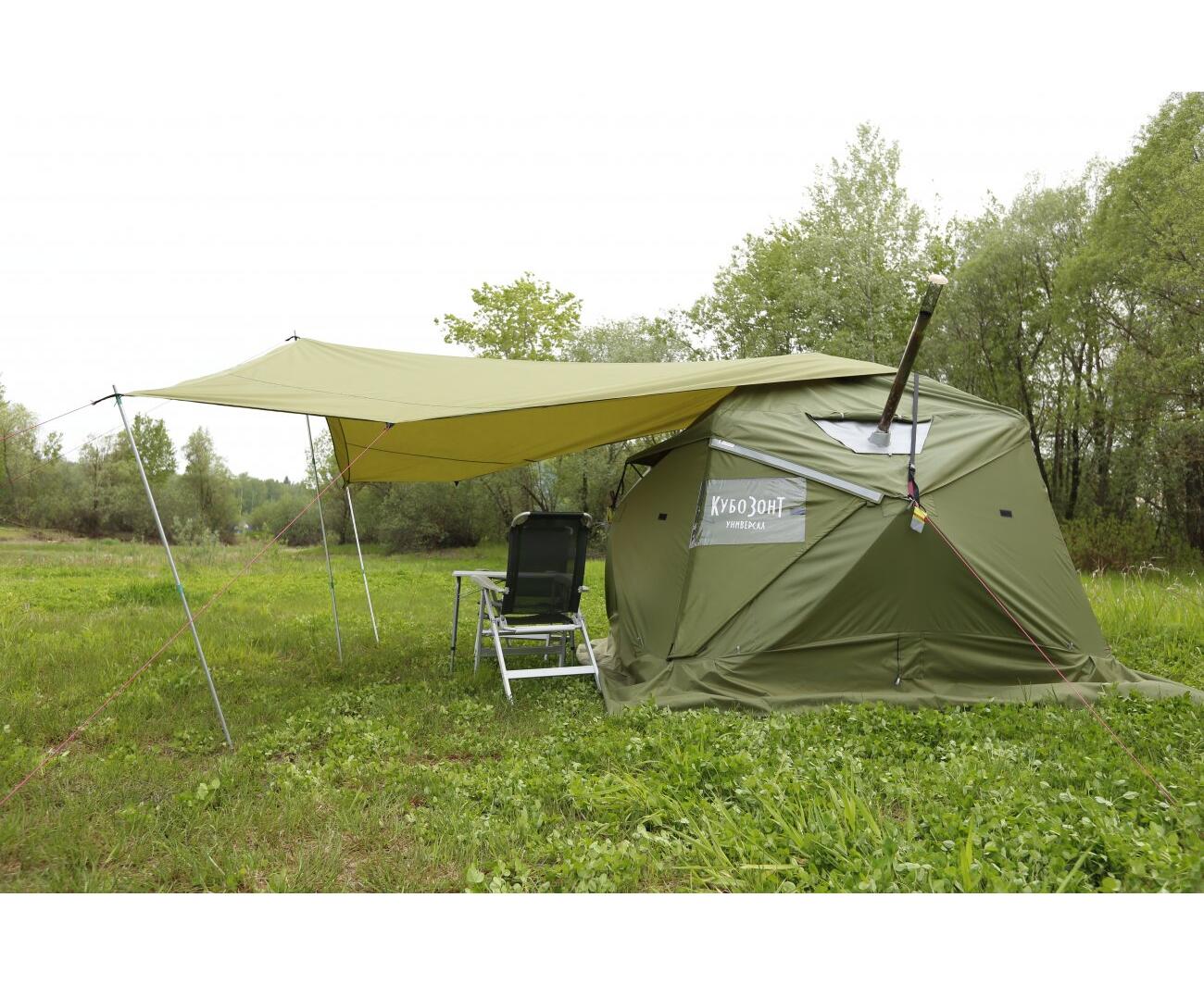

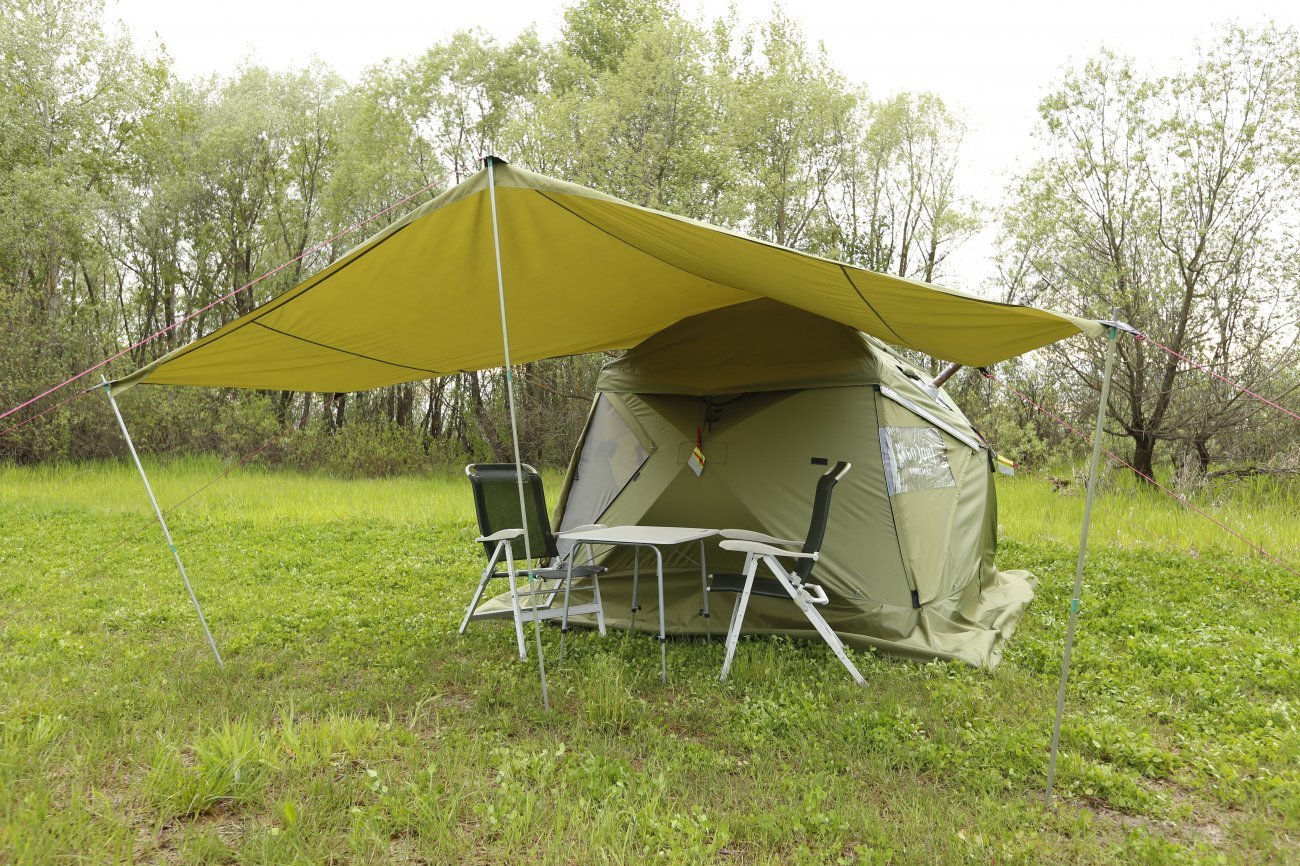

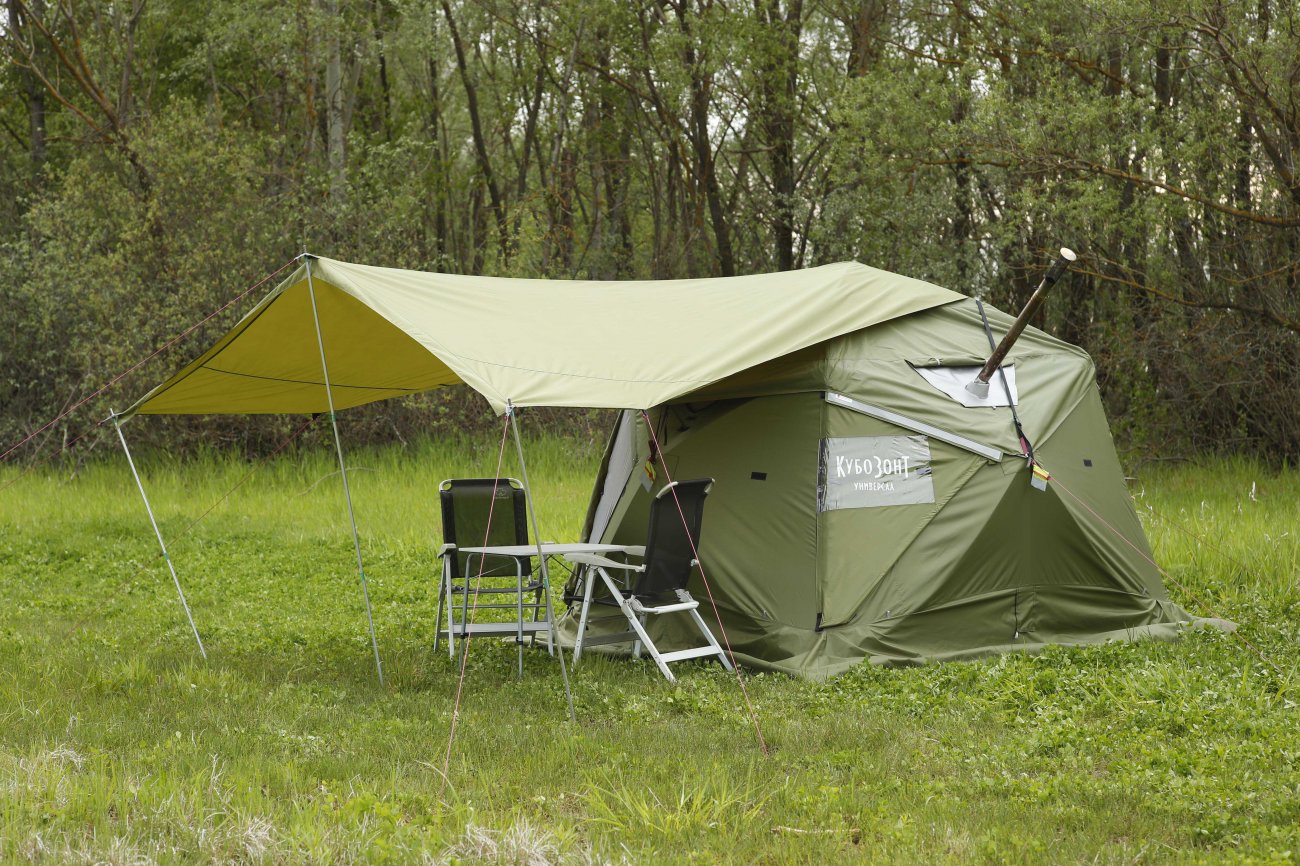

Защита прилегающей территории от осадков и солнца обеспечивается при помощи съемного навесного козырька (опция, приобретается отдельно). Козырек легко фиксируется на куполе и образует защитный навес перед входом в палатку.

Дополняющие товары приобретаются отдельно!

Палатка Кубозонт 4У – это Ваше надежное укрытие в любую погоду в любое время года!

Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.
